注冊測繪師學習筆記（二） | 海洋測繪

80.   海道測量的任務是進行【水深測量】和【海岸地形測量】，獲取海底地貌、底質情況和航行障礙物等資料。其目的是為編繪航海圖提供數據，以保證船舶航行安全。

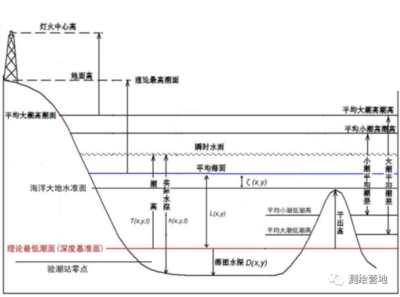

81.   海洋測量基準

——投影：航海圖一般采用【墨卡托投影】，大于等于1:2萬的海圖、大于1:5萬的水深圖可采用【高斯投影】，制圖區域60%以上地區緯度大于75°采用【日晷投影】。

——坐標基準：我國海圖采用CGCS2000，國際海圖采用WGS-84。

——高程基準：1985國家高程基準。

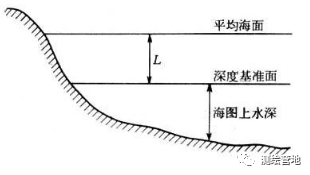

——深度基準：【理論最低潮面】。深度基準面是海圖所載水深的起算面。

——驗潮站，可以聯測的島嶼，海岸地形圖——85高程，似大地水準面

——不可聯測的島嶼，遠離陸地的島礁——當?shù)仄骄Ｆ矫?/p>

——助航標志（燈塔）——平均大潮高潮面

——干出灘，干出礁——理論最低潮面

——我國沿海——理論最低潮面

——遠海及外國海區——原資料的深度基準面

——不受潮汐影響的江河——設計水位、常水位

——河口潮差較大地區——平均大潮高潮面

82.   驗潮站：設立驗潮站，由水尺采集潮汐數據，高程通過水尺由陸地傳算。

——長期驗潮站，計算平均海面，2年以上連續水位資料。觀測誤差不大于2cm。

——短期驗潮站，推算測區深度基準，30天以上連續水位資料。觀測誤差不大于2cm。.

——臨時驗潮站，用于水深測量水位改正，3天以上水位觀測。觀測誤差不大于2cm。

——海上定點驗潮站，用于鉆探、油井，一次或三次24h，或15天連續觀測。觀測誤差不大于5cm。

83.   潮位觀測：

——水尺零點設于【理論最低潮面以下】，保證水尺一直能讀數。

——驗潮站的水位應傳算到深度基準面上，建立陸地高程與深度基準面之間的聯系。（求取水尺零點高程）

84.   潮汐觀測：

——潮汐現象產生的源動力是日月引力，其中月球引力占主要成分。

——潮汐周期：兩個相鄰高潮或兩個相鄰低潮之間的時間間隔。

——每月有兩次大潮，兩次小潮。大潮一般在朔望（朔是農歷初一，望是農歷十五）后兩三天出現，小潮一般在上弦下弦（農歷初八和二十三）后兩三天出現。

——潮信資料：包括大（小）潮升、平均高（低）潮間隙和平均海面。

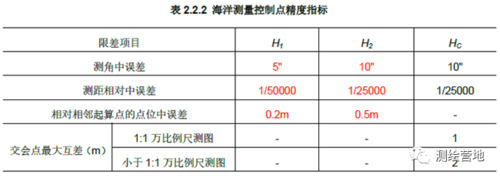

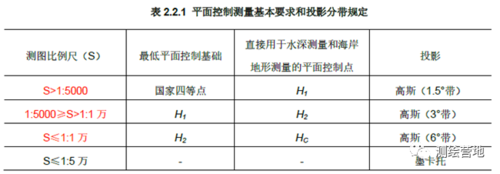

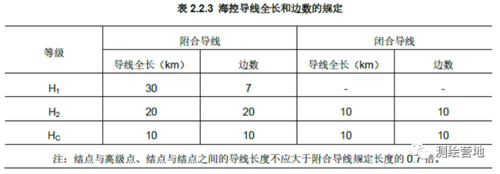

85.   平面控制測量

86.   高程控制測量：

——在有一定密度的水準高程點控制下，【三角高程測量】和【GPS高程測量】是測定控制點高程的基本方法。

——工作水準點和主要水準點標志各一個。工作水準點設在水尺附近穩定位置，檢查水尺零點變動；主要水準點設置高潮線以上穩定位置，用于水準聯測。

——水準點之間聯測，按四等水準；水準點與驗潮站水尺之間，按等外水準。

87.   海洋測深是確定【海底表面至深度基準面】的距離。

88.   目前海洋定位的方法主要有：天文定位（如今已不用）、光學定位、無線電定位、【衛星定位】（主要手段）、水聲定位等。

89.   定位點的點位中誤差不大于圖上：1.5mm（大于1:5000比例尺），1.0mm（小于1:5000大于1:10萬比例尺），實地100米（小于1:10萬比例尺）。

90.   定位中心與測深中心應盡量保持一致，對大于等于1:1萬比例尺測圖，兩者水平距離最大不得超過2m，對于小于1:1萬比例尺測圖，兩者水平距離不得超過5m，否則應將定位中心歸算到測深中心。

91.   【聲波】是目前所知的最佳水下傳播形式，海底【測深】?jī)x器一般是利用【聲學】原理進行。聲速和海水介質的鹽度、溫度（影響最大）、壓力有關。

92.   水深測量的主要技術方法有【單波束】與【多波束】回聲測深及【機載激光測深】等。

93.   機載激光測深：發射兩種波段的激光，紅光被海水反射，綠光透射（測深能力50米左右）。

94.   【測深儀改正】：儀器轉速改正數、聲速改正數、吃水改正數、換能器基線改正數

——校對法適用于0 - 20m的水深（水聽器、測試板）

——水文資料法適用于20 - 200m的水深

95.   多波束參數校正：導航延遲校正、姿態補償（橫搖、縱搖和艏偏）。

96.   測深線布設

——單波束：主測深線方向應【垂直】于【等深線】的總方向；對狹窄航道，測深線方向可與等深線方向成45°角

——多波束：測深線的布設宜【平行】于等深線的走向。

——主測深線間隔為【圖上1cm】，多波束全覆蓋和20%重疊。

——檢查線總長應不少于主測深線總長的5%

97.   水深改正包括吃水改正（靜態、動態）、姿態改正（縱搖、橫搖，航偏）、聲速改正、水位改正。

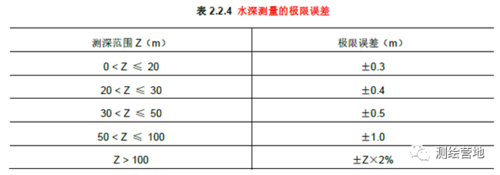

98.   水深測量極限誤差

99.   ——水深測量中誤差

——水深 ≤ 20m時，深度測量中誤差 ≤ 0.2m

——當水深 > 20m 時，深度測量中誤差 ≤ 所測深度的1%

100.   干出灘（又稱潮間帶）是指海岸線至水深零米線之間的海灘。

海岸線指大潮高潮位時海陸分界的痕跡線，干出高度是【深度基準面】以上的高度。

101.   燈塔、燈樁的燈光中心高度從【平均大潮高潮面】起算。

102.   實測海岸地形時，海岸線以上向陸地方向測進：大于（含）1:1萬比例尺為【圖上1 cm】；小于1:1萬比例尺為【圖上0.5 cm】。密集城鎮及居民區可向陸地測至第一排建筑物。

103.   障礙物探測方法——側掃聲納、磁力儀探測、單波束加密、多波束探測、掃海具掃測。

104.   海圖有三要素：【數學要素】、【地理要素】、【輔助要素】。

105.   海圖按用途分為：通用海圖、專用海圖、航海圖。

106.   海圖要素取舍（總之，是為了保障航行安全）

——【海岸線形狀】的化簡原則是【擴大陸地、縮小海域】。

——【等深線】的取舍原則是【取淺舍深】。

——【注記點】的取舍原則是【取淺舍深】，同時也應保留適當數量的深水點。

——孤立的干出灘不得舍去，成群分布的可以相互合并。

——海底底質采取“取硬舍軟”、“軟硬兼顧”、“取異舍同”的原則。

——孤立的障礙物必須選取，成片的障礙物根據其危險程度選取，取外圍舍中間、取高舍低、取淺舍深、取近航道舍近岸、取稀疏處舍密集處。

107.   海底地形圖的基本比例尺為1:5 萬、1:25 萬、1:100 萬。

108.   水深測量標準圖幅尺寸：（1）50cm×70cm （2）70cm×100cm （3）80cm×110cm

109.   制圖綜合的方法，主要有選取、化簡、概括和移位。

110.   數量特征概括的具體方法有分級合并、取消低等級別和用概括數字代替精確數字三類。

111.   各種比例尺的海底地形圖均采用經緯線分幅，基本比例尺圖以1:100萬圖為基礎分幅。

112.   制圖三級審校（兩級檢查一級驗收）一般指對編繪原圖和出版原圖的審校，包括：作業部門質檢員審校、制圖單位質檢員檢查、上級主管部門（或任務下達方）驗收。
