東英測繪——相同的數據，為什么CAD、SHP、要素類的面積會出現不同？（下）

接上一篇文章，我們繼續講解相同的數據，出現不同CAD、SHP、要素類的面積的第二種情況

情況二：面積相差很小

首先需要確認是在同一種面積計算方式下進行的面積計算，例如都是橢球體面積（同一地理坐標系）或都是投影面積（同一投影坐標系）。

我們會發現，CAD數據和地理數據庫要素類的面積幾乎是相同的，但和SHP文件的面積卻有些偏差，這是為為什么呢？

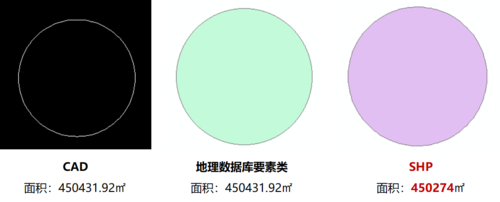

例如上圖所示，同樣是一個圓形的面狀圖斑，但是SHP文件的面積與CAD和地理數據庫的面積還是存在著一定偏差，這是由于數據本身的特性決定的，這個特性就是——SHP數據在弧段的處理上，與其他兩種數據不太一樣，我們仔細看下:

CAD和地理數據庫要素類在弧段的表達上，是一個典型的圓弧：

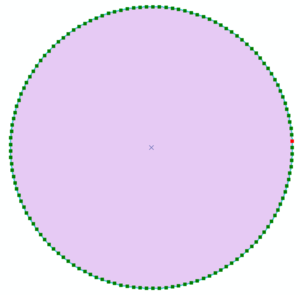

然后SHP數據的弧段，是由很多折線組合而成的：

通俗來說，SHP數據的弧段，是很多折線擬合的圓弧，而不是像CAD數據和地理數據庫要素類那樣，是一個標準的弧段，所以在計算面積的時候，是會有一定的差異。

以上就是相同的數據，為什么CAD、SHP、要素類的面積會出現不同的原因介紹，如果你還有什么不了解的地方，歡迎留言或者在線咨詢，我們會及時與您聯系。東英測繪儀器有限公司提供RTK/GPS、全站儀、水準儀、經緯儀、無人機等儀器的銷售、檢測、校正等服務，也承接測繪培訓和各種內外業測量任務，有相關的需要了解都可以留言或者在線咨詢我們，我們將詳細為你解答。
