東英測繪——【干貨】規范制圖口訣

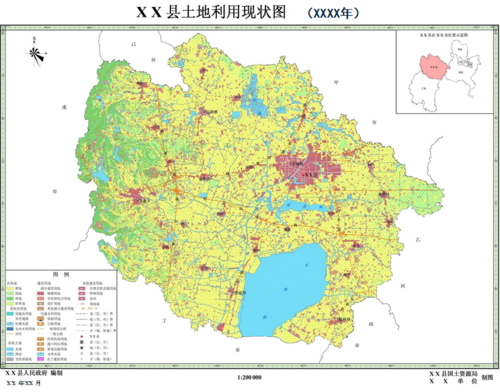

多年前我國出臺過《市（縣）級土地利用總體規劃制圖規范》，里面規定的制圖方法十分經典，掌握了規范里面的“土地利用現狀圖”的制圖方法，再繪制其他圖紙都是小問題。

這個“土地利用現狀圖”，不是拿到“三調數據”或其他現狀用地數據之后隨便搞搞就完事了，一定需要嚴格遵守規范和要求，簡單來說就是要做到“三嚴”：嚴謹、嚴格、嚴肅

詳細來說三嚴就是：

圖斑數據需無誤，注記符號零出入。

空間位置靠得住，方里格網不可無。

匹配對應符號庫，配置圖幅和要素。

接下來我們就來捋一捋繪制利用ArcGIS制作土地利用現狀圖的基本流程。

一、基礎數據準備

首先需要進行基礎數據準備，基礎數據包括了“土地利用現狀用途、行政界線、政府駐地、等高線與等深線、道路網、水系，大型居民點及工礦企業、周邊的鐵路、高速公路、國省干道、民用機場、重要港口碼頭及水利設施等。”

我們主要講解土地利用現狀數據，常見的土地利用現狀數據來源主要分為以下幾類：

1、官方提供了最新的“三調數據”。

2、如果官方?jīng)]有提供“三調數據”怎么辦？

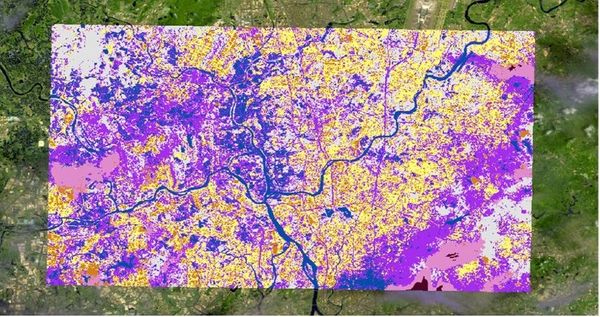

這個時候，我們可以利用遙感影像對此進行解譯，然后結合各個開放數據庫的土地利用數據，以及現場調研的結果，對遙感影像解譯的結果進行一個修正，形成土地利用現狀數據。

【圖】

3、如果官方不提供“三調數據”，遙感影像或者開放數據庫的數據質量不能滿足要求的情況怎么辦？

一般不會發生這樣極端的問題，但萬一遇到這種情況，我們可以從電子地圖下載所需區域的衛星圖，然后結合現場調研情況進行矢量化的處理。（快速高效矢量化小技巧：屬性模板、自動完成面、自動分割面、自動矢量化、屬性數據智能化錄入）

二、空間位置配準

做空間規劃，無論是做什么圖，首先都需要保證數據的空間位置準確。

在ArcGIS中，對數據框設置2000大地坐標系下相應的投影坐標系，設置完坐標系之后，發現土地利用數據與行政邊界或路網等數據位置不對應怎么辦（不對應的情況很難出現），這個時候需要用地理配準或空間校正，進行數據的空間位置的配準工作。

三、數據檢查與修正

在空間位置準確的同時，也需要保證圖斑數據的準確，主要是圖斑形狀、面積以及圖斑間的相互關系需要準確，這個時候，就需要進行拓撲的驗證和修復，起碼，進行這幾項拓撲驗證修復以保證圖斑數據的準確性：

線—必須被（面）邊界覆蓋

線—不能自重疊

線—不能自相交

線—必須為單一部分

線—不能相交或內部接觸

面—邊界必須被（線）覆蓋

面—不能自疊置

面—不能有縫隙

......

四、注記與符號設置

接下來，為數據添加相應的注記，在ArcGIS中，注記分為地理數據庫注記以及地圖文檔注記

（1）地理數據庫注記：存儲在地理數據庫中，在許多地圖中使用可編輯的文本或符號，分為“標準注記、要素關聯注記、尺寸注記”；

（2）地圖文檔注記：存儲在地圖文檔(.mxd) 中。如果可編輯文本相對較少，并且文本只用在單張地圖中，適合地圖文檔注記。

建議最好使用地理數據庫注記。主要有這些內容需要添加注記：

1）縣（區） 、鄉（鎮）政府駐地名稱。

2）公路、鐵路、民用機場與港口碼頭名稱。

3）水利設施名稱。

4）河流、湖泊與水庫名稱。

5）自然保護區、風景名勝區名稱。

6）高程特征點名稱。

7）高程值。

8）其他重要地物名稱。

五、圖幅配置與圖紙整飭

首先需要設置一個標準的圖框，包括圖幅大小、圖紙比例、方里格網、內外圖廓及花紋、其他文字注釋等，如下圖：

然后，配置地理位置的示意圖、圖例、比例尺、指北針、風玫瑰等元素，形成一幅標準規范嚴謹?shù)耐恋乩矛F(xiàn)狀圖。

如果需要批量出圖的話，可以使用數據驅動頁面，按照固定的圖幅、行政區劃或比例進行批量的圖紙輸出。
