遇到在同樣一個數據，CAD、SHP、地理數據庫要素類的三個面積不同是怎么回事呢？

有兩種情況：

1、三類數據面積相差較大，這種情況需要考慮圖斑的拓?fù)潢P(guān)系了；

2、三類數據面積相差很小，小到只有個位數或者是小數點后幾位數的不同，這種情況下，就是數據類型本身的特點決定的。

情況一：面積相差很大

當發現，CAD的數據與SHP、以及地理數據庫要素類數據的面積相差較大，這個時候，我們需要考慮下圖斑的拓?fù)潢P(guān)系了。也就是說CAD數據的圖斑與圖斑之間，出現了相互壓蓋、重疊或者有空隙的情況，所以轉為了SHP或者地理數據庫要素類后，計算出的面積會和原來的CAD的面積相差很大。

舉例說明：

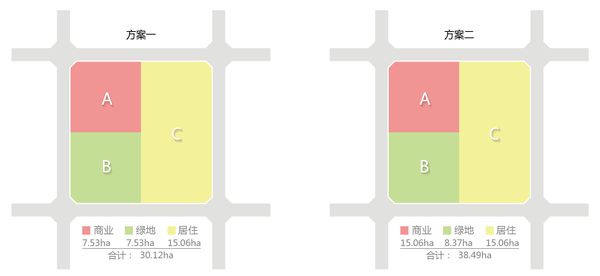

下圖所示是在CAD中常見的用地規劃圖，其中方案一、方案二在圖面上觀察并沒有差異，但是從統計數據看確存在明顯差異：

其中A地塊在方案一、二中的面積分別是7.53ha、15.06ha；B地塊在方案一、二中的面積分別為7.53ha、8.37ha；只有C地塊在兩個方案中的面積相等。

對比可以發現其中一個方案必然存在錯誤，這種錯誤在實際項目中很容易出現的，這就會成為方案成果中一個很大的技術漏洞，會成為后期規劃管理中的技術隱患。

出現這種錯誤的原因，是地類圖斑空間重疊產生的。

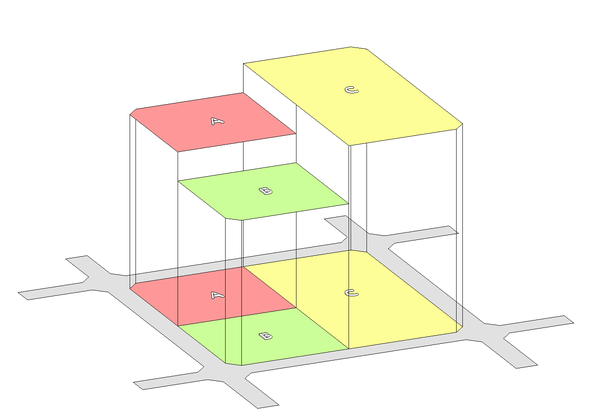

也就是說其中方案一中的A、B、C三塊用地彼此以各自對應的邊界銜接，不存在彼此疊壓蓋的情況；

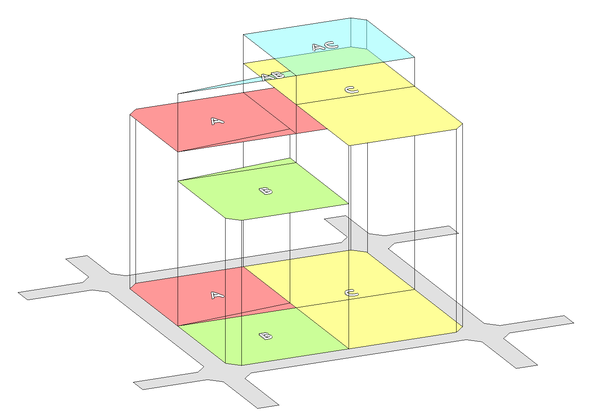

而方案二中存在A(yíng)、B地塊以及A、C地塊部分重疊的情況，并且在重疊之后因?yàn)閳D層要素繪制順序是C在頂層，B在底層，所以在CAD中所呈現的可視化效果與方案一是相同的，無法憑肉眼直接觀察識別出來。這種情況在實際項目中由于繪制精度以及多次修改等等原因很容易出現，以至于空間統計結果必然存在較大的誤差甚至是出現錯誤。

這種問題，用GIS里面的拓?fù)溥M(jìn)行修復就可以解決了。

以上就是相同的數據，為什么CAD、SHP、要素類的面積會出現不同，如果你還有什么不了解的地方，歡迎留言或者在線咨詢，我們會及時與您聯系。東英測繪儀器有限公司提供RTK/GPS、全站儀、水準儀、經緯儀、無人機等儀器的銷售、檢測、校正等服務，也承接測繪培訓和各種內外業測量任務，有相關的需要了解都可以留言或者在線咨詢我們，我們將詳細為你解答。
