東英測繪——全站儀后方交會

后方交會是指僅在待定點上設站，向兩個已知控制點觀測一個水平夾角A，從而計算待定點的坐標，稱為后方交會。交會測量是加密控制點常用的方法，它可以在數個已知控制點上設站，分別向待定點觀測方向或距離，也可以在待定點上設站向數個已知控制點觀測方向或距離，而后計算待定點的坐標。常用的交會測量方法有前方交會、后方交會、側邊交會和自由設站法。

隨著電子測距儀在生產中的普遍應用，距離后方交會定位法日益得到應用,例如隧道工程控制網往往由于隧道開工前測設完成，而洞口土石方施工完畢后，需補設洞口投點，以便控制隧道軸線，測設投點就要用到后方交會法；深水橋墩放樣測量中的墩心定位也可以應用此法，還可用來測定施工控制導線的始終點等。

目前，全站儀已逐漸普及，利用全站儀可以方便地同時測角和邊，因此在實際工作中，就存在測邊、測角、邊角同測后方交會坐標計算問題以及它們的精度評定問題。

全站儀后方交會的原理：

如圖所示，P點為后方交會點，ABC是控制網中的已知點，通過測量邊長L1、L2、L3，角度α、β、γ，應用解析公式，即可計算出P點的坐標。

前方交會法和后方交會法

前方交會：在己知的兩個（或兩個以上）己知點（A,B）上架站通過測量α角和β角，計算待測點(P)坐標的方法。如下圖所示,紅色字母代表的站點為架站點（A,B）：

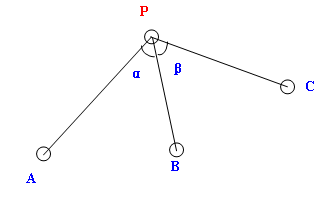

后方交會法：在待測點（P）上架站,通過使用三個己知點(A,B,C)及α角和β角計算待測點（P）坐標的方法。如下圖所示,紅色字母代表的站點為架站點（P）：

后方交會操作步驟：

1、架設儀器

2、打開后方交會功能，按照提示，分別測量距離，角度數據

3、計算結果

如何得到的坐標更準？

1、角、邊的關系，距離要大致相等且最好不要太近，角度最好是在30°至120°之間；

2、適當增加觀測數量，不管是距離交會還是角度交會都是條件越充分精度就越高，推薦8個點的自由建站；

3、校核儀器的精度能不能滿足標稱的精度，經常保養儀器；

4、格網因子改為1；
