全站儀如何進行導線測量

1）控制點：測區內選定的具有控制作用的點。

2）控制網：由控制點組成的幾何圖形。

3）控制測量：對控制網進行布設、觀測、計算，確定控制點位置的工作。

4）圖根控制網：專門為測繪地形圖而布設的控制網。

5）施工控制網：專門為施工測量而布設的控制網。

6）平面控制測量：測定控制點平面坐標的工作。

7）高程控制測量：測定控制點高程的工作。

*平面控制測量和高程控制測量可以分開也可以同時進行。

平面控制測量通常采用：GPS控制測量、導線測量、三角網測量、交會測量。必要時進行天文測量。目前，GPS控制測量和導線測量已經成為建立平面控制網的主要方法。

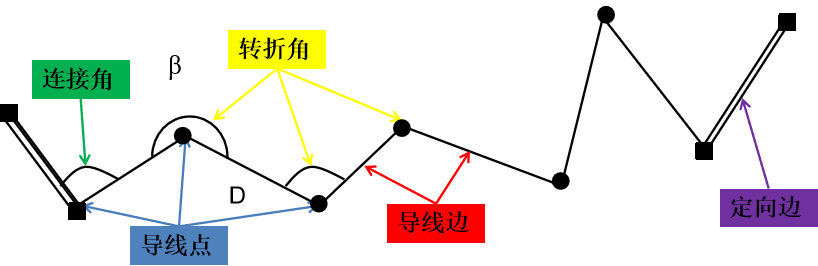

【導線測量】將控制點用直線連接起來形成折線，稱為導線；導線中的控制點稱為導線點；點之間的折線邊稱為導線邊；相鄰導線邊之間的夾角稱為轉折角；與坐標方位角已知的導線邊（定向邊）相連接的轉折角稱為連接角。通過觀測導線邊的邊長和轉折角，根據起算數據經計算而獲得導線點平面坐標的工作即為導線測量。

控制測量作業包括技術設計、實地選點、標石埋設、觀測和平差計算等主要步驟。技術設計主要包括：精度指標的確定和控制網的網形設計。

控制網的等級和精度應根據測區大小和控制網的用途來確定。控制網網形設計是在收集測區的地形圖、已有控制點成果及測區的人文、地理、氣象、交通、電力等資料的基礎上，進行控制網的圖上設計。在地形圖上標出已有的控制點和測區范圍；根據測量目的對控制網的具體要求，結合地形條件，在圖上設計出控制網的形式并選定控制點的位置；實地踏勘，查看已知點的情況，并判斷選點是否合適。

實地選點：

1）控制點點位一般應滿足：

2）點位穩定，等級控制點應能長期保存；

3）便于擴展、加密和觀測；

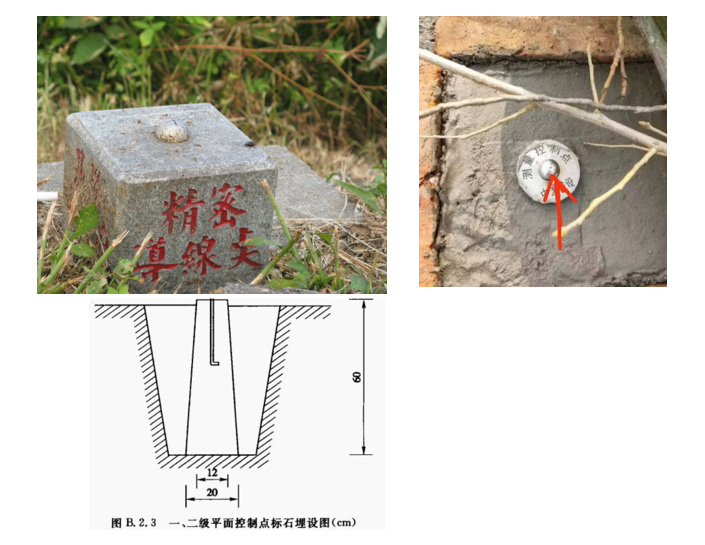

4）選好點之后應進行控制點的埋設。

導線點位的選點，應符合下列規定（自《工程測量規范》）：

1）點位應選在土質堅實、穩定可靠、便于保存的地方，視野應相對開闊，便于加密、擴展和尋找。

2）相鄰點之間應通視良好，其視線障礙物的距離，三、四等不宜小于1.5m；四等以下宜保證便于觀測，以不受旁折光的影響為原則。

3）當采用電磁波測距時，相鄰點之間視線應避開煙囪、散熱塔、散熱池等發熱體及強電磁場。

4）相鄰兩點之間的視線傾角不宜過大。

5）充分利用舊有控制點。

觀測——測量水平角、水平距離

外業觀測數據根據控制網的種類不同而不同，觀測工作完成后，應對觀測數據進行檢核，保證觀測成果滿足要求。

平差計算——根據起算數據和觀測數據經平差計算得控制點的坐標。

根據起算數據的多少控制網可以分為：

獨立網——只有一套必要的起算數據（三角網中已知一個點的坐標、一條邊的邊長和一邊的坐標方位角；水準網中已知一個點的高程）。

附合網——有多于一套必要起算數據。

平差計算可以采用嚴密平差（用于高等級控制網）和近似平差（用于低等級的控制網）。

控制測量作業應遵循的測量規范：《國家三角測量和精密導線測量規范》 、《全球定位系統測量（GPS）測量規范》 、《城市測量規范》、《工程測量規范》等。
