利用ArcGIS制作1：2000分幅圖接圖表并編號

▲教程：利用 ArcGIS 制作國家標準分幅地形圖接圖表

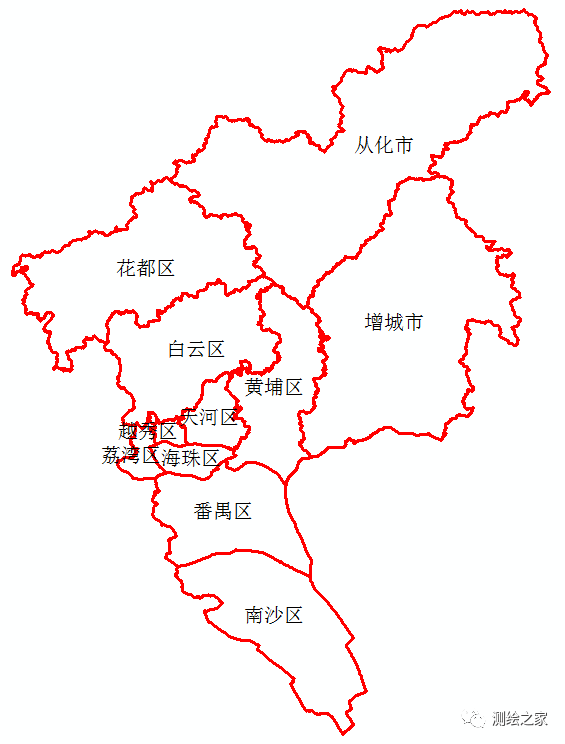

1、準備測區范圍

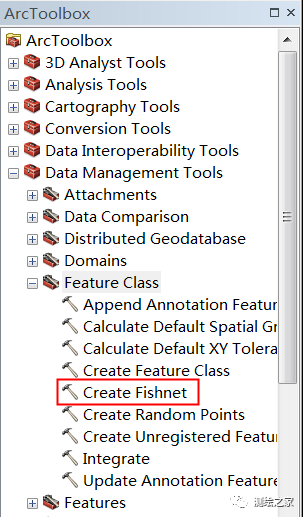

2、打開Fishnet工具

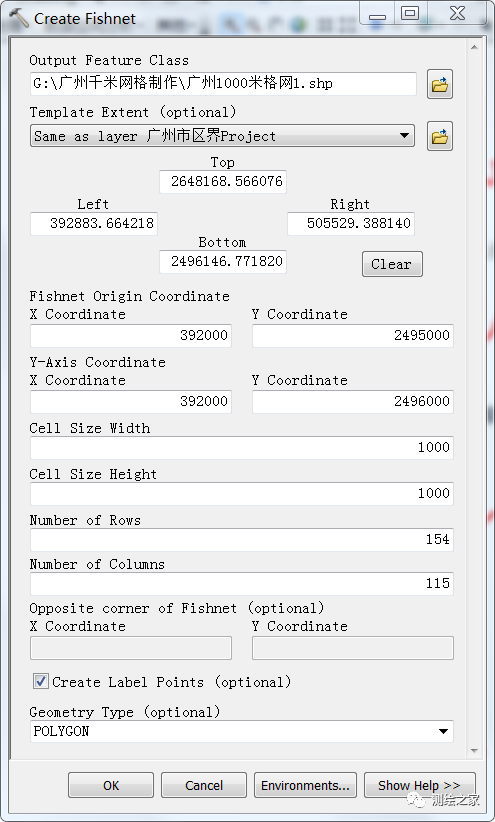

3、創建Fishnet的參數設置

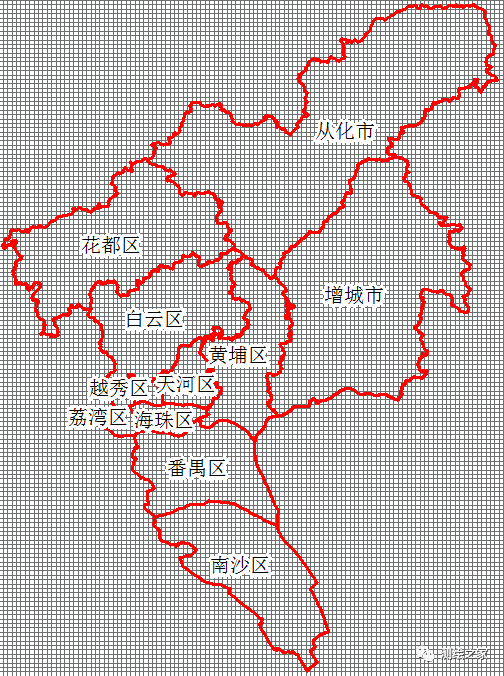

4、廣州市及周邊1000米格網

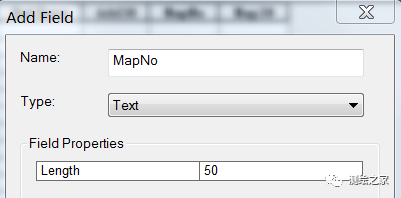

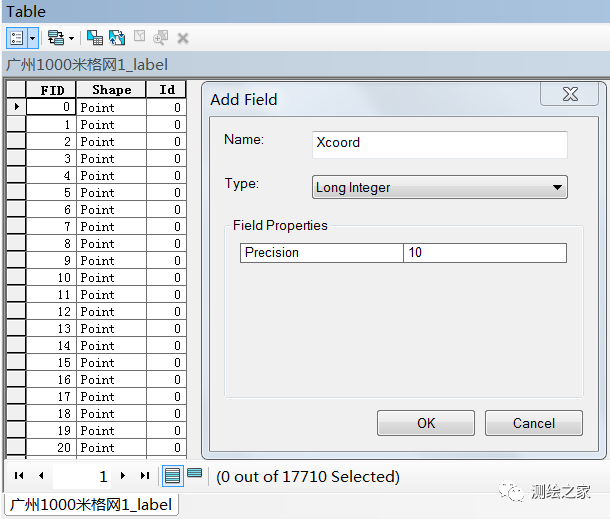

5、操作“廣州1000米格網1_label”點圖層，添加Xcoord、Ycoord、LinkLine、DotZero、Add38等字段
  其中Xcoord、Ycoord為LongInteger(長整型）長度10，LinkLine、DotZero、Add38為Text（文本型）長度10，MapNo、Map38為Text（文本型），長度50。

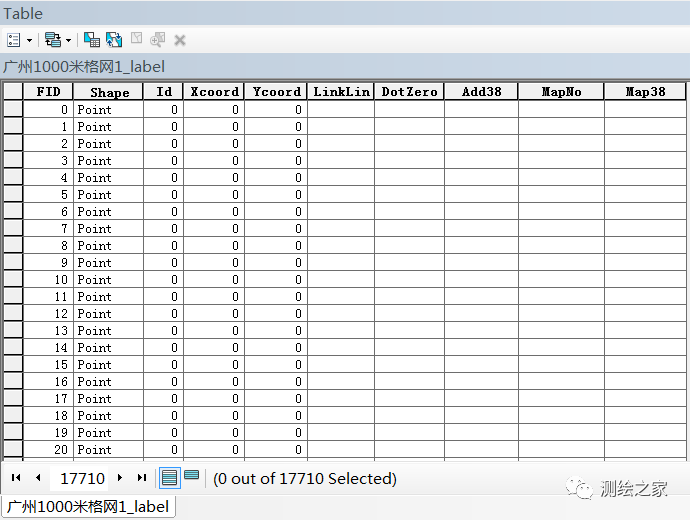

6、下面我們在處理過程將用到這一系列的字段。

計算標注點的坐標

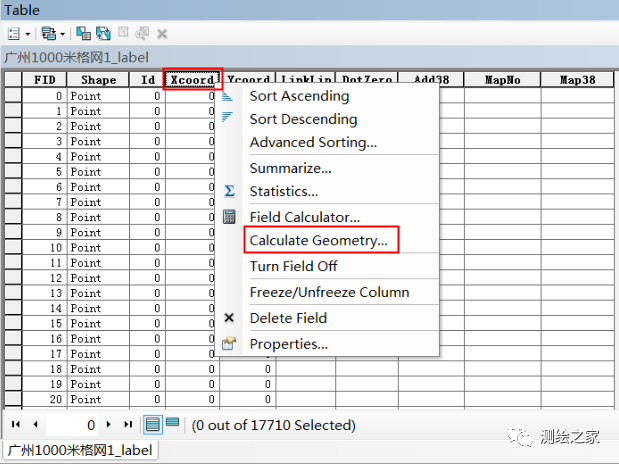

選中“Xcoord”字段，右鍵菜單選擇“計算幾何”。

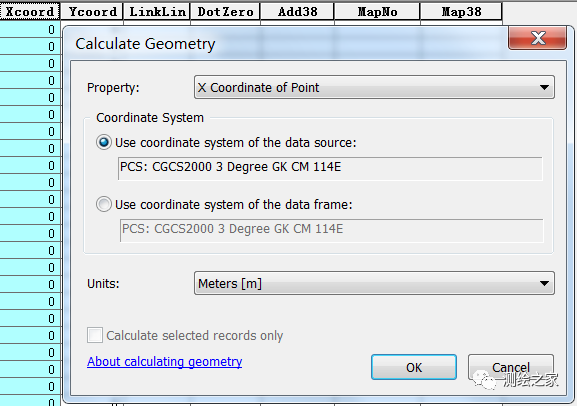

在彈出的窗口中選擇，
Perperty（屬性）選擇，XCoordinate of Point，
CoordinateSystem選擇“Use coordinate system of the data source”(使用數據源的坐標系統）

7、填充LinkLine字段

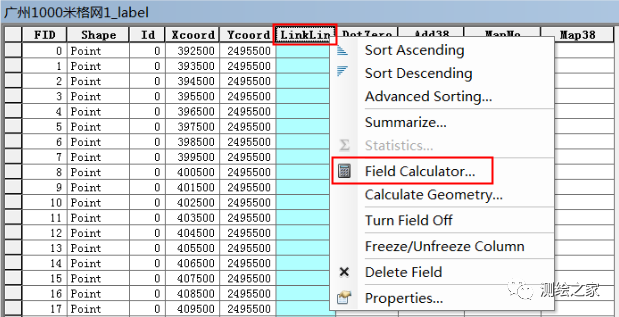

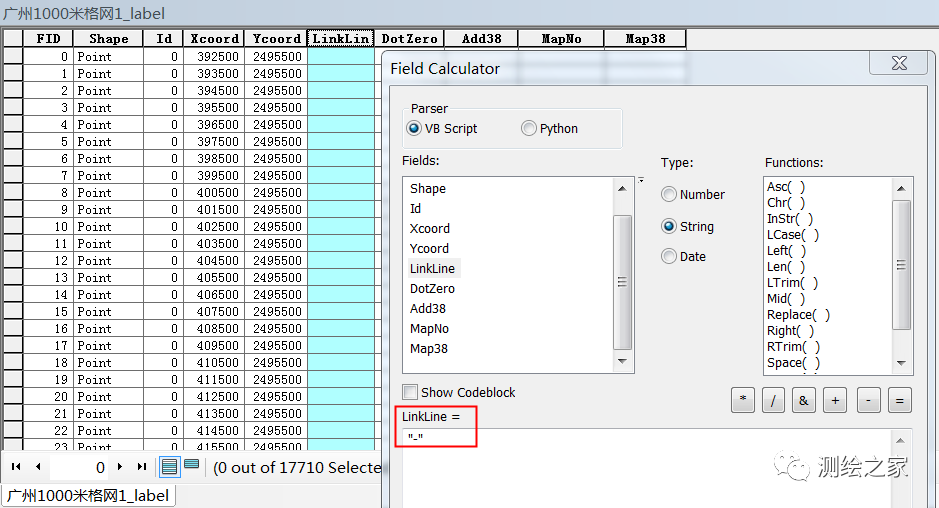

在彈出的計算器，在“LinkLine=”下方的空白處，填寫 ”-”字符，注意是英文的雙引號，中間是短連接線。

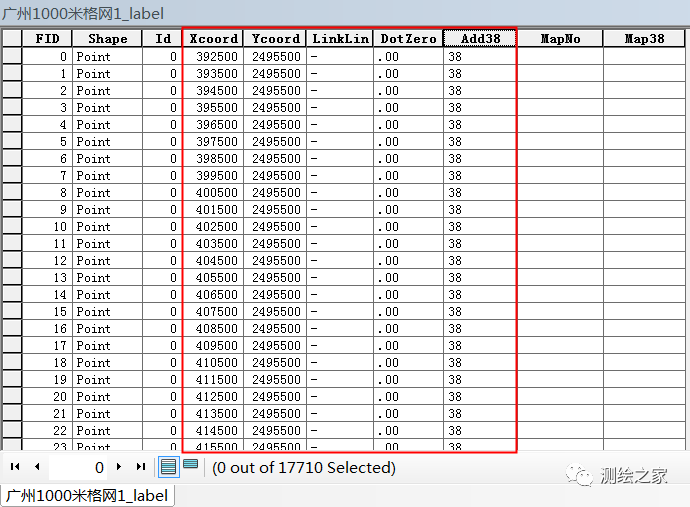

8、同理，我們填充DotZero和Add38連個字段，分別使用的是DotZero=".00"和Add38=”38”計算式。


9、計算MapNo和Map38的字段值，計算式如下：

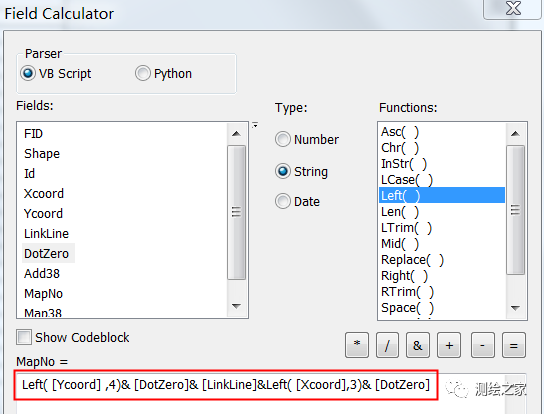

MapNo=Left([Ycoord] ,4)& [DotZero]& [LinkLine]&Left( [Xcoord],3)&[DotZero]
Map38=Left([Ycoord] ,4)& [DotZero]& [LinkLine]& [Add38] &Left([Xcoord],3)& [DotZero]

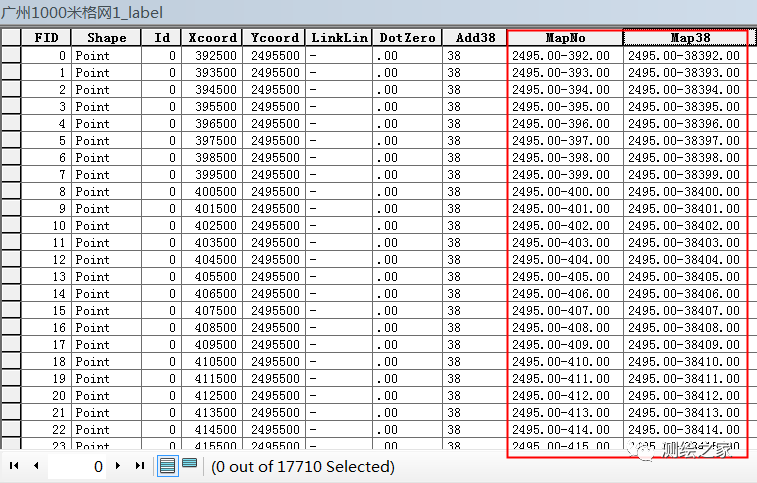

10、 Label點圖層的屬性字段，已經計算好的圖幅編號

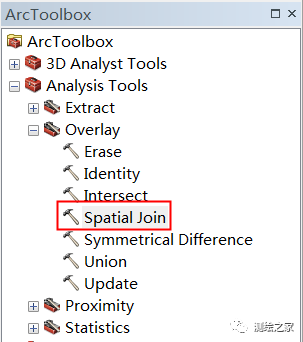

11、使用空間連接

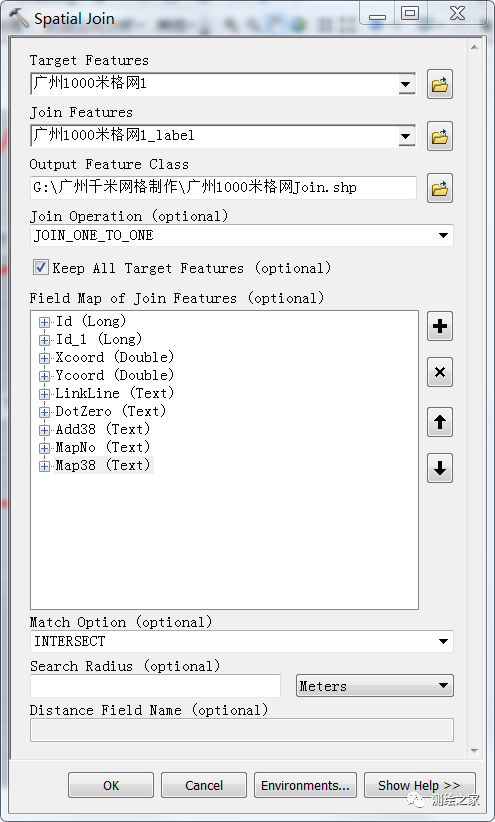

12、空間連接設置

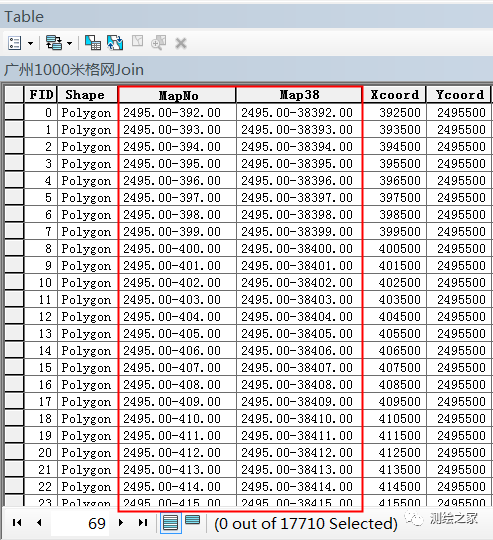

13、打開輸出的“廣州1000米格網Join”圖層，檢查空間連接結果。可以看到，我們所需的字段及屬性值，都已經掛接好了。

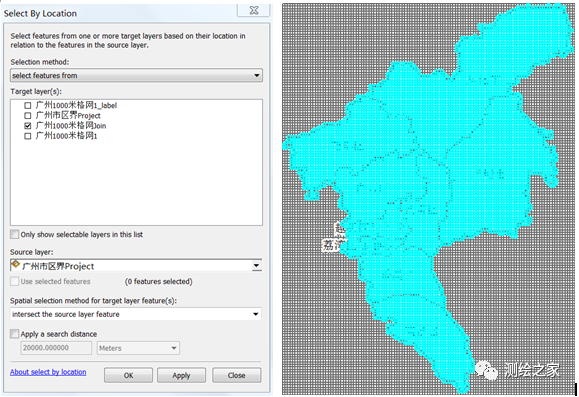

14、使用Selection ByLocation（按位置選擇）工具，選出廣州市行政區范圍內的1:2000分幅圖接圖表。

15、導出成果圖層

  點中“廣州1000米格網Join”圖層，右鍵，選擇Data--Export   Data，把選中的分幅圖導出為新的圖層。

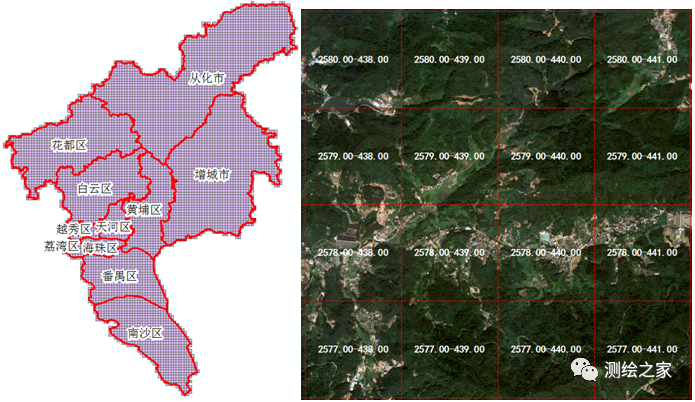

如圖，是我們的制作的廣州全市1:2000分幅圖接圖表（索引圖）。圖幅總數為7655幅。
