涵洞基礎與沉降縫設計注意事項

一、涵洞沉降縫設計

1、設置目的：防止基底受力不均而引起基礎的不均勻沉降，使涵洞的洞身產生開裂；

2、設置原則：通常情況下沿洞身長度方向每隔4-6m設置一道，對于填石路段，沉降縫間距不宜大于4m；以下特殊位置處宜設置沉降縫：

① 中分帶、路肩處、地基土變化處、埋深變化處、地基壓力發生較大變化處以及填挖交界處；

② 涵洞進出口與端墻、急流槽、豎井相接處；

③ 新建涵洞與既有涵洞相接處；

3、不設沉降縫的情況：
① 處于巖石地基和無圬工基礎的圓管涵；
② 波紋鋼管涵。

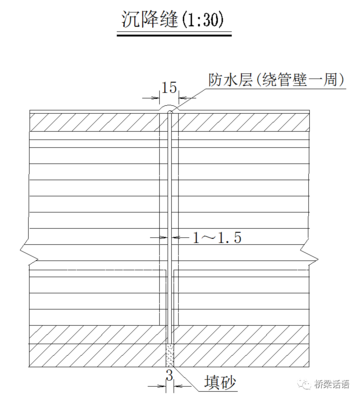

4、設置形式：沉降縫應貫穿洞身斷面，一般應與涵身軸線垂直，明涵和斜交斜做涵洞，其方向與路線方向一致；

5、沉降縫宜填充彈性不透水材料。

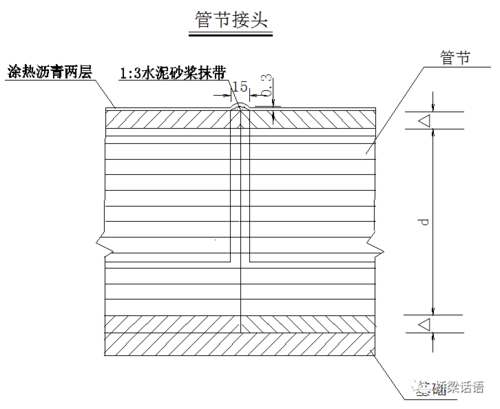

6、管節接頭縫與沉降縫的區別：
① 構造方面最明顯的區別是沉降縫是整個洞身斷面斷開設置，包含管基及基礎，而接縫處管基及基礎是相連的，不斷開；

② 縫的處理方式不同：管節接頭采用水泥砂漿抹帶，外涂防水層即可，沉降縫須設柔性材料填塞沉降縫，并用浸瀝青的麻布繞縫一周，外側用鉛絲綁扎固定，其外再涂防水層。砂漿抹帶及麻布纏繞范圍，一般可按15cm控制。


二、涵洞基礎設計

1、墊層基礎作用：減小管節間發生不均勻沉降和接縫漏水；

2、基礎主要形式：整體式和分離式。管涵與箱涵宜設計為整體式，蓋板涵和拱涵兩種基礎均可設計，選擇時應根據涵洞結構尺寸（大跨徑）及地基情況確定；

3、基礎設計要求：
① 圓管涵：
A、當在土質較軟弱地基上時，可采用混凝土或漿砌片石基礎；

B、當在砂礫、卵石、碎石及密實均勻的黏土或砂土地基上時，可采用砂礫石墊層基礎；

C、當在巖石地基上時，可采用墊層混凝土；

D、倒虹吸管涵基礎采用混凝土基礎+碎石墊層，管身接縫宜采用鋼絲抹帶接口或環帶接口。

② 蓋板涵：可根據地基情況設置整體式基礎或分離式基礎，分離式基礎須設支撐梁，可采用混凝土或鋼筋混凝土、漿砌塊（片）石；

③ 箱涵：基礎宜采用混凝土+砂礫墊層，在洞口兩端洞身2m范圍內應將砂礫墊層埋入冰凍線以下不小于0.25m；

④ 拱涵：可根據地基情況設置整體式或分離式基礎，分離式基礎設計同蓋板涵；

⑤ 波紋鋼管(板)涵：
A、宜采用鋼筋混凝土或圬工結構，也可采用鋼結構基礎，但波紋鋼管(板)涵不得直接置于巖石地基或混凝土基座上，應在管身與地基或基座之間設置砂礫墊層等材料，使其緊密相貼。

B、對于軟土地基，應先對其進行處理后，再填筑一層厚度不小于20cm的砂礫墊層并夯實，方可安裝管節；

C、寒冷地區，應對換填深度以及砂礫墊層材料的最大粒徑和粉黏粒含量進行控制。

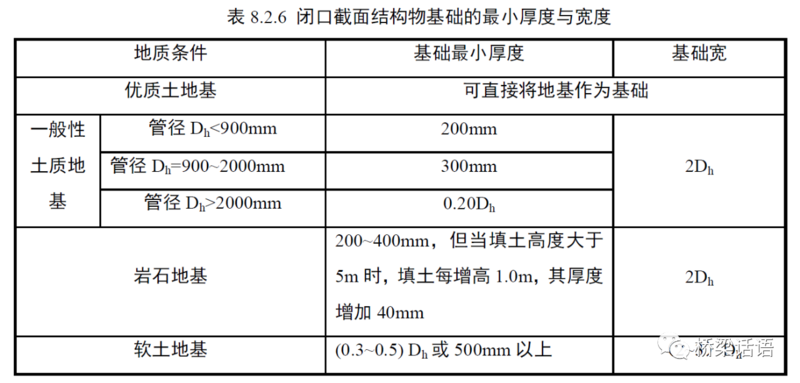

閉口截面結構物基礎的最小厚度與寬度詳見下表：

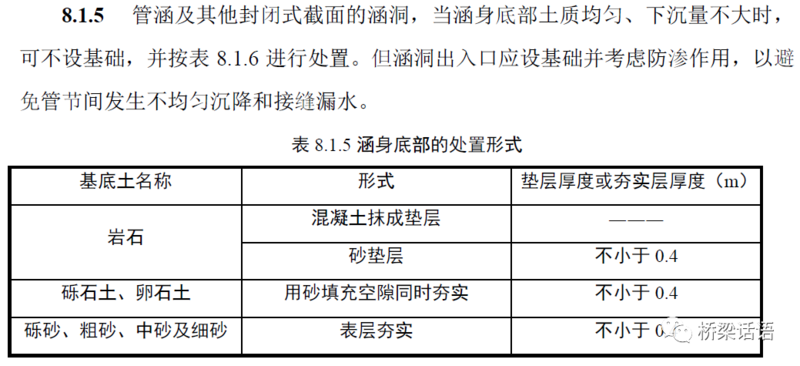

4、不設基礎的情況：

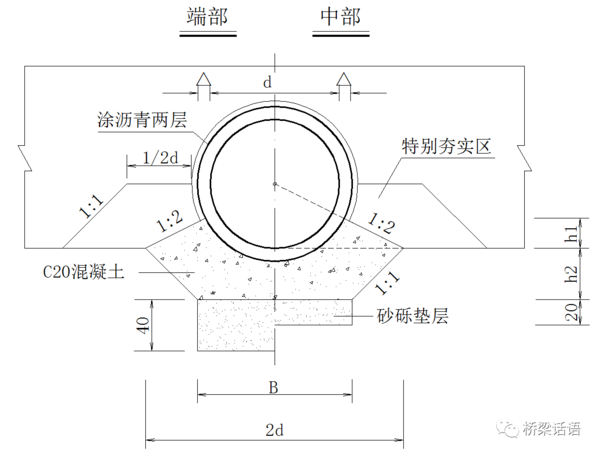

三、管涵管座設計

1、管座的作用：管涵管座起著支承管節的作用，若管座與管節密貼不好，會形成支承反力集中，有可能造成管節開裂。因此不論管節擱置在混凝土、砌體基礎還是天然地基上，都要求管座混凝土或填土弧形管座表面與管身密貼，使管節受力均勻。

2、基礎頂面應進行八字斜面包角，支撐角不應小于120°；
