【工程測量】利用水準儀進行水準測量的方法校核等整個流程介紹

一、水準測量概念

1、水準測量：利用水準儀提供的水平實現，截取兩處水準尺讀數，求得高差。

2、水準測量方法：高差法、視線高法，計算原理一樣，即：高差=后視讀數-前視讀數，有正負符號。

3、水準儀經度：DS05、DS1、DS3、DS10。

4、數字代表每公里往返測量高差中數的中誤差值，3代表±3mm。

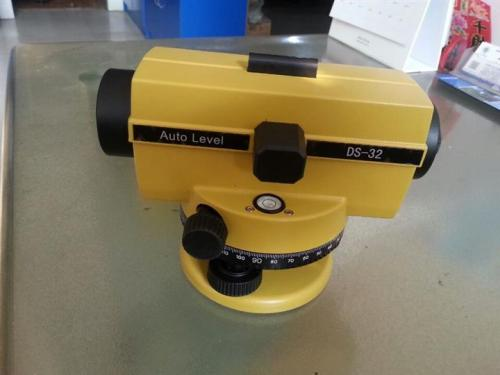

二、水準儀構造

1、微傾式水準儀主要組成：望遠鏡、水準器、基座。

2、視察現象的含義、原因、糾正方法：

（1）視準軸：十字絲與物鏡光心的連線，即照準目標時的視準線。目標影像與十字絲有相互移動，稱為視差現象，原因是目標影像沒有落在十字絲上，需要在十字絲清晰的情況下調整物鏡對光螺旋。

（2）水準器：圓水準器用于粗平，管水準器用于精平。

（3）基座。

3、水準儀使用步驟：安裝儀器、粗平、瞄準、精平、讀數記錄。

三、水準儀的檢驗和校正

1、水準儀四個軸：CC為視準軸，LL為水準管軸，VV為儀器豎軸，L’L’為圓水準軸。

2、要滿足的條件：

（1）L’L’//VV，即：儀器豎軸與圓水準軸平行；

（2）十字絲中央橫絲⊥VV，即：十字絲中央橫絲與儀器豎軸垂直；

（3）LL//CC，即：視準軸與水準管軸平行。這是水準儀要滿足的最重要的條件。

測量時采用中間法，即：測站前后視線長度大致相等的條件下測量，可消除殘差，同時可削弱地球曲率和大氣折射的影響。【中間法的含義、可以消除那些誤差】

四、水準測量線路布設

1、水準測量線路布設的方法：

（1）附合水準路線

（2）閉合水準路線

（3）支水準路線

五、水準測量的校核、成果整理

1、校核方法

（1）測站校核：包括變動儀器高法、雙面尺法、雙儀器法；

（2）計算校核；

（3）成果校核（線路校核），檢查閉合差是否在規定誤差之內。

2、成果整理（可不掌握計算）

將改正數按相反號（乘－1），按測站數或公里數比例分配，加在相應測段的高差觀測值上。

六、水準測量誤差

儀器誤差、置平誤差、水準尺傾斜、水準儀下沉、外界環境影響。

以上就是水準儀進行水準測量知識的一些講解，如果你還有什么測量知識方面的疑問，可以留言或者來電咨詢我們。另外，我們東英測繪儀器提供水準儀等測繪儀器的銷售以及維修檢測等業務，用戶在我們公司購買儀器都可以獲得免費的上門技術培訓。
