【工程測量】經緯儀進行角度測量的類型及誤差處理方法

一、經緯儀的使用

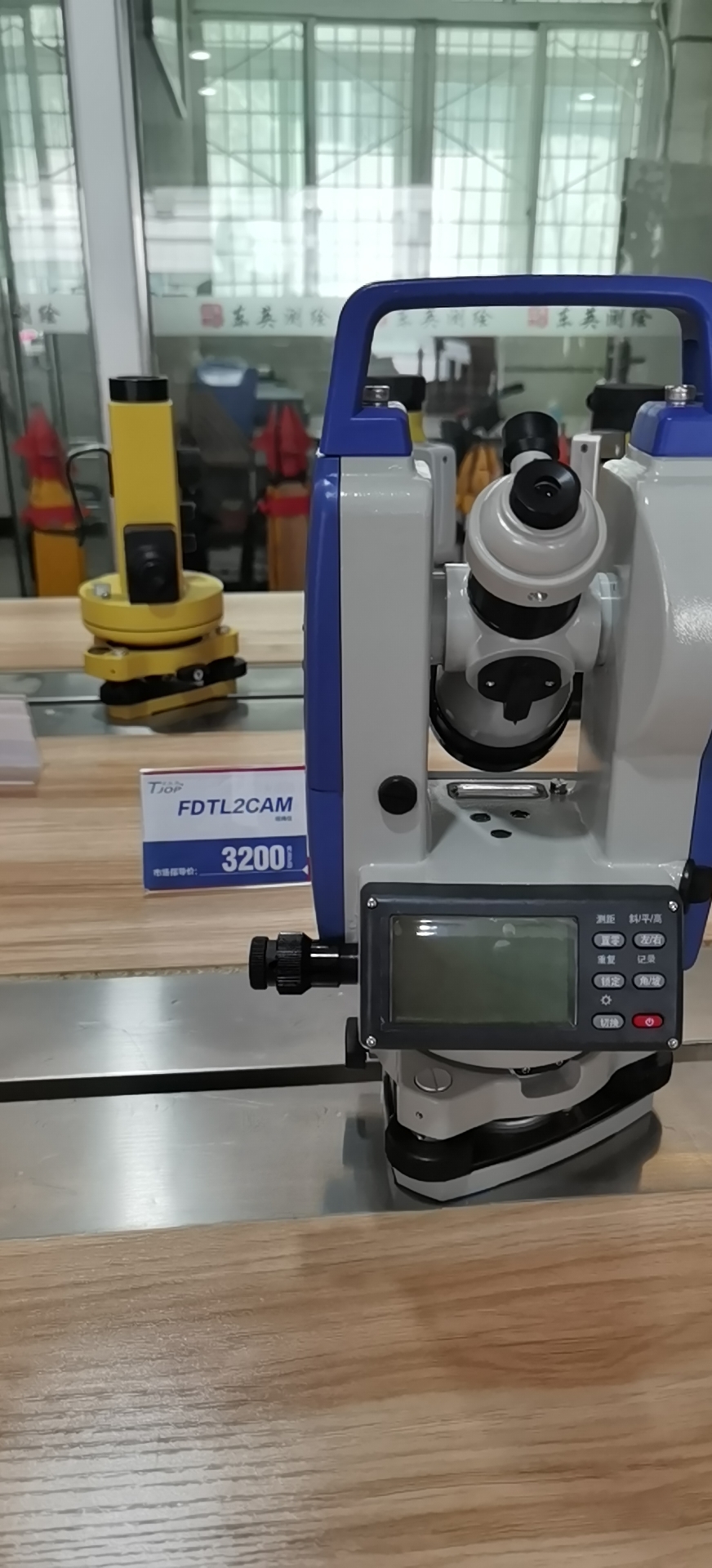

1、經緯儀的構造

按經度分：DJ1、DJ2、DJ6、DJ10。其中角標是水平方向測量一測回的方向觀測中誤差。

構造：照準部、水平度盤、基座。

2、經緯儀的使用步驟順序

（1）對中：使儀器的旋轉軸位于測站點位的鉛垂線上；

（2）整平：使儀器豎軸在鉛垂線上，水平度盤在水平位置；

（3）照準；

（4）讀數。

3、經緯儀的檢驗和校正

需要滿足的條件及殘差處理方法：

CC為視準軸，LL為水準管軸，HH為橫軸，VV為豎軸。

（1）LL⊥VV，即水準管軸在兩個相互垂直的水平方向上，都與豎軸垂直；

（2）十字豎絲⊥HH；

（3）CC⊥HH，即視準軸與橫軸垂直，不垂直的誤差稱為視準誤差，殘差處理：盤左讀書和盤右讀數取平均值作為結果；

（4）HH⊥VV：即橫軸與豎軸垂直，殘差處理：盤左讀書和盤右讀數取平均值作為結果。

二、水平角觀測

水平角取值范圍：0°~ 360°。

方法：

（1）測回法，常用于測量?jī)蓚€(gè)方向的單角。

（2）全圓測回法，用于一個測站上需要測量的方向數≥3個的角度的情況。

三、豎直角觀測

水平線的豎直角為0°，豎直角的取值范圍為 -90°~ +90°。

四、角度測量的誤差消除

兩種處理方法，分別能消除哪些誤差：

方法一：盤左、盤右觀測取平均值?？梢韵驕p弱視準軸誤差、橫軸誤差、豎盤指標差、度盤偏心差的影響。

方法二：測回間變換度盤起始讀數。可以消除或減弱度盤刻畫不均勻誤差的影響。
