南方天宇全站儀CTS-660建站操作步驟

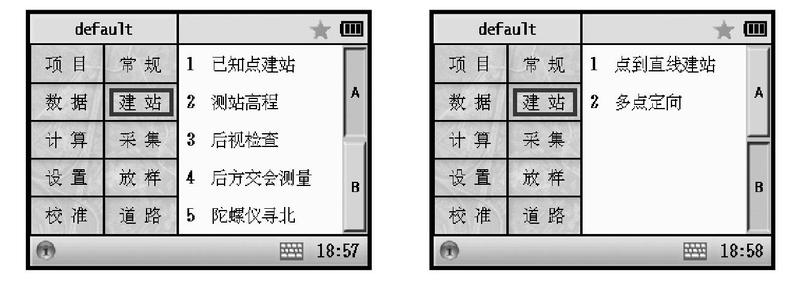

全站儀在進行測量和放樣之前都要進行已知點的建筑工作，這里以南方全站儀為例進行講解演示

一、已知點建站

1、通過已知點進行后視設置，設置后視分為通過已知點的后視點與已知點的后視方位角兩種方式。

下面是操作界面介紹

測站：輸入已知測站點的名稱

儀高：當前儀器高

鏡高：當前棱鏡高

后視點：輸入已知后視點名稱

當前HA：顯示當前的水平角度

設置：根據當前的輸入對后視角度進行設置，如果前面的輸入不滿足計算或是設置要求，這里會給出提示。

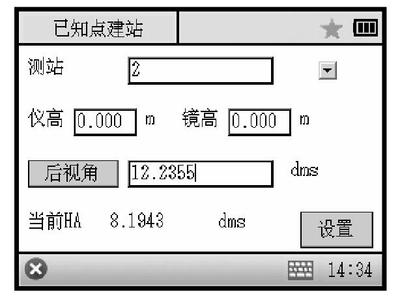

2、通過直接輸入后視角度來設置后視

后視角：輸入后視角度值

二、測站高程

1、用過測量已知點高程點來得到當前測站點的高程

2、必需先進行設站才能進行測站高程的設置

下面是操作界面介紹

高程：輸入已知點高程

鏡高：當前棱鏡高度

儀高：儀器的高度

VD：顯示當前的垂直角

測站高：顯示根據測量結果計算得到的測站高

測站高（當前）：顯示當前的測站高

【測量】：開始進行測量，并且會自動計算測站高

【設置】：將當前的測站高設置為測量計算得出的測站高

三、后視檢查

1、檢查當前角度值與設置時的方位角是否一致

2、必須要先進行設站才能進行后視檢查

四、后方交會測量

1、如果測量的第一個點與第二個點之間的角太小或太大，其計算成果的幾其計算成果的幾其計算成果的幾其計算成果的幾何圖形

2、對于后方交會最少的數據為三個角度觀測為三個角度觀測為三個角度觀測為三個角度觀測或兩個距離觀測或兩個距離觀測或兩個距離觀測或兩個距離觀

3、基本上，測站點高程是由測距數據計算的測站點高程是由測距數據計算的測站點高程是由測距數據計算的測站點高程是由測距數據計算的，但是如果沒有進行距離測量但是如果沒有進行距離測量但是如果沒有進行距離測量但是如果沒有進行距離測量，

則高程僅由對已知坐標點的測角所定則高程僅由對已知坐標點的測角所定則高程僅由對已知坐標點的測角所定則高程僅由對已知坐標點的測角所定

五、陀螺儀尋北

這個功能只適用于配備了陀螺儀的儀器

六、點到直線建站

1、首先任意兩個點作為基站，點擊【下一步】

2、儀器計算出兩點之間的位置關系，點擊【下一步】

3、這時候儀器將會根據兩點自動建立坐標系后進入到建站界面，點擊設置完成建站

七、對點定向

1、輸入測站點名以及相關信息后點擊【下一步】

2、點擊【測量】鍵，測量多個后視點，最后點擊【計算】鍵

3、查看測量結果，點擊設置鍵完成多點后視建站

以上就是天宇全站儀CTS-660建站操作步驟，如果你還有什么不了解的地方，歡迎留言或者在線咨詢，我們會及時與您聯系。東英測繪儀器有限公司提供RTK/GPS、全站儀、水準儀、經緯儀、無人機等測繪儀器的銷售、租賃、檢定、校正、維修等服務，也承接測繪培訓與各種內外業工程測量任務，有相關的需要了解都可以留言或者在線咨詢我們，我們將詳細為你解答。
