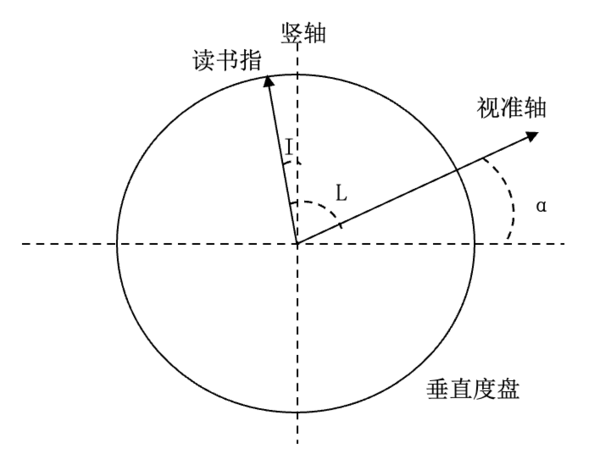

全站儀垂直角誤差對高程和高差的影響，該怎么解決？高程=測站高程+高差+儀器高-目標高 高差=斜距×sinα（這里的α是指目標垂直角值） 下面詳細為大家講解垂直角誤差對高程及高差的影響。 一、垂直度盤指標差對垂直角的影響 什么是垂直角，望遠鏡視準線與相應水平線之間的夾角就是垂直角。垂直度盤讀數指標應該在垂直軸線上，由于制作以及安裝等原因，一般不能滿足上述要求，所以產生垂直度盤指示標差，這里用 i 表示。
儀器在盤坐位置時，天訂距離讀數為L，經過指標差改正后的垂直角為：α左=90°-L+1 盤右天頂距讀數為R，改正后讀數為：α右=R-90°-I 垂直角：α=1/2（R-L-180°） 指標差I(lǐng)=1/2（L+R-360°） 二、數軸傾斜縱向分量對垂直的影響

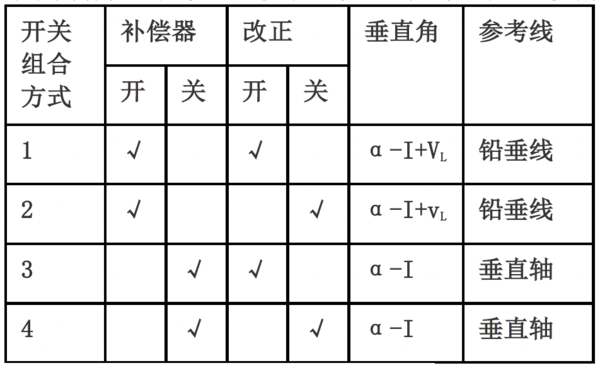

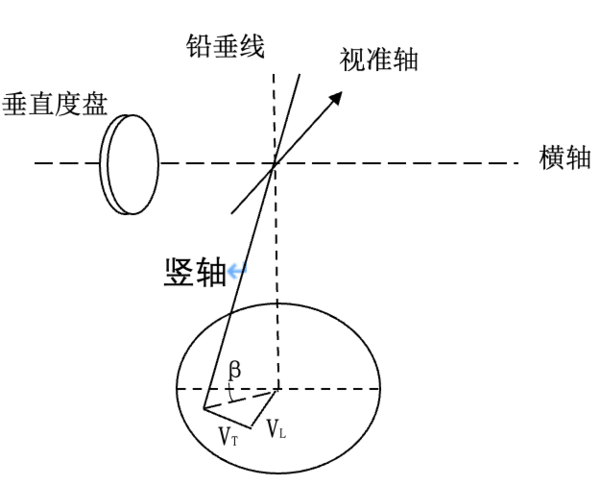

如上圖所示，假設全站儀的豎軸與測站鉛垂線的夾角為V，縱向傾斜分量VL主要影響垂直角觀測值。不能通過測回法觀測消除。 當單盤觀測時的垂直角α=L-1+VL 下表為補償器及改正（視準差改正）開/關對全站儀測角的影響。
（注：α為全站儀垂直度盤天頂距讀數） 三、總結 當采用單盤位觀測獲取高程偏差較大時，考慮垂直觀測誤差。檢查全站儀設置中的視準差改正是否打開，應該設置為改正。需要檢查全站儀補償器的垂直補償是否打開，應該設置為改正HV，我們通過盤左盤右觀測同一目標，檢查全站儀的指標差，根據測量的規范來判斷指標差有沒有超限。如果超出了限差，通過儀器視準差測定功能重新進行校正。觀測誤差與目標偏心差對垂直觀測也有影響。 以上就是全站儀垂直角誤差對高程及高差的影響，如果你還有什么不了解的地方，歡迎留言或者在線咨詢，我們會及時與您聯系。東英測繪儀器有限公司提供RTK/GPS、全站儀、水準儀、經緯儀、無人機等測繪儀器的銷售、租賃、檢定、校正、維修等服務，也承接測繪培訓與各種內外業工程測量任務，有相關的需要了解都可以留言或者在線咨詢我們，我們將詳細為你解答。 |
