什么是豎曲線：在線路縱斷面上，以變坡點為交點，連接兩個相鄰破斷的曲線我們稱為豎曲線。因為在設計計算過程中，拋物線比圓曲線更加方便所以豎曲線我們常常采用拋物線。

1、起始點

起始點必須在直線上或是邊坡點上

變坡點：變坡點是指豎直線中破度發生變化的地方。如果變坡點高于兩個測點，豎曲線為凸型豎曲線；如果變坡點低于兩個側點，豎曲線為凹行豎曲線。

測量員只需要輸入變坡點里程、高程、半徑即可，其他參數軟件會自動計算出來，比如前后坡度、切線長、外距、凸凹、這些不需要輸入。

變坡點如果處于長鏈重復段落的后面段落，里程前要加0，例如0145784。

半徑需要輸入正數，軟件會自動判斷凸凹，不用通過半徑判斷凸凹。

2、折線點

折線點是豎曲線中間沒有拋物線，兩端連接兩條直線的點。在一般線路中很少會遇到，如果變坡點半徑為0，一般就是折線點。

3、終點

終點必須在直線或者是變坡點上

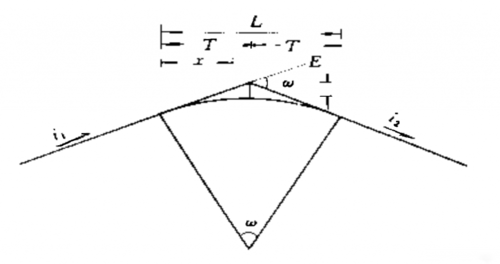

上圖中：R【豎曲線半徑】，L【豎曲線曲線長】，T【豎曲線切線長】，E【豎曲線外距】

4、豎曲線計算方法

豎曲線的線形有用圓曲線的，也有用拋物線形的。通常在公路設計中，圓曲線和拋物線這兩種線形的計算結果幾乎沒有差別，但在設計和計算上，拋物線則比圓曲線方便的多，因此設計上一般采用二次拋物線作為豎曲線。

測量員支持圓曲線和拋物線兩種計算方法，如果用圓曲線計算出的結果和設計不匹配，可以在設置里面更改計算方法。但如無必要，不建議更改此選項。

5、豎曲線導入格式

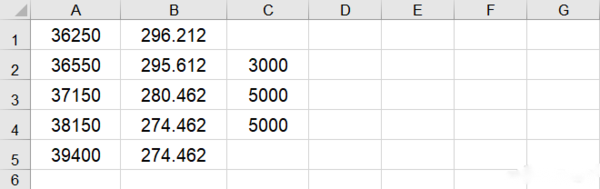

（1）測量員Excel(.xls/.xlsx)格式

開始里程，高程

變坡點里程，高程，半徑（折線點不輸入半徑）

結束里程，高程

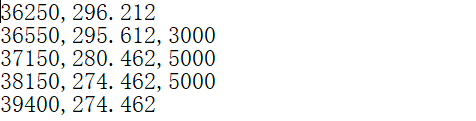

（2）測量員TXT(.txt)格式

開始里程，高程

變坡點里程，高程，半徑（折線點不輸入半徑）

結束里程，高程

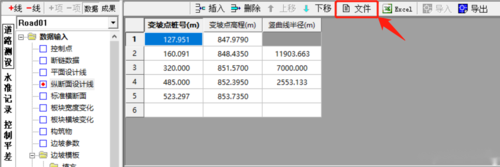

（3）道路之星-數據-縱斷面設計線-Excel

豎曲線數據復核方法

觀察軟件自動生成的切線長和外距，與圖紙對照

逐樁計算設計高程，與圖紙對照

為什么我計算變坡點里程處的高程和變坡點高程不一樣？

答：因為你計算的高程是豎曲線上的高程，這個高程和變坡點高程間相差一個外距，復核高程時請對比圖紙中的設計標高，不要對比變坡點高程。
