東英測繪——CASS大比例尺地圖批量分幅輸出的小技巧

南方CASS如何批量分幅輸出？

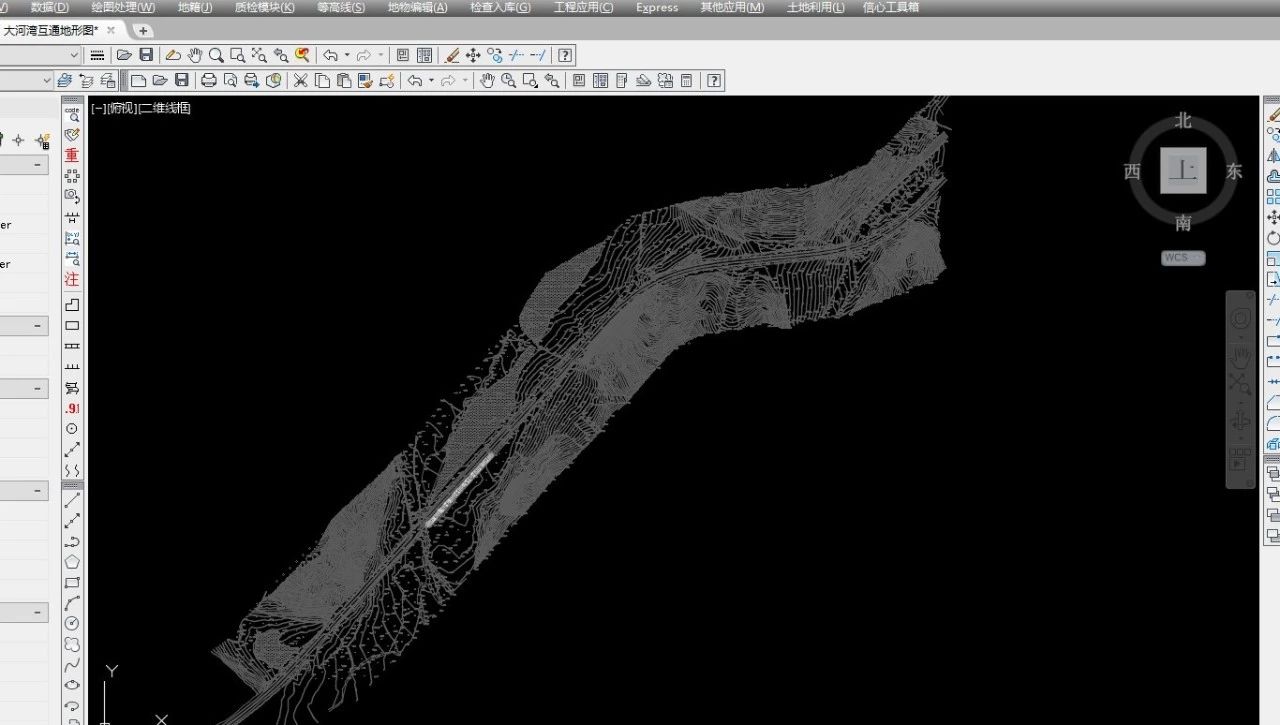

找了一個灰色的地形圖，把它換成我們平常用的顏色

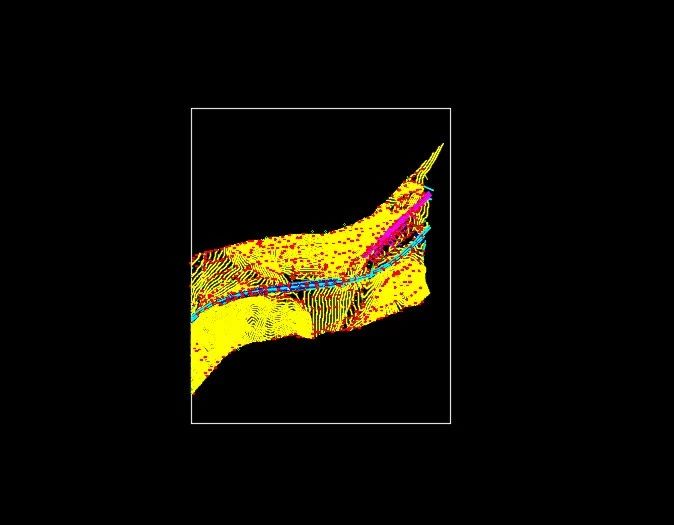

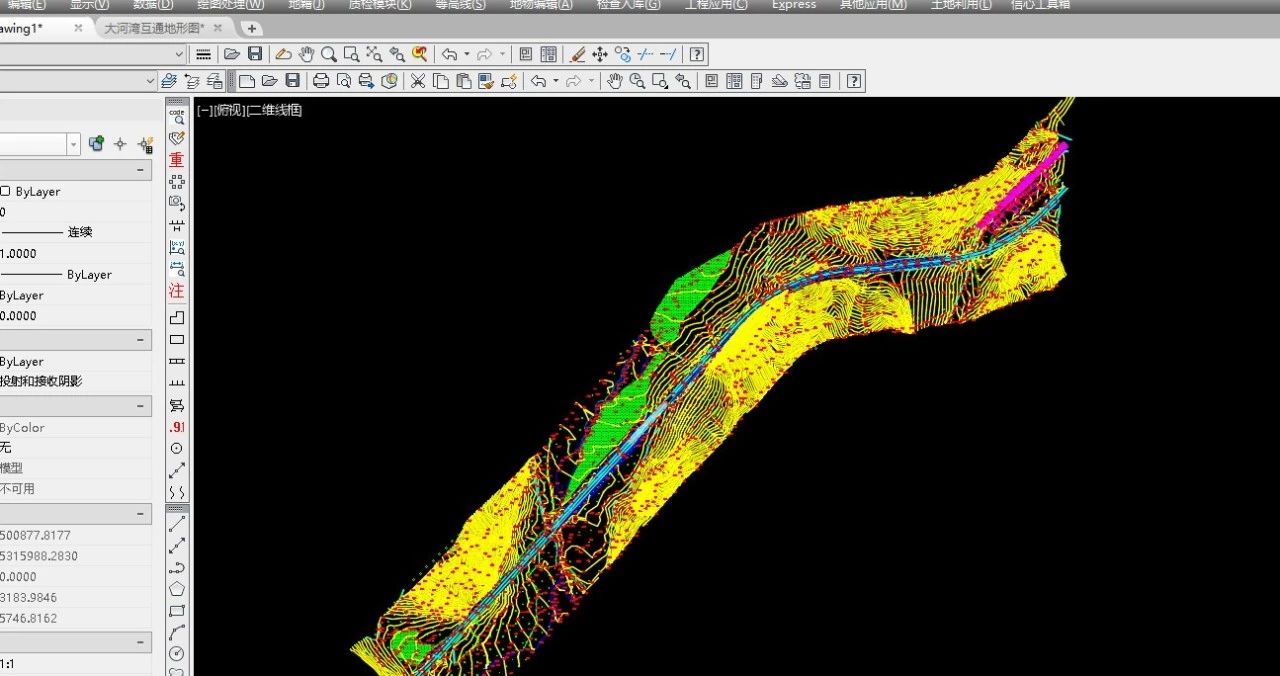

換成有顏色的后如上圖所示，選一個小點的地方裁一下（地物編輯-局部存盤）。

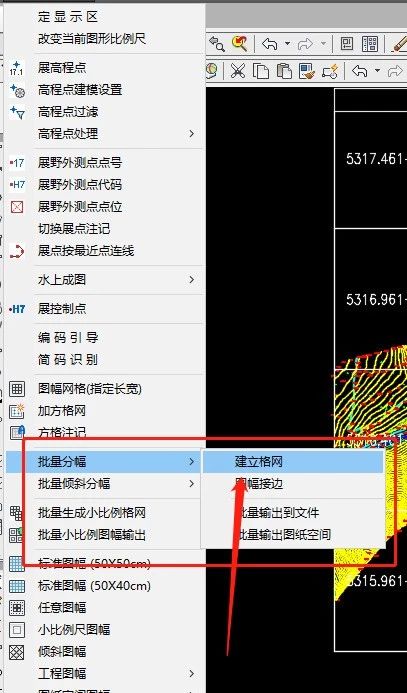

接下來選擇數據處理-批量分幅-建立格網

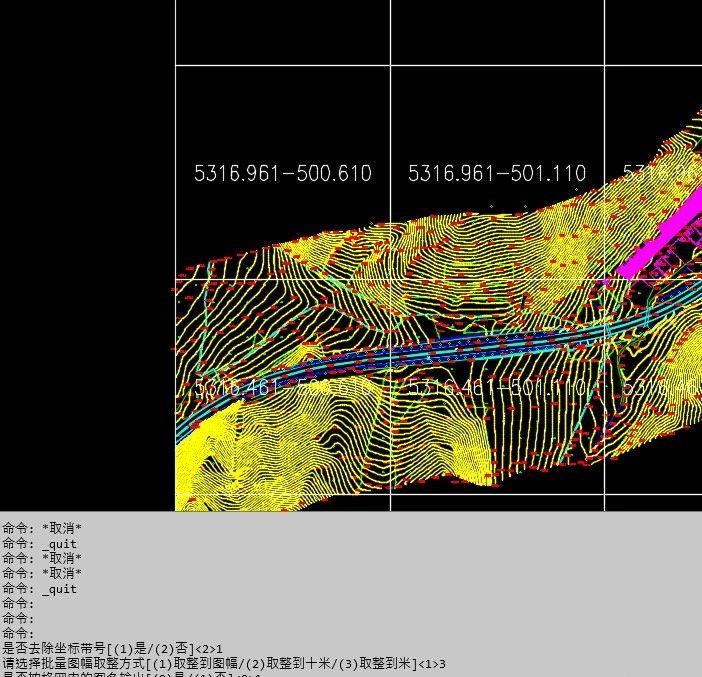

分別選擇圖幅尺寸，是否去除帶號，分幅取整方式。我這里選的是常用的50*50的格網，以米取整，并去除帶號。

得到分幅后的格網，注意這里，我們可以修改分幅后的格網名稱，把坐標區間換成自己想要的名稱，比如1.2.3.4這種。

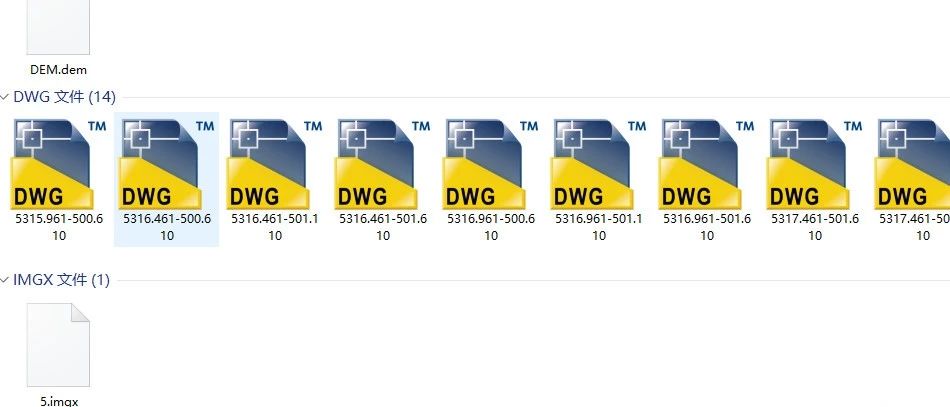

然后從原菜單選擇批量輸出到文件。我這里指定了圖名，圖框尺寸，是否去除帶號等。

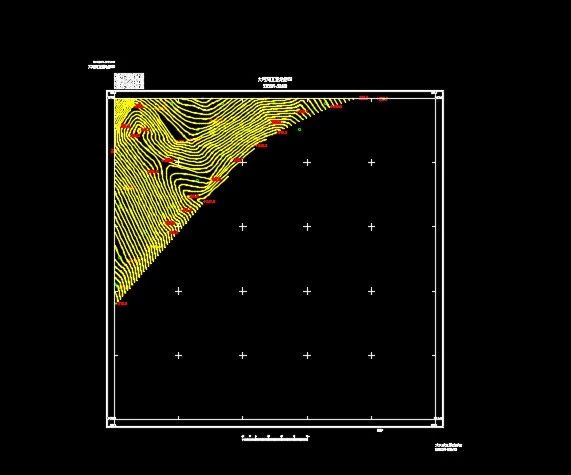

隨便打開一個圖看一下

這時指定的圖名已經在圖上顯示了，需要自己手動調整一下字號，及其他整飾。
