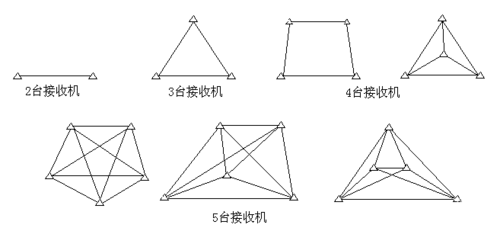

東英測繪——RTK測量選點注意事項（1）RTK選點應該遠離大功率的無線電發射臺，微波站和高壓輸電線，目的是避免其周圍磁場對GPS衛星信號的干擾，接收機天線與其距離應不得小于200m。在實際測量作業中較低的高壓輸電線有時影響不大，其遠離的距離可因地制宜。 （2）RTK選點附近避免有大面積水域或?qū)﹄姶挪ǚ瓷洌ɑ蛭眨?qiáng)烈的物體，以減弱多路效應的影響。 （3）RTK點應選在易于安置接收機設備并且交通方便的地方，視野開闊。在視場內周圍的障礙物的高度角，在實際作業中一般設置在15°，歷元間隔一般設置為20秒，以減弱對流層折射的影響。 （4）RTK點點位的設置，必須符合技術設計的要求，點位要選擇在視野開闊，地質堅實穩定，易于點位長期保存，同時有利于安全作業 目前的RTK控制測量，基本上都是采用相對定位的測量方法。這就需要兩臺以及兩臺以上的GPS接收機在相同的時間段內同時連續跟蹤相同的衛星組，即實施所謂同步觀測。同步觀測時各RTK點組成的圖形稱為同步圖形。 不同臺數RTK接收機同步觀測一個時段，便組成以下各種同步圖形結構，如圖3-1所示。總之，當m臺接受機同步觀測獲得的同步圖形由n條基線構成，其中n為n=m(m-1)/2 同步圖形是構成GPS網的基本圖形。而在組成同步圖形的n條基線中，只有（m – 1）條是獨立基線，其余基線均為非獨立基線，可由獨立基線推算得到。由此，也就在同步圖形中形成了若干坐標閉合差條件，稱為同步圖形閉合差。由于同步圖形是在相同的時間觀測相同的衛星所獲得的基線解構成的，基線之間是相關的觀測量。因此，同步圖形閉合差不能作為衡量精度的指標，但它可以反映野外觀測質量和條件的好壞。
同步圖形實例 在RTK測量中，與同步圖形相對應的，還有非同步圖形或者稱為異步圖形，即由不同時段的基線構成的圖形。由異步圖形形成的坐標閉合差條件稱為異步圖形閉合差。當某條基線被兩個或者多個時段觀測時，就形成了重復基線坐標閉合差條件。異步圖形閉合條件和重復基線坐標閉合條件是衡量精度、檢驗粗差和系統差的重要指標。 選好點以后就可以開始進行外業的觀測，觀測前儀器要充好電，帶上記錄表，記錄點名，儀器高度，開機與關機時間，以及儀器的機身編碼。儀器必須嚴格對中整平。建議使用邊連接的方式，就是說每次觀測完了一個時間（比如說一個小時），下一個時間要最少保證兩臺儀器不需搬動（只需關機即可）。最好搬動離下一批觀測點距離遠的接收機。重新開始一個新的時間觀測。直至最后一個點觀測完畢為止。 以上就是RTK測量選點注意事項，如果你還有什么不了解的地方，歡迎留言或者在線咨詢，我們會及時與您聯系。東英測繪儀器有限公司提供RTK/GPS、全站儀、水準儀、經緯儀、無人機等測繪儀器的銷售、租賃、檢定、校正、維修等服務，也承接測繪培訓與各種內外業工程測量任務，有相關的需要了解都可以留言或者在線咨詢我們，我們將詳細為你解答。 |
