東英測繪——經緯儀使用方法詳解

經緯儀在工程測量中進行相關建筑工程的測量放線等任務，正確的操作方法對測量成果有直接的影響，經緯儀如何正確使用呢？下面為大家詳細講解。

一、經緯儀的介紹

（1）經緯儀分為光學經緯儀與電子經緯儀兩種；測量方位角我們就需要用到經緯儀，它可以測量水平角以及豎直角和距離。

（2）電子經緯儀構件：三腳架、經緯儀主機、激光靶、電池、充電器

（3）經緯儀主機部件：目鏡、基座腳螺旋、功能按鍵、圓水準器、長水準器、調焦手輪、功能界面板

二、經緯儀使用方法

（1）經緯儀架設：

經緯儀首先需要架設在堅固的地面，將三角腳架拉伸到合適的位置然后進行固定以及鎖緊，將經緯儀擰緊固定到三腳架上。

（2）三腳架整平，將儀器開機，調校對準測試目標：

   1）首先進行圓水準器調校整平，然后轉動腳螺旋，使得水泡居中；調節腳螺旋abc角，直到調平。

   2）對長水準器進行調平：轉動儀器—轉動腳螺旋，然后在水平方向使長水準器水泡居中，然后轉動儀器，轉動腳螺旋，在垂直方向上使水準器長氣泡居中。

   3）將經緯儀開機然后旋轉目鏡，調校使水平十字絲對準測試的目標，接著再調校手輪使目標清晰。

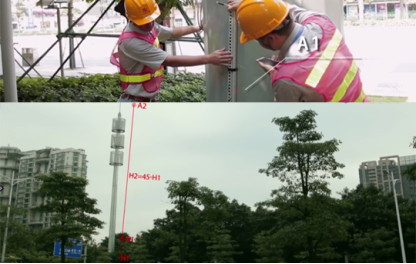

三、三點測——測量水平的偏差長度（我們以測量H等于45米通信桿為例）

（1）我們選擇角度測試的方式，然后調整望遠鏡，使顯示屏顯示為90°，配合使用水平刻度尺在通信桿底部定出中間點A1，并且在桿上畫出水平線，能夠使用水平制動輪進行鎖定。接著向上觀察頂部點的位置，同時測量出A1到地面的高度H1（1.2米），測量點A1到頂部A2的距離H2，為45—H1，等于43.8米。

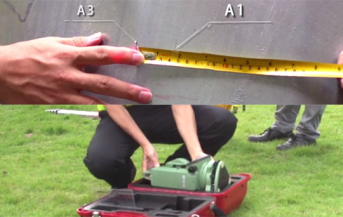

（2）松動水平制動輪，觀察頂部，然后定位出頂部的中間點記為點A2，鎖定水平的制動輪，先下方移動望遠鏡，然后觀察激光點與第一次定位的水平線的交點A3，然后使用刻度尺進行讀數，讀取A1與A3的偏離距離為L(zhǎng)=1.8厘米；Lmax=H2/750=43.8米/750=5.38厘米；結果：L（1.8厘米）小于Lmax（5.38厘米）合格。

以上就是經緯儀的使用方法，如果你還有什么不了解的地方，歡迎留言或者在線咨詢，我們會及時與您聯系。東英測繪儀器有限公司提供RTK/GPS、全站儀、水準儀、經緯儀、無人機等測繪儀器的銷售、租賃、檢定、校正、維修等服務，也承接測繪培訓與各種內外業工程測量任務，有相關的需要了解都可以留言或者在線咨詢我們，我們將詳細為你解答。
