1、“數字測繪成果”的檢查項

數字線劃圖(DLG)、數字高程模型(DEM)、數字正射影像圖(DOM)、數字柵格地圖(DRG)。

(4D)包括：

（1）參考數據對比。與已有的成果進行對比

（2）野外實測。與野外調繪的數據對比

（3）內部檢查。

（4）人機交互檢查（混淆項：結構檢查）

2、航線計算公式

相對航高 = 主距f * 比例尺分母m = f * m   （1：m）

基準面高 = （最高點 + 最低點 ）/ 2　　

絕對航高 = 基準面高 + 相對航高

m = 地面分辨率 / 像元大小

Lx相片寬度；Ly相片高度；

p航向重疊度；q旁向重疊度；

攝影基線B = Lx*m*(1-p)；

航線間隔D = Ly*m*(1-q)；

分區航線條數 = 分區寬度 / D；

每航線照片數 = 航線長度（分區長度）/ B;

每航線照片數 = （航線長度 + 2B）/ B ，因?yàn)橐髢啥诵枰鰯z區邊界不少于1條基線，因此要加上2B

相片總數 = 分區航線條數 * 每航線照片數

攝區模型數 = 分區航線條數 * （每航線照片數 - 1）

3、重疊度

航向重疊一般度在60~65%，最大75%，最少56%；旁向重疊度一般30~35%，最少13%；通常規定航線彎曲度不得大于3%；

如果用于三維重建，建議旁向重疊度70%以上，航線（縱向）重疊度80%以上。（注意：上述數值為經驗值，僅參考）

4、旋偏角

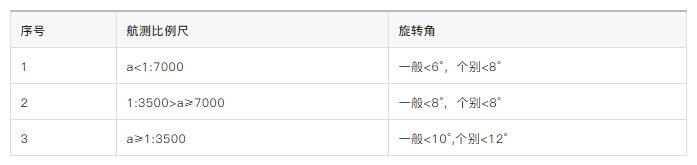

航空攝影像片旋偏角，要求一般不大于6度，超限比例不得大于4%

5、航攝比例尺的選擇

6、多像空間前方交會

多像空間前方交會：利用外方位元素和待求點像點坐標，解出待求點三維坐標

3個內方位元素（x,y,f）

5個相對定向參數（2線+3角）

6個外方位元素（3線+3角）

7個絕對定向元素（3線+3角+1伸縮）

7、控制點布設

平坦地區，航向上4條基線布設1個平高控制點，旁向上每2條航線布設1排平高控制點（外業像片控制點的布設）

丘陵地區，在平坦地區的基礎上，在航帶每2排平高控制點之間，增加1排高程控制點；（外業像片控制點的布設）

每個像對不少于6個內業加密點，立體測圖時，不少于4個基本定向點；（內業加密點的要求）

像片控制點的目標影像應清晰易讀，控制點應布設在航向、旁向6片重疊范圍內，選定困難時也可以在5片重疊范圍內；

控制點建立圖像邊緣不少于1~1.5cm，對于數字影像或衛星影像距離圖像邊緣不少于0.5cm，沒有特殊說明的話，不少于1.5cm；

立體測圖時每個像對4個基本定向點，離通過向主點&垂直于方向線的直線，距離少于1cm，最大不超過1.5cm；

8、控制點精度

像控點的精度：相對于基礎控制點，不超過地物點平面中誤差(0.6mm、0.8mm)的1 / 5（特殊），高程精度為1 / 10的基本等高距；

圖根點精度要求：相對于基本控制點的點位中誤差不應該超過圖上0.1mm，高程中誤差不應該超過基本等高距的1 / 10；

全站儀、GPS校核地物點位置較差：檢測結果與已知成果的平面較差少于圖上0.2mm，高程較差少于基本等高距的1 / 5

界樁點平面位置中誤差：不應該大于圖上±0.1mm；界樁點高程中誤差：不大于基本等高距1 / 10（0.1h），困難地區1 / 2；

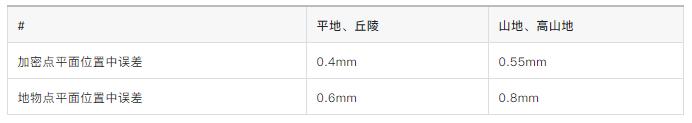

航測成圖，1:500 ~ 1:2000圖上地物點相對最近野外控制點的平面位置中誤差（單位：mm）

9、DEM格網點

數字高程模型（DEM）網格尺寸：1：500~1：2000（1：n）網格尺寸少于0.001n（1/1000）；1：5000~1：10萬的網格尺寸不應大于0.0005n（1/2000）；

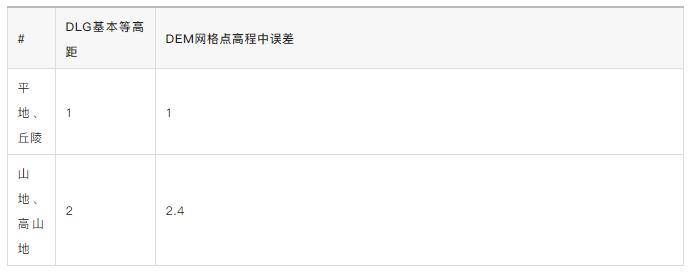

DEM格網點相對于臨近野外控制點的高程中誤差

10、航空攝影質量元素和檢查

航空攝影測量的質量元素和檢查項包括：

一. 飛行質量；

基本要求：包括：像片重疊度；像片傾角；像片旋偏角； 航線彎曲度；

非基本要求：航攝設計； 最大最小航高差；邊界覆蓋保證；像點最大位移值；

航攝比例尺>1：5000時，航線上相鄰像片高差不大于20m，航線最大最小航高差不大于30m；（航高）

航攝比例尺 ≤1：5000時，航線上相鄰像片高差不大于30m，航線最大最小航高差不大于50m；

二.   影像質量；

影像最大、最小密度；灰霧密度；反差；（2017）沖洗質量；色調；清晰度；框標影像（框標和數據記錄）；

三. 數據質量

四. 附件質量

分區圖；分區航線結合圖； 攝區、分區、航線、像片結合圖；其他注記，圖表；
