南方CASS軟件快捷命令大全

導 讀：CASS高手是建立在一種左手鍵盤，右手鼠標的工作模式，掌握繪圖的基本命令和快捷命令，日積月累，循序漸進的提高。現將最常用、最實用的命令匯總如下：

CASS9.1 常用快捷命令

CASS9.1系統              AutoCAD系統

DD —— 通用繪圖命令       A —— 畫弧（ARC）
V —— 查看實體屬性        C —— 畫圓（CIRCLE）
S —— 加入實體屬性        CP —— 拷貝（COPY）
F —— 圖形復制            E —— 刪除（ERASE）
RR —— 符號重新生成       L —— 畫直線（LINE）
H —— 線型換向            PL —— 畫復合線（PLINE）
KK —— 查詢坎高           LA —— 設置圖層（LAYER）
X —— 多功能復合線        LT —— 設置線型（LINETYPE）
B —— 自由連接             M —— 移動（MOVE）
AA —— 給實體加地物名     P —— 屏幕移動（PAN）
T —— 注記文字              Z —— 屏幕縮放（ZOOM）
FF —— 繪制多點房屋       R —— 屏幕重畫（REDRAW）
SS —— 繪制四點房屋      PE —— 復合線編輯（PEDIT）
W —— 繪制圍墻
K —— 繪制陡坎
XP —— 繪制自然斜坡
G —— 繪制高程點
D —— 繪制電力線
I —— 繪制道路
N —— 批量擬合復合線
O —— 批量修改復合線高
WW —— 批量改變復合線寬
Y —— 復合線上加點
J —— 復合線連接
Q —— 直角糾正

常用F系列快捷鍵

F1：HELP（幫助）
F2: 實現作圖窗和文本窗口的切換
F3: 控制是否實現對象自動捕捉
F7：GRIP（柵格）
F8: 正交模式控制

命令：

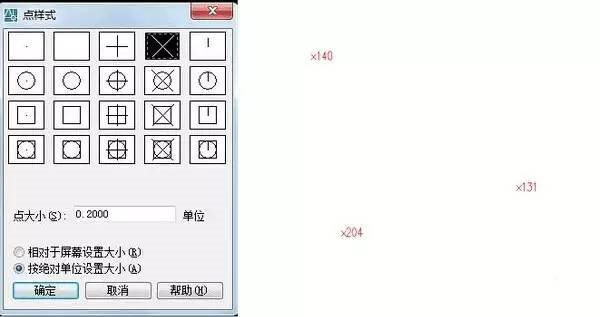

命令名稱：ddptype
命令解讀：顯示當前點樣式和大小，通過選擇圖標來修改點樣式。

應用背景：CASS展點后，為繪圖的方便，改變點的樣式。

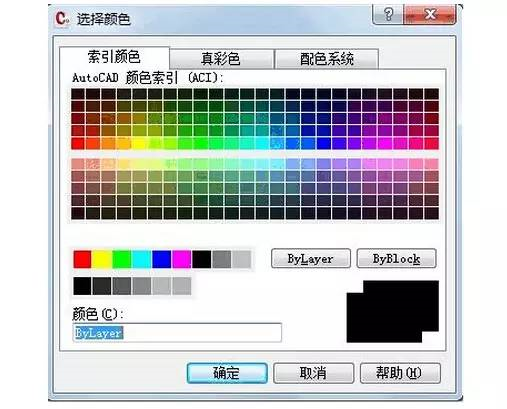

命令名稱：color
命令解讀：改變當前顏色，用于CASS展點。數字化測圖，外業采集的數據，特別是測量分界的地方，改變每天展點的顏色，方便畫圖。注意事項：COLOR-顏色選擇-展點-COLOR-顏色隨層-然后繪圖

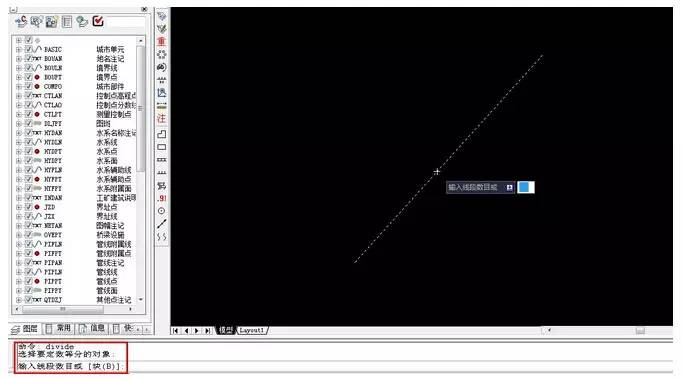

命令名稱：divide
命令解讀：CAD等分命令。不同比例尺對地物的綜合取舍不一樣。該命令主要用于等分線段。大比例尺都需要測量高壓線桿，有時候線桿很規矩，測量可以隔幾個桿打個點，中間那些點，就畫個線段，根據實際情況等分，節省外業時間和體力。

命令名稱：K（drawdk）
命令解讀：繪制陡坎命令快捷健，手指一動，輕松畫圖，高手就是這樣練成的。讓鼠標在電腦上飛把。

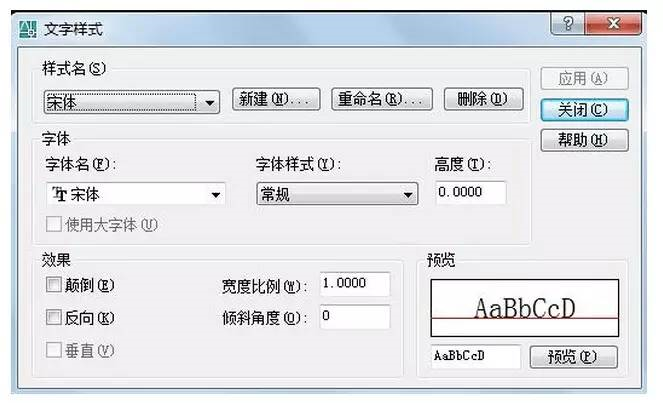

命令名稱: style
命令解讀：顯示“文字樣式”對話框，修改當前字體樣式。在批量輸出宗地圖之前設置文字樣式尤為重要。

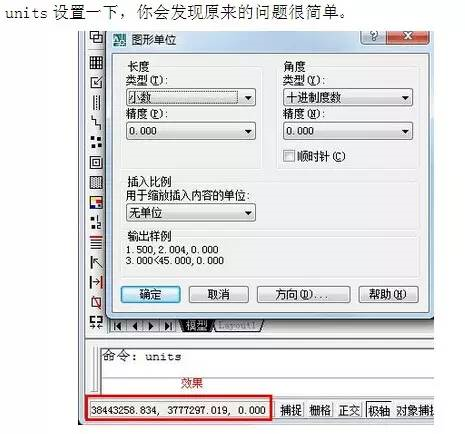

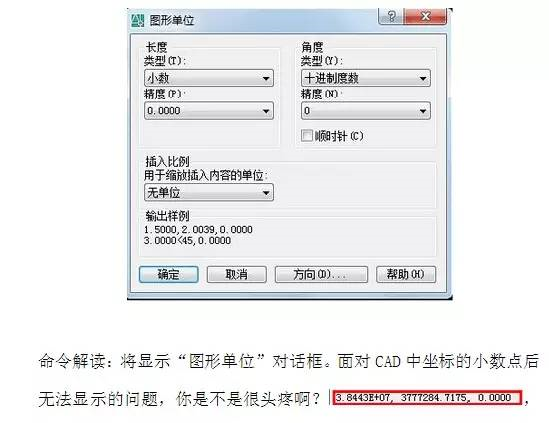

命令名稱: units

命令名稱:latest

命令解讀：查看CASS更新時間，方便大家及時更新版本。CASS版本經歷了很多次的更新，不要再迷戀于7.0的時代，latest一下，及時更新軟件。

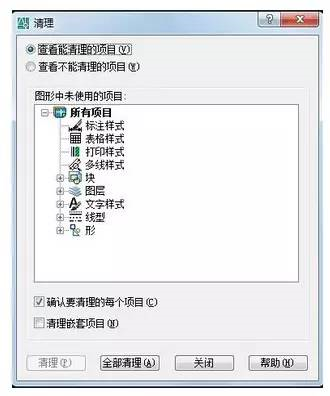

命令名稱：purge
命令解讀：顯示“清理”對話框。顯示可被清理的項目，為圖形減負。

命令名稱：regen
命令解讀：重構命令，在當前視口中重生成整個圖形并重新計算所有對象的屏幕坐標。還重新創建圖形數據庫索引，從而優化顯示和對象選擇的性能。

附：常見的快捷命令
（一）字母類
1、對象特性
ADC——ADCENTER（設計中心“Ctrl＋2” ）
CH,MO*PROPERTIES(修改特性“Ctrl＋1”)
MA——MATCHPROP（屬性匹配）
ST——STYLE（文字樣式）
COL——COLOR（設置顏色）
LA——LAYER（圖層操作）
LT——LINETYPE（線形）
LTS——LTSCALE（線形比例）
LW——LWEIGHT（線寬）
UN——UNITS（圖形單位）
ATT——ATTDEF（屬性定義）
ATE——ATTEDIT（編輯屬性）
BO——BOUNDARY（邊界創建，包括創建閉合多段線和面域）
AL——ALIGN（對齊） EXIT——QUIT（退出）
EXP——EXPORT（輸出其它格式文件）
IMP——IMPORT（輸入文件）
OP,PR*OPTIONS（自定義 CAD 設置）
PRINT——PLOT（打印）
PU——PURGE（清除垃圾）
R——REDRAW（重新生成）
REN——RENAME（重命名）
SN——SNAP（捕捉柵格）
DS——DSETTINGS（設置極軸追蹤）
OS——OSNAP（設置捕捉模式）
PRE——PREVIEW（打印預覽）
TO——TOOLBAR（工具欄）
V——VIEW（命名視圖）
AA——AREA（面積）
DI——DIST（距離）
LI——LIST（顯示圖形數據信息）

2、繪圖命令：
PO——POINT（點）
L——LINE（直線）
XL——XLINE（射線）
PL——PLINE（多段線）
ML——MLINE（多線）
SPL——SPLINE（樣條曲線）
POL——POLYGON（正多邊形）
REC——RECTANGLE（矩形）
C——CIRCLE(圓)
A——ARC(圓弧)
DO——DONUT（圓環）
EL——ELLIPSE（橢圓）
REG——REGION（面域）
MT——MTEXT（多行文本）
T——MTEXT（多行文本）
B——BLOCK（塊定義）
I——INSERT（插入塊）
W——WBLOCK（定義塊文件）
DIV——DIVIDE（等分）
H——BHATCH（填充）

3、修改命令：
CO——COPY（復制）
MI——MIRROR（鏡像）
AR——ARRAY（陣列）
O——OFFSET（偏移）
RO——ROTATE（旋轉）
M——MOVE（移動）
E——DEL 鍵*ERASE（刪除）
X——EXPLODE（分解）
TR——TRIM（修剪）
EX——EXTEND（延伸）
S——STRETCH（拉伸）
LEN——LENGTHEN（直線拉長）
SC——SCALE（比例縮放）
BR——BREAK（打斷）
CHA——CHAMFER(倒角)
F——FILLET（倒圓角）
