無人機正射影像輔助無人船測深作業實踐案例分享

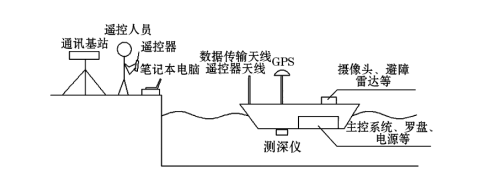

無人船測深系統由岸基控制系統與測深船兩部分組成。岸基控制系統一般由通信基站、遙控器以及導航測深所需要的筆記本電腦組成(圖1)，若采用單基站RTK方式定位，則岸基還需增加RTK基站等輔助設施。測深船集成了主控系統、GPS、羅盤、測深儀、電源、推進部件以及用于輔助航行的攝像頭、避障雷達等。

無人船測深系統示意圖

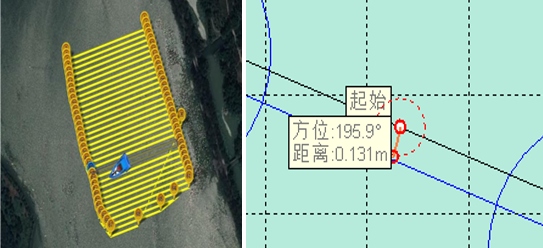

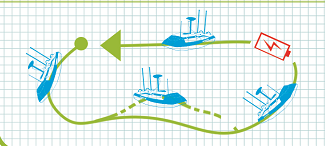

無人船測深作業模式包括自動航行和手動遙控兩種：自動航行是無人船在大、中型水域作業時的主要模式，通過DXF格式坐標文件或衛星影像圖中劃定測區，根據測區范圍在導航軟件中規劃自動航行路線(圖2)，按照設計航線自動進行航行測量；手動遙控主要用于無需布設測線的小型水域和作為自動航行未到達的周邊不規則區域的補充測繪手段，在實際工作中一般需2種方式結合使用。

無人船精準自主導航

無人船的遙控人員無需登船進行導航，大大降低了人的勞動強度和安全風險。在復雜水域中，傳統測量船導航人員可根據岸線、水上水下障礙物與船的相對位置關系隨時修正航行線路，而無人船雖然配備了衛星影像圖作為工作底圖來輔助測繪，但由于衛星影像圖中水位與實際存在差異，且更新慢、分辨率低，常常無法滿足復雜水域環境的測區劃定和測線布設需求。

實際操作中需要采用手動遙控模式，圈定測區岸線邊界和水中障礙物范圍來解決上述問題，導致操控者需跟隨無人船移動，不僅增加了工作量，當岸區條件惡劣時還增加了作業安全風險。對于相對靠近岸邊的出露淺灘、礁石等水上障礙物能夠粗略圈定，而遠離岸邊的水上障礙物則無法進行測繪。

無人機技術因其靈活、快速且不受地形、環境等條件制約的特點，被廣泛應用于大比例尺測繪中，且均取得了較好的成果。利用無人機航空攝影獲取的正射影像替代衛星影像輔助無人船測深，可以有效地解決復雜水域無人船測深的測線布設問題，其優點在于現時性與高分辨率：在無人船測量開始前的踏勘和控制布設階段根據水域復雜程度進行無人機的航空攝影。由于正射影像僅用于自動航行線路設計，其平面精度要求較低，因此對像控點數量、像控點布設方法、無人機航高、航向重疊范圍和天氣等要求也相對較低，目前國內能夠?qū)o人機正射影像進行處理的軟件較多，精度及可靠性也均可保證。

中海達復合翼無人機 iFly V10一鍵起飛

經像控點糾正和拼接后生成的正射影像成果即可作為自動航行線路設計的工作底圖，輔助進行岸線及水上障礙物范圍線的圈定。范圍線圈定應綜合考慮定位精度、船體大小、航速、轉彎半徑、流速等因素以確保航行安全。在利用影像圈定的范圍線內進行自動航行線路設計，對軟件生成的自動航行線路進行人工干預調整以提高作業效率和安全系數。

無人機規劃航測自主飛行

水位的控制是此方法得以實現的重要保證，無人船測深作業水位不應低于正射影像獲取水位。對于水位受潮汐影響巨大的海上作業區，應在正射影像獲取時記錄水位，在水位不低于正射影像拍攝水位時進行作業，或根據水位適當縮小測量范圍，以保證作業安全。在水位短期內處于穩定的水域，如河流、水庫、湖泊等影響較小。

借助2019年開展的山東省大型水庫1∶2000水下及近岸地形測量項目，開展了無人機正射影像輔助無人船測深技術在水庫水下地形測量和近岸地形測量的應用實踐。實踐位置選在位于山東費縣的許家崖水庫，水庫面積約為29.36km2，水庫中存在大量被堤壩、橋梁等分割的小型獨立水域，常規測量船難以進入，特別適合無人船進行測深作業。位于水庫中心位置的一處大面積淺灘為本次實驗測區。

在許家崖水庫使用烏克蘭進口AEROS-912動力三角翼飛機執行航空攝影任務，使用RIGELVUX-1機載激光雷達系統執行航攝，集成索尼A7R2相機，作業飛行高度可達1000m、絕對高程精度可達5cm、多次回波、點頻可達600kHz、滿足大比例尺測圖要求，最終獲取了地面分辨率0.07m正射影像。

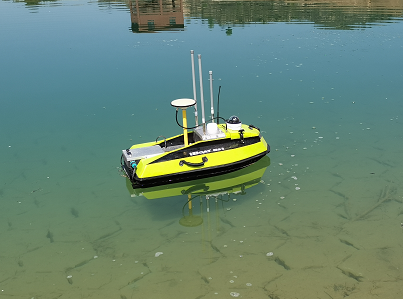

項目采用了云洲SE40與華微5號兩種類型的無人船進行試驗作業，兩艘無人船長度均為1.6m，搭載電池及配件后總重量不超過40kg，船體及測深儀吃水在0.2m以內，均為輕便靈活、運輸方便的小型測量無人船，2名作業人員可以較為輕松地完成全部工作。在風浪較小的水域，無人船實地自動航行軌跡線與設計測線間距誤差可達10～20cm以內，是傳統測量船難以達到的。

根據衛星影像圖圖1顯示，距離許家崖水庫岸邊約300m有一處約215m×60m的淺灘，在高水位時該淺灘可完全淹沒在水中，在低水位時露出水面，遙控人員無法判斷其與無人船相對位置，本研究使用項目已獲取的地面分辨率0.07m正射影像嘗試解決這一問題。

圖2   2019-07許家崖水庫正射影像

本研究提出了一種利用無人機正射影像輔助無人船測深的海天一體化作業方法，并對許家崖水庫中心區域進行了測繪實踐應用，實踐結果表明，該方法能夠最大限度完成復雜水域的測繪任務并保障無人船的安全。研究得出以下結論：

⑴目前無人船大多采用衛星影像圖作為自動航行線路設計的工作底圖，但由于衛星影像圖更新慢、分辨率低，且水位與實際存在差異，工作中常常無法滿足復雜水域環境測深作業需求，利用無人機正射影像作為無人船自動航行線路設計的工作底圖能夠解決以上問題。

⑵利用高地面分辨率無人機正射影像結合對水位的控制能夠保證無人船在復雜水域中獲取的高程數據達到1∶2000比例尺水下地形圖的測點間距要求。

⑶采用此方法設計的無人船自動航行路線能夠有效避開復雜水域中的水上、水下障礙物，保障無人船的航行安全。同時自動航行路線設計完全在內業工作中實現，節約了外業現場手動航行圈定測繪邊界及水上障礙物范圍的時間，提高了作業效率。

⑷無人機與無人船均具有輕便靈活、自動化、高效率的特點，各自在測繪領域的應用已非常普遍，將二者結合使用，能夠?qū)崿F(xiàn)水上水下一體化測繪，是“無人時代”海洋測繪發展的方向之一。
