土方計算用CASS，10分鐘搞定

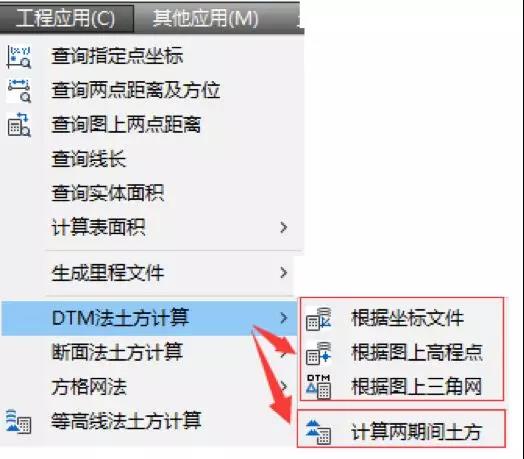

DTM法適用的土方工程可以分為兩類：?jiǎn)我辉O(shè)計面和任意設計面。從菜單劃分就可以很簡單的區分出來。

• 單一設計面，就是指前三種（根據坐標文件、圖上高程點、圖上三角網）。

• 任意設計面，是指“計算兩期間土方”。



• 計算區域的坐標數據文件、高程點或者三角網

• 計算區域的封閉范圍線（由pline線繪制）

—

單一設計面

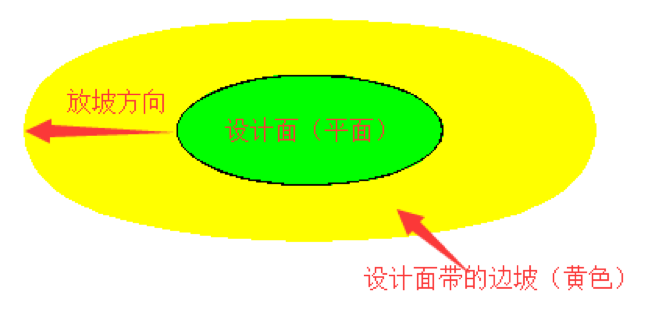

這里計算的土方工程，設計面只能是平面。或者設計面可以帶向外放的邊坡。如下圖所示。

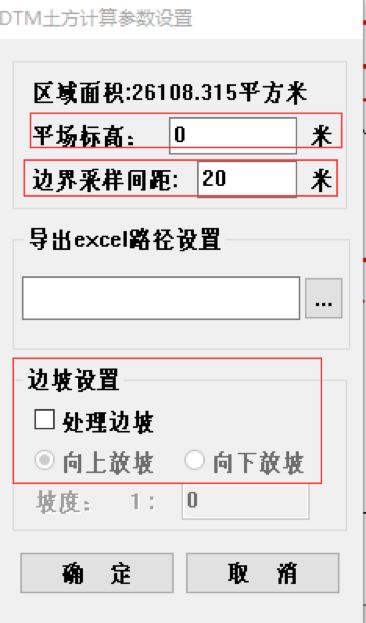

◆DTM土方計算對話框截圖

平場標高：指設計面的目標高程

邊界采樣間距：指計算過程中，計算范圍線上節點距離過大時，按設置的間距自動內插高程點。

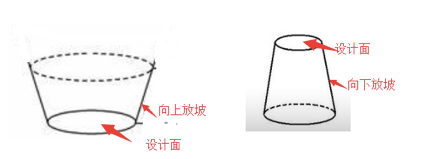

邊坡設置：如果設計面帶向外放坡的坡面，需勾選“處理邊坡”。向上放坡，指坡面高程大于設計面，類似盆地的設計面。向下放坡，指坡面高程小于設計面，類似圓臺的設計面。見下圖：
