全站儀后方交會注意事項！ 在工程測量中，后方交會是測量定位、控制網加密和自由設站法施工放樣的重要方法之一。傳統的后方交會是以測角為主，隨著電子測距儀在生產中的普遍應用，距離后方交會定位法日益得到應用,比如隧道工程控制網往往由于隧道開工前測設完成，而洞口土石方施工完畢后，需補設洞口投點，以便控制隧道軸線，測設投點就要用到后方交會法；深水橋墩放樣測量中的墩心定位也可以應用此法，還可用來測定施工控制導線的始終點等。目前，全站儀已逐漸普及，利用全站儀可以方便地同時測角和邊，因此在實際工作中，就存在測邊、測角、邊角同測后方交會坐標計算問題以及它們的精度評定問題。 全站儀后方交會的原理： 如圖所示，P點為后方交會點，ABC是控制網中的已知點，通過測量邊長L1、L2、L3，角度α、β、γ，應用解析公式，即可計算出P點的坐標。
前方交會法和后方交會法 前方交會：在己知的兩個（或兩個以上）己知點（A,B）上架站通過測量α角和β角，計算待測點(P)坐標的方法。如下圖所示,紅色字母代表的站點為架站點（A,B）：

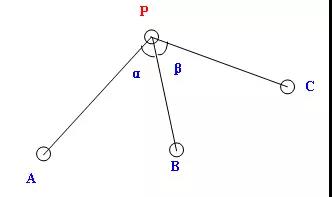

后方交會法：在待測點（P）上架站,通過使用三個己知點(A,B,C)及α角和β角計算待測點（P）坐標的方法。如下圖所示,紅色字母代表的站點為架站點（P）：
后方交會操作步驟： 1、架設儀器 2、打開后方交會功能，按照提示，分別測量距離，角度數據 3、計算結果 如何得到的坐標更準？ 1、角、邊的關系，距離要大致相等且不要太近，角度保持在30°至120°之間；2、適當增加觀測數量，不管是距離交會還是角度交會都是條件越充分精度就越高，推薦8個點的自由建站；3、校核儀器的精度能不能滿足標稱的精度，經常保養儀器； 4、格網因子改為1； |
