Hi-Survey軟件測量使用教程

Hi-Survey是中海達推出的Android平臺高精度測量軟件，本文教程適用于中海達全系列產品，其中包括海星達、中海達、華星和北斗海達四大品牌。

快速測量步驟

過程：“項目設置”-“儀器連接”-“基準站/移動站設置”-“碎部測量”

一、項目設置丨新建項目

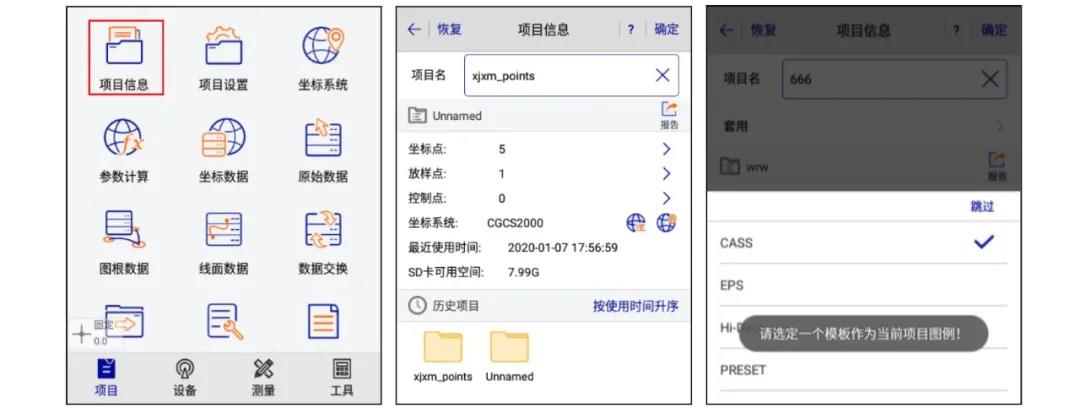

打開 Hi-Survey 軟件，軟件主界面如下：

2、 新建項目，點擊【項目】→【項目信息】，在下方輸入項目名， 點擊右上角“確定”。默認選擇“CASS”模板。

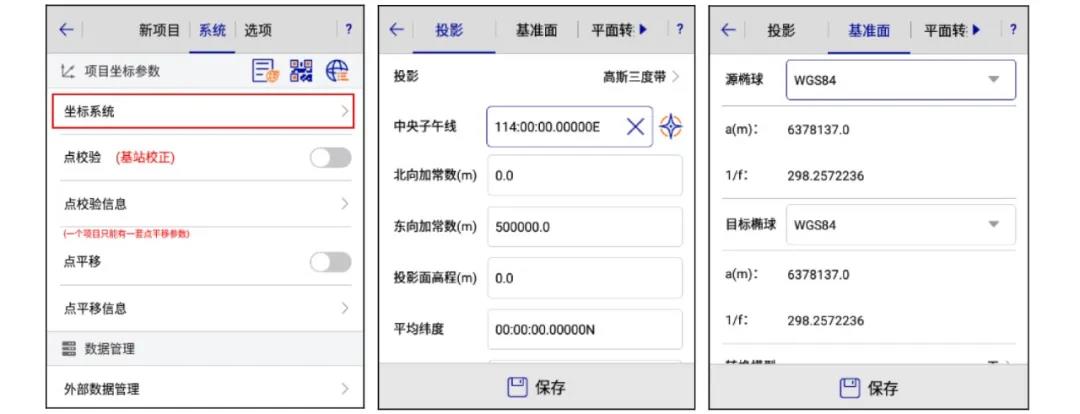

3、 項目設置，選擇坐標系統，設置橢球和投影參數。

二、儀器連接

【設備】→【設備連接】→連接→選擇RTK的SN號進行藍牙配對連接。

三、基準站/移動站設置

1、1+1（內置電臺）

①【設備】→【基準站】→基準站“接收機”位置

首先設置基準站“接收機”位置，若接收機架設在已知點上，勾選已知點設站；若接收機架設在未知點上，勾選平滑設站，設置平滑次數；完成數據鏈、電文格式等設置后，點擊右上角【設置】接收機將會按照設 置的平滑次數進行平滑，最后取平滑后的均值為基準站坐標。

②點擊【數據鏈】，選擇內置電臺，輸入相關參數。

協議：對應的電臺協議和空中波特率（例如：HI-TARGET19200）， 移動站的選擇與基準站保持一致；頻道：0~115 任意數字，移動站的設置要和基準站保持一致；

設置完數據鏈的相關參數后，還需設置電文格式、截止高度角（≤ 30°），以及“高級選項”中的定位數據頻率、是否需要勾選臨時靜態、功 率（高/中/低）、頻點表。

③點擊【高級選項】，設置定位數據頻率，是否開啟臨時靜態等， 點擊右上角【設置】，軟件提示設置成功。待主機語音報“UHF 基準站”，主機信號燈紅燈每秒閃爍兩次，說明基站設置成功，正在發送差分?jǐn)?shù)據。

等到基準站主機面板上信號燈綠燈呈規律性閃爍，以及電臺紅燈一秒 閃爍一次時，表示基準站主機自啟動成功，基準站在發射信號。如果信號 燈不閃爍，可以重啟接收機主機或重新操作一次，等到燈閃爍后方可斷開 連接進入移動站設置。

設置移動站以前，要清楚“數據鏈”的各項參數，基準站和移動臺要設成一致，移動臺才能收到基準站的信號。

④移動站設置

用藍牙方式連接上移動臺，確認移動臺數據鏈以及其他各項參數和基準站一致。移動站的設置與基準站連接的步驟相同，移動站的數據鏈參數必須要和基準站的一樣才能接收差分?jǐn)?shù)據。

參數設置與基站一樣后點擊右上角的“設置”，主機語音播報“UHF 移動臺”。稍等片刻，懸浮窗上顯示“固定”，便可以開始測量作業了。

2、單移動站CORS模式

操作：【設備】→【移動站】

輸入配置參數（數據鏈選項：SIM 卡放手簿選手簿差分，放機頭選內置網絡）

數據鏈設置 (輸入對應的 IP、端口及賬號密碼) 點設置按鈕獲取源列表后選擇源節點（兩星儀器選擇RTCM30_GG，三星儀器選擇RTCM32_GGB）保存返回。

設置好后保存設置登陸即可

四、碎步測量

進入碎部測量界面，當顯示固定后才可以采集坐標。當移動臺對中好在未知點上后，點擊“采集鍵 ”，輸入“點名”、“目標高”和“目標高類型”， 再點擊“確定”即可記錄該點。

參數計算

參數計算也是會經常用的功能，用于計算兩個坐標系統之間的轉換關系，參數計算類型包括：七參數、 三參數、四參數+高程擬合、四參數、高程擬合和一步法。

首先將控制點坐標導入軟件。在項目界面，點擊【坐標數據】→【控制點】→添加控制點，將所有控制點坐標手動輸入即可。

再點擊“參數計算”，計算類型選“四參數+高程擬合”，高程擬合選“固定差改正”（三個點以上，高程擬合可以選“平面擬合”方法）；隨后再添加點對，選擇一個采集點為源點，在目標點處輸入相應控制點坐標；最后點擊 “保存”。

添加完兩個以上的點對后，點擊“計算”，顯示計算出來的“四參數+高 程擬合”的結果，主要看旋轉和尺度。四參數的結果平移北和平移東一般 較小，旋轉在 0 度左右，尺度在 0.9999-1.0000 之間（一般來說，尺度越接近 1 越好），平面和高程殘差越小越好，確認無誤后點擊“應用”，軟件將自動運用新參數更新坐標點庫。
