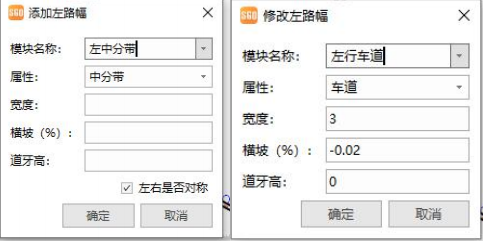

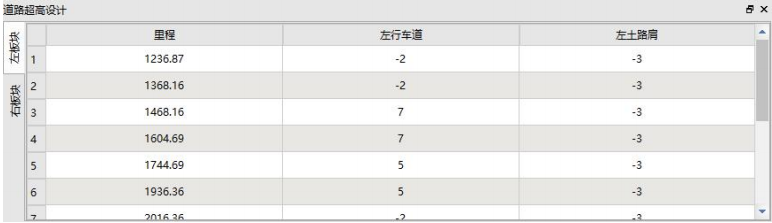

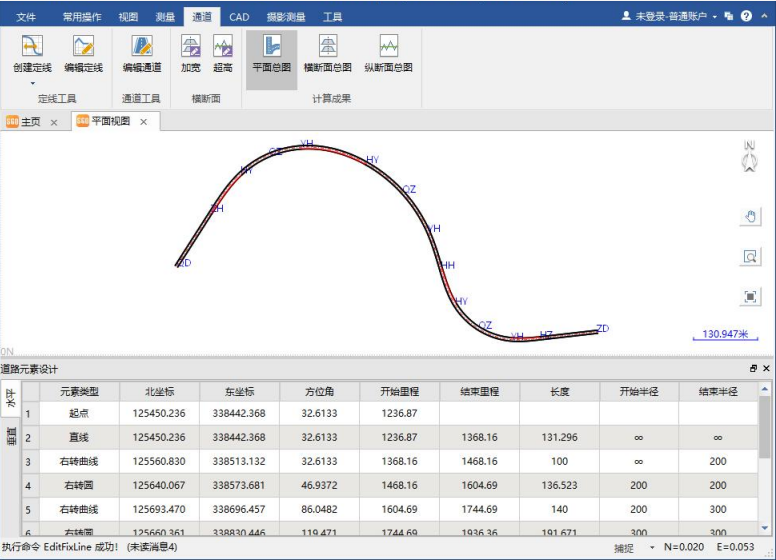

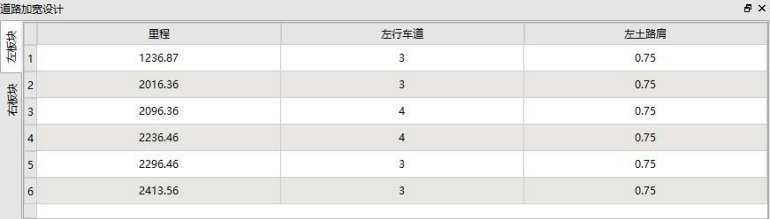

天宇RTK電腦端道路設計簡要說明通道模塊通常用來設計工程道路的平曲線和豎曲線，兼容工程之星 5.0 的道路文件格式，設計的道路可以直接導入工程之星 5.0，工程之星 5.0 的道路文件也可以使用 SGO 打開進行數據查看、編輯、結果查看。 一、創建定線 創建定線可以通過設計文件自己分別設計平曲線和豎曲線，也可以導入已有的道路文件，再對定線進行相應的查看或編輯。要導入已有的道路文件，點擊創建定線的下拉菜單-導入文件，即可導入工程之星 5.0 道路格式文件。要自行創建道路，單擊創建定線，即可創建一條空白定線，之后便可以對其進行道路元素的增、刪、改等操作。要繼續創建道路，或者對導入的道路文件進行針對修改，點擊編輯定線按鈕。 ■ 1、平曲線設計 道路元素設計視圖中點擊【水平】選項卡，進入平曲線設計模式。右鍵可以對道路平曲線要素進行增加、插入、刪除操作，雙擊已存在要素可對其進行修改。 平曲線設計中的設計方法沿用業內廣泛使用的元素法設計方法。道路元素分為直線、圓曲線和緩和曲線，用戶可以在道路設計幫助文檔中獲取更多平曲線設計的信息。  ■ 2、豎曲線設計 道路元素設計視圖中點擊【垂直】選項卡，進入豎曲線設計模式。右鍵可以對道路豎 曲線要素進行增加、插入、刪除操作，雙擊已存在要素可對其進行修改。 用戶輸入變坡點的道路里程、變坡點高程、變坡半徑即可對豎曲線要素進行更改。軟件會從小到大自動排列所有變坡點里程。  二：編輯通道 上述的定線是道路中線的設計，決定了道路的一般走向、坡度、方位、長度、曲率等信息，還需要對通道進行設計才能得到一條具有寬度、斜坡等要素的完整的道路。通道影響道路的寬度。一般的道路需要中心分隔帶、快速車道、慢速車道與非機動車道、人行道等通道要素。通過點擊編輯通道，即可分別對道路的左、右路幅進行通道的設計。右鍵標準路寬設計視圖，可以對左/右路幅進行通道的添加、插入、刪除等操作，雙擊已存在通道可對其屬性進行修改。  我們的軟件默認對左、右路幅采用相同的配置，即只需配置一邊路幅，另一邊也就配置完成了。如果需要分別調整，可以反選添加路幅中的“左右是否對稱”選框，或者設計完成后分別對不同的路幅雙擊進行修改。 三：設置通道加寬、超高 對于山路轉彎處或者其他情況下需要對某（些）通道進行加寬，點擊【加寬】按鈕，即可對不同里程不同道路路幅寬度分別進行加寬調整。  同樣的，某些情況下（不清楚使用場景），對某里程段通道的相應路幅進行超高，點擊【超高】按鈕，便可針對性的對不同里程不同道路路幅高程進行超高調整。

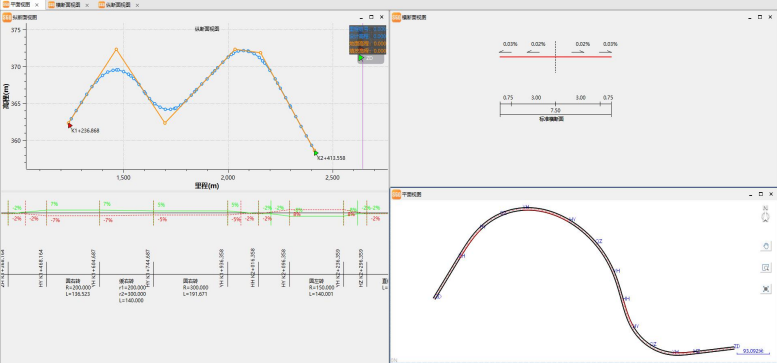

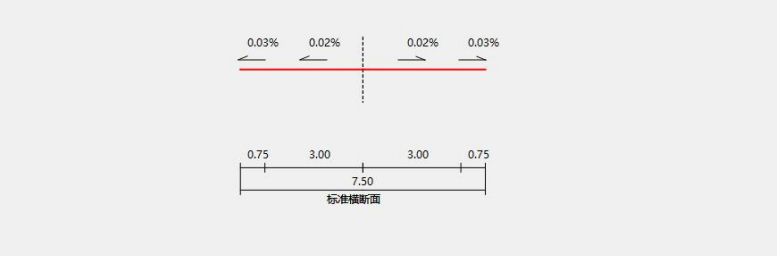

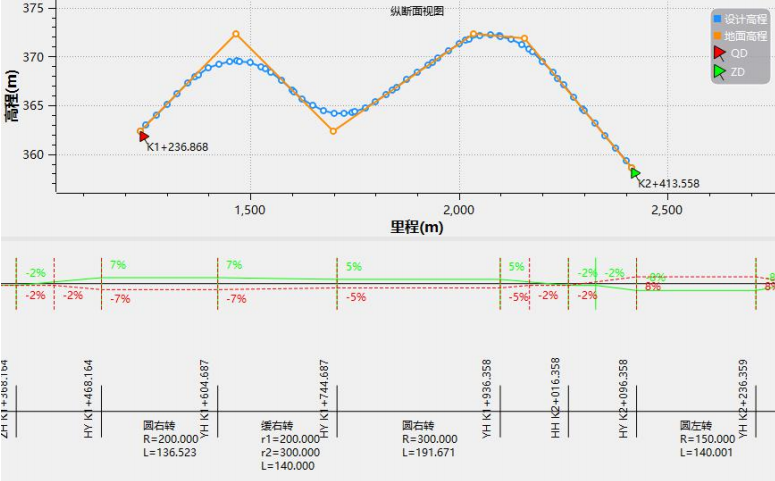

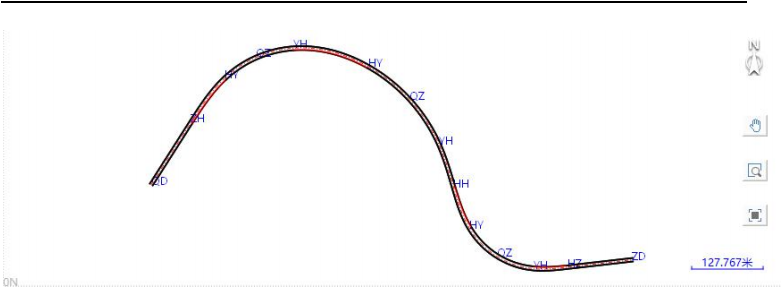

四：查看圖像化的道路設計結果 道路設計結果可視化可以通過道路的三種剖面來描述，點擊【平面總圖】可以查看道路的平面定線；點擊【橫斷面總圖】可以查看道路在不同里程處的橫斷面，以及道路加寬對橫斷面的影響效果；點擊【縱斷面總圖】可以查看道路的縱斷面剖面圖、道路超高漸變圖和線性示意圖。    也可以通過視圖菜單下的【拆分窗口】按鈕同時查看所有的道路設計結果圖。 |
