測量地形圖導入奧維地圖的操作步驟網址：http://www.renshiks.com/ 奧維互動地圖通過手機GPS導航可進行定位，在項目開工前期可用于控制點找點，將線路設計線路導入互動地圖進行粗略定位。線路設計圖（地形圖）一般是54坐標系統或西80坐標系統，而現在的導航地圖都是WGS84坐標系統，導入地形圖需要轉換參數。(如果工程地形為WGS84坐標系，則不需參數）。
一、轉換參數計算 轉換參數計算可以使用測量員、coord等軟件進行，需要項目區內不少于3個控制點坐標。
1、打開測量員，工具菜單→計算七參數。根據需要選擇對應目標參考橢球，設置項目區中央子午線，點擊下方保存按鈕。

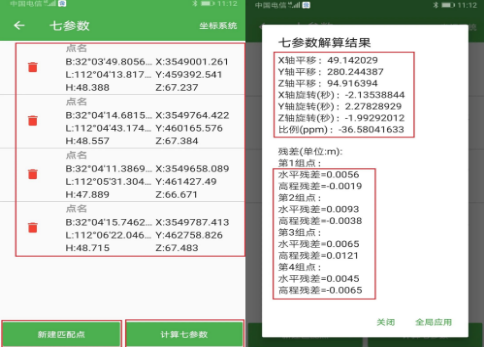

點擊藍色解算字標，進入?yún)?shù)解算界面。新建匹配點，輸入對應點的WGS84和西安80坐標，不少于三個點，計算七參數。計算出解算結果，對應查看復核殘差結果，若超限檢查測點坐標重新解算。

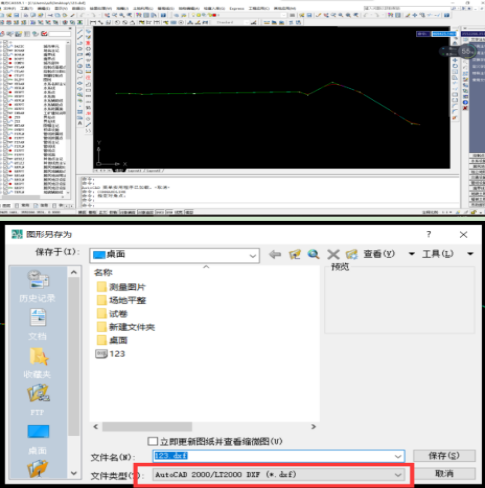

二、圖形導入奧維地圖 1、編輯需要導入的CAD圖形，奧維地圖對導入的CAD圖形圖元數量有一定限制，大家清理多圖元后可以將圖形做成塊（定位需要注意圖形坐標位置不能發生移動）。圖形編輯完畢，保存為2000dxf文件，奧維地圖識別2000版本的dxf文件。

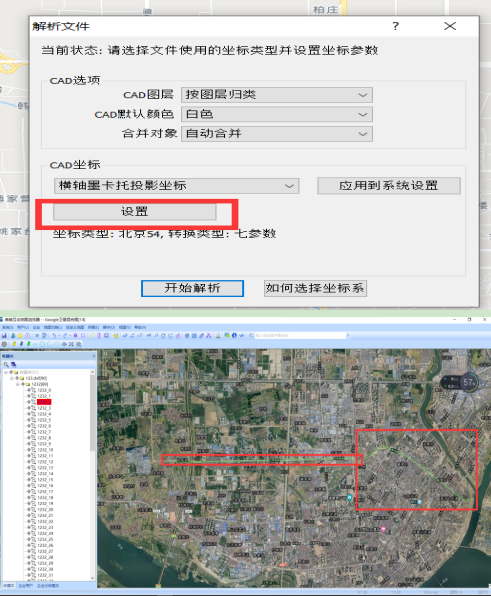

2、打開奧維地圖，按“系統”，“導入對象” 。選擇地形圖（地 形圖轉為 dxf 格式）。
輸入計算好的參數，保存確定。進行圖形解析，完成圖形導入。
檢查導入圖紙精度，確保精度參數解算控制點最好包裹整個項目區。電腦完成圖形導入后存入云盤，通過云端進行手機同步。 我們成都東英測繪儀器提供RTK、水準儀、全站儀等儀器，也承接一些工程測繪項目，如果你還有什么關于工程測繪，或者儀器方面的問題存在疑惑，歡迎留言或者來電咨詢我們。 |
