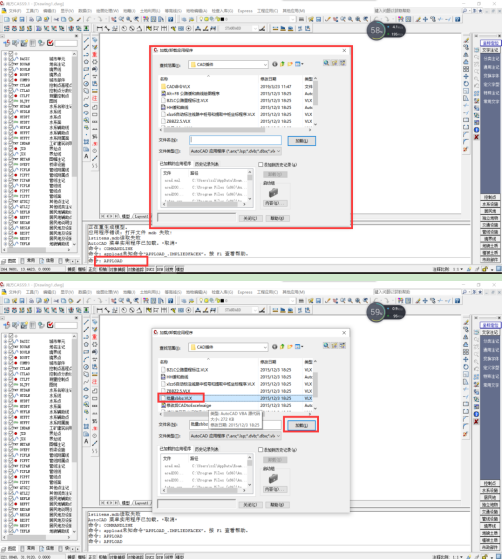

CAD插件的下載及使用方法網址：http://www.renshiks.com/ 一、加載插件 1、打開 CAD（或CASS）（注：在 CAD 中加載插件后，只有用 CAD 打開圖才能使用。） 2、在命令行，運行“appload”命令,彈出下面對話框。在“查找范圍”下拉列表中選取目標文件“zbbz”文件夾，點擊“zbbz.VLX”后點擊“加載”。
注：此操作完成后，插件可在本次打開的 CAD（或CASS）中使用， 當本次操作完畢關掉（CAD）軟件后再從新打開軟件，此插件將無 法使用，需重新加載。為避免重復加載麻煩，進行下一步操作即可。

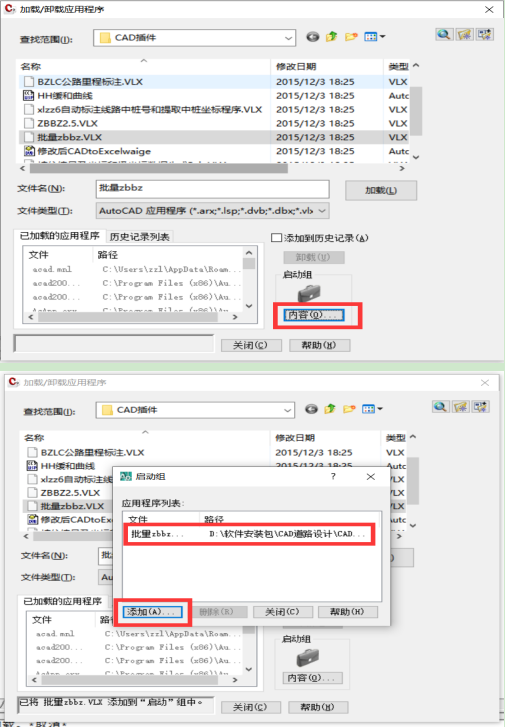

3、點擊對話框中的“內容”，再次選擇目標文件后，點擊添加即可。

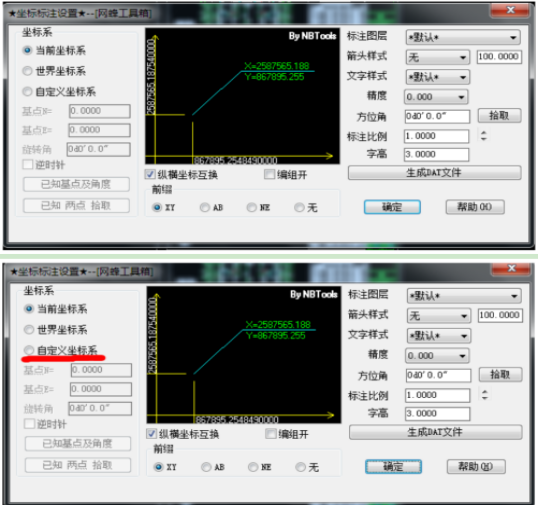

二、坐標轉換 1、打開需要轉換的圖紙（一般用結構圖，記錄好角點坐標，以備用），直接輸入“zbbz”命令后回車，出現對話框（第一次使用，回車后直接彈出此對話框，之后使用不會直接彈出， 輸入“o”命令回車后彈出。）選擇自定義坐標系。
2、選擇“標注圖層”（一般用 0 層）、“精度”（選擇 0）、“字 高”（一般 200 為宜，可根據圖示字體大小調整，一次調整不合適 可多次調整。），調整到需要格式即可進行坐標標注。
以上就是CAD插件的使用方法。如果有需要CAD插件以及上述插件的朋友，歡迎留言我們獲取相關資源。我們成都東英測繪儀器提供品類齊全的RTK、水準儀、經緯儀等儀器銷售，也承接工程測繪業務，有相關疑問的用戶歡迎留言咨詢我們。 |
