工程之星測量軟件5.0版本進行道路設計『元素法』操作詳解

我們知道科力達工程之星平曲線設計主要有兩種方法：交點法和元素法。元素法的曲線要素有：點、直線、緩曲、圓曲，每一段曲線都是由這些元素按照一定的序列進行組合的。下面我們成都東英測繪儀器就給大家詳細介紹工程之星測量軟件5.0版本進行道路設計『元素法』的詳細操作。


通常情況下先輸入起點坐標，然后依次輸入每個交點下的直線、第一緩曲、圓曲、第二緩曲，如果某個要素長度為“0”，直接跳過，輸入下一要素。

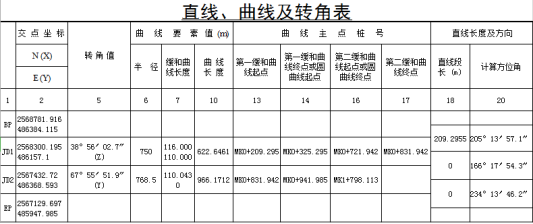

以下圖的數據為例，介紹元素法的操作步驟：

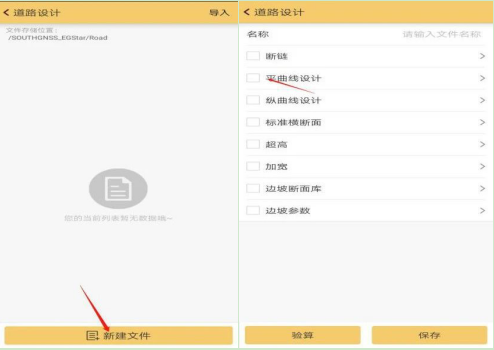

1、打開工程之星，進入主菜單界面，點擊“輸入”圖標，點擊“道路設計”，進入道路設計界面。點擊“新建文件”。輸入要設計的道路名稱，比如“318國道”，選擇“平曲線設計”。

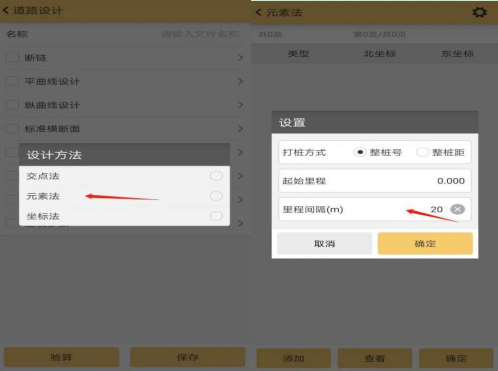

2、選擇“元素法”。點擊右上角齒輪圖標，設置道路的基本參數，如起始里程，里程間隔，點擊“確定”。

3、點擊“添加”，選擇“手動輸入”，開始道路元素的設計。

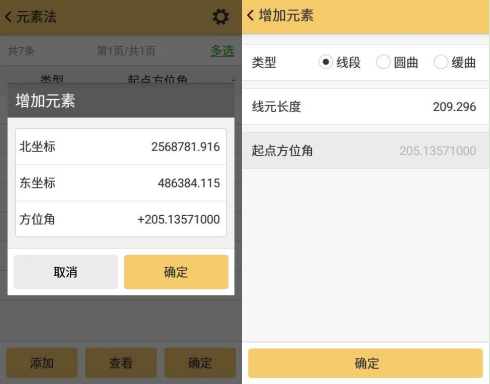

（1）輸入起點坐標（2568781.916，486384.115）、方位角為205.13571。 點擊“添加”，勾選“線段”，輸入“線元長度”，點擊“確定”。

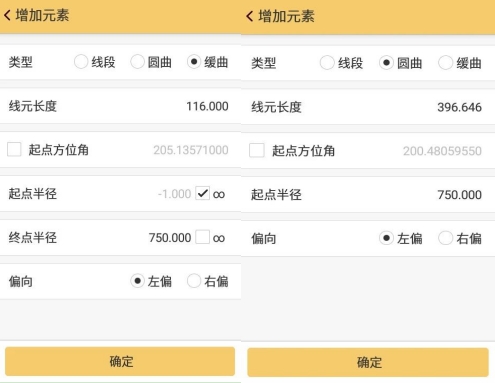

（2）點擊“添加”，勾選“緩曲”，輸入JD1第一緩和曲線長度，起點半徑選擇‘無窮大’，輸入終點半徑，然后根據要素表轉角數值，選擇正確的偏向，負值或“Z”選左偏，正值或“Y”選右偏，點擊“確定”。點擊“添加”，勾選“圓曲”，輸入JD1圓曲線長度、起點半徑，根據要素表轉角數值，選擇正確的偏向，負值或“Z”選左偏，正值或“Y”選右偏，點擊“確定”。

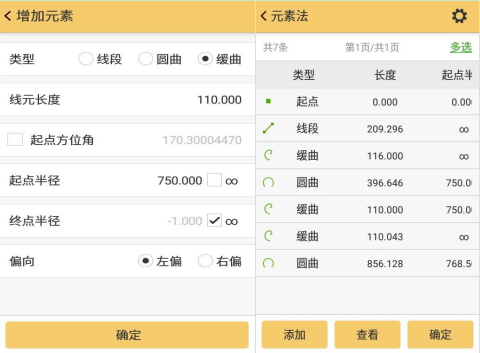

（3）點擊“添加”，勾選“緩曲”，輸入JD1第二緩和曲線長度，輸入起點半徑，終點半徑選擇‘無窮大’，然后根據要素表轉角數值，選擇正確的偏向，負值或“Z”選左偏，正值或“Y”選右偏，點擊“確定”。重復上述步驟，依次輸入每個交點的要素。最后，照順序輸完后，點擊“查看”。

（4）可以看到道路中線的圖像顯示，通過圖形的走向初步判斷道路設計是否正確。點開“逐樁坐標”，檢查中樁坐標是否與圖紙一致。檢查無誤后，道路設計完成，可以進行后續操作。
