【應用案例】徠卡激光掃描設備在高層小區建筑測量中的應用網址：http://www.renshiks.com/ 一、項目背景 隨著城市的發展，高層建筑小區的地形測量、立面測量，竣工測量，地下車庫的測量等成為常規測繪任務的重要部分，高層建筑往往樓間距小，樓層高，公共設施多，建筑物復雜，常規測量儀器如GPS、全站儀等單點測量手段耗時長，效率低，難以滿足日益發展的測繪需求。為了提高生產效率，2019年8月烏市某單位采用徠卡Backpack移動激光掃描系統對烏魯木齊市某小區進行試點掃描測量。 二、項目實施所用設備 徠卡Pegasus Backpack背負式移動掃描系統 三、項目實施過程描述 1、 外業采集 徠卡Pegasus Backpack是一款集成了激光系統、高清相機、GNSS、高精度慣導系統的移動背包激光掃描設備，系統采用人體工學設計，單兵作業，可實現室內外三維激光點云的持續不間斷采集作業。本次項目共采集掃描小區面積35000㎡，外業人員僅一人，采集用時47min。

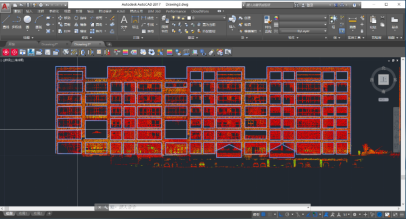

2、內業數據處理 徠卡移動背包配備了Pegasus Manager全自動掛機處理軟件，只需設置好參數選項，勾選處理步驟，即可一鍵式自動掛機處理數據。可輸出Las、e57等標準格式數據，本次數據處理共用時3h，數據精度5cm。 獲取點云數據后，我們采用徠卡Cloudworx軟件進行立面繪圖，Cloudworx基于Cyclone強大的數據庫，直接在AutoCAD軟件上加載點云數據，進行點云切片繪圖。同時，我們采用EPS軟件進行地物屬性的附著、高程點刺點及地形圖制圖，從點云到最終數據成果高效完成。

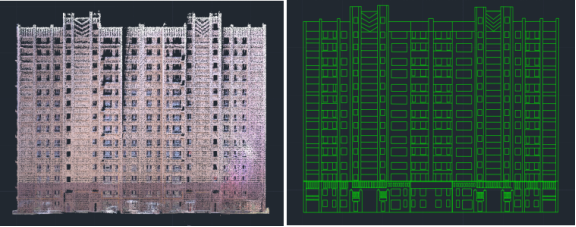

四、成果展示
五、結論 隨著測繪科學技術的發展，新型三維激光移動掃描設備高效率、低成本等優勢逐漸在常規測繪的應用中開始凸顯，同時，傳統測繪由單點作業開始向高精度，真三維，海量空間數據邁進，隨著技術的不斷發展和成熟，我們相信空間信息的獲取和展現將變得更加輕而易舉。 |
