【應用案例】徠卡GeoMoS自動化監測系統在漫灣水電站的應用

一、項目背景

漫灣水電站是瀾滄江干流水電基地開發的第一座百萬千瓦級的水電站。上游為小灣水電站、下游為大朝山水電站。由于流紋巖體結構碎裂，節理裂隙發育，在大壩左岸邊坡曾發生過兩次較大規模的邊坡坍滑。進入電站運行期，電站采用外部變形、繞壩滲流、傾斜觀測孔三個項目作為常規觀測項目進行長期觀測。外部變形采用徠卡GeoMoS自動化監測系統進行實時監測。

二、用戶需求

1、外部變形監測采用TPS與GNSS聯合監測，雙系統檢核；

2、系統需要具備及時預警功能，避免事故發生；

3、系統支持二次開發，數據可以調取至管理中心系統中；

4、兼容多種通訊和供電方式，現場采用光纖通訊；

5、監測精度需要達到規范的高精度要求。

三、項目概況

1、實施時間：2019年

2、客戶單位：某設計院

3、監測軟件：徠卡GNSS Spider、徠卡GeoMoS_CH

4、監測設備：徠卡GM30接收機*6、徠卡AR10天線*6 、徠卡TM50*1

5、通訊方式：光纖通訊

6、供電方式：220VAC+太陽能光伏發電

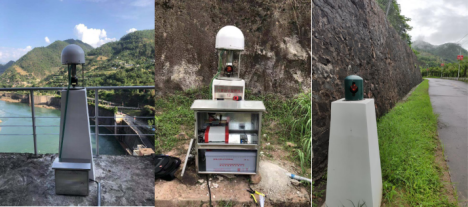

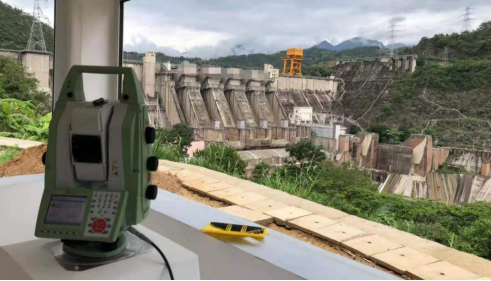

表面監測點15個，包含GNSS監測點與全站儀監測棱鏡，通過徠卡GNSS Spider及徠卡GeoMoS_CH軟件進行控制，并以其為核心，輔之通訊供電等相關設備。在現場的實施中通訊方式采取光纖進行通訊線路的設置，監測機器人徠卡TM50和徠卡GM30均采取光纖通訊的方式進行，利用客戶原有為內觀設備鋪設的光纖，將測量機器人采集到的數據傳輸?shù)接^測中心，同時結合現場的情況，采取壩區的220V市電對監測機器人和GNSS設備進行供電。

四、運行情況

漫灣電廠樞紐區邊坡監測自動化系統自正式進入試運行期以來，全站儀、GNSS及供電、通訊等子系統運行基本穩定良好。截止目前，全站儀監測點的平面位移精度普遍在±0.001m，高程精度±0.001m。GNSS測點平面位移精度普遍在±0.002m，高程精度±0.004m。精度滿足設計要求。全站儀每天監測頻次為6次，GNSS解算時段為24H，每個測點、每個測量周期的數據均能正常接收和解算，并提供異常數據和異常情況報警消息提示，系統穩定可靠，達到了設計預期效果，為漫灣電廠樞紐區邊坡的安全預警工作提供了可靠手段。

五、總結

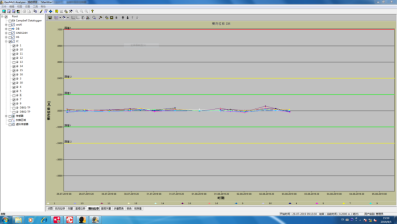

GNSS監測系統在徠卡GeoMoS Analyzer中橫向過程線GNSS監測系統在徠卡GeoMoS Analyzer中縱向過程線GNSS監測系統在GeoMoS Analyzer中高程過程線五、總結漫灣水電站監測項目是徠卡GeoMoS自動化監測系統的一個應用范例。漫灣水電站監測項目自系統完成安裝和調試工作后，系統運行平穩良好，數據完整，經過持續的自動化監測，監測數據與庫區水位漲落的趨勢吻合，監測成果精度達到毫米級，完全滿足客戶對精度的要求。徠卡GeoMoS自動化監測系統解決了傳統監測手段的效率低、成本高等問題，并提供了良好的評估數據，可以根據結果進行及時預警，方便管理者提前采取措施，真正的保障了人民的生命和財產安全。
