硬件一體化:
集智能全站儀和GNSS系統于一體,突破傳統作業模式,省時省力,適于任何類型的作業。
軟件一體化:
兩套測量系統集成于一套測量軟件,操作便捷,快速處理。
測量模式任意切換:
GNSS和全站儀測量模式任意切換,兩種測量模式相輔相成,有效地彌補單一測量設備的缺陷。
數據無縫對接:
兩大測量系統功能集成于一套測量軟件,避免兩大獨立系統之間數據互傳的過程,實現數據無縫對接。
顛覆性的測量流程模式:
擺脫傳統先控制后測量的測量模式,實現免控制測量,即用即測,降低對控制點的依賴。
有效提高測量精度:
結合GNSS測量模式,減少誤差積累的過程,提高測量精度,在作業范圍內確保一致的高精度。
免控制測量:
改變傳統先定向后測量的作業模式,GNSS測量系統可直接測定超站儀架站位置,為超站儀提供了控制,無需常規的控制點和導線測量。實現無加密控制的即用即測作業模式,可先測量后定向或一邊測量一邊定向。
無誤差積累:
在作業半徑范圍內,定位精度達到厘米級,不存在誤差積累,整個測區確保一致的高精度。
無需引測:
不受控制點和障礙物影響,頂空通視即可開始作業。
靈活多樣的定向方法:
實現基于一個已知點的單點定向,無已知點的任意定向以及基于多個已知點的多點定向功能,靈活應對不同的作業環境和作業條件。
傳統常規測量:
可用于常規的角度、距離以及坐標等數據采集測量,沒有過多繁瑣的程序和步驟,快速便捷。
工程建設放樣:
具備各種放樣功能,可在作業工地現場進行大規模的點、線路、平面的放樣工作,實時記錄和檢查已放樣樁點位置,進行現場質量控制,最大限度的保證工程放樣的施工作業。
管線測量:
市政管線的存量摸底、增量登記,水務、燃?xì)狻㈦娏Φ刃袠I(yè)施工、設計、線路勘測等。在一些難通視的山區和丘陵地段更加能夠有效的發揮其便捷、高效的作用。
地形測量:
可用于大比例尺地形圖測繪,無需考慮復雜的導線布設控制點,快速采集碎部點,外業數據實時無線傳輸,提高測量工作效率。
市政設施采集:
快速采集城市中的橋梁、路燈、消防栓、配電箱、井蓋、燃?xì)饩皇艹鞘袦y量障礙影響。
公路測量:
超站儀集定位和測量于一體,在公路工程建設中具有廣泛的應用,可以覆蓋公路勘測、施工放樣、監理。在自然條件比較惡劣的地區能快速完成在公路測量控制點加密工作、公路地形圖測繪、中樁測量、橫斷面測量、縱斷面地面線測量等。
國土測量:
規劃土地權屬,解決土地糾紛;土地承包量算面積,農村土地承包經營權確權、登記、發證;山洪災害調查評價,林業資源調查,土地面積測量,以及地質調查與農業普查野外調查和數據采集等。

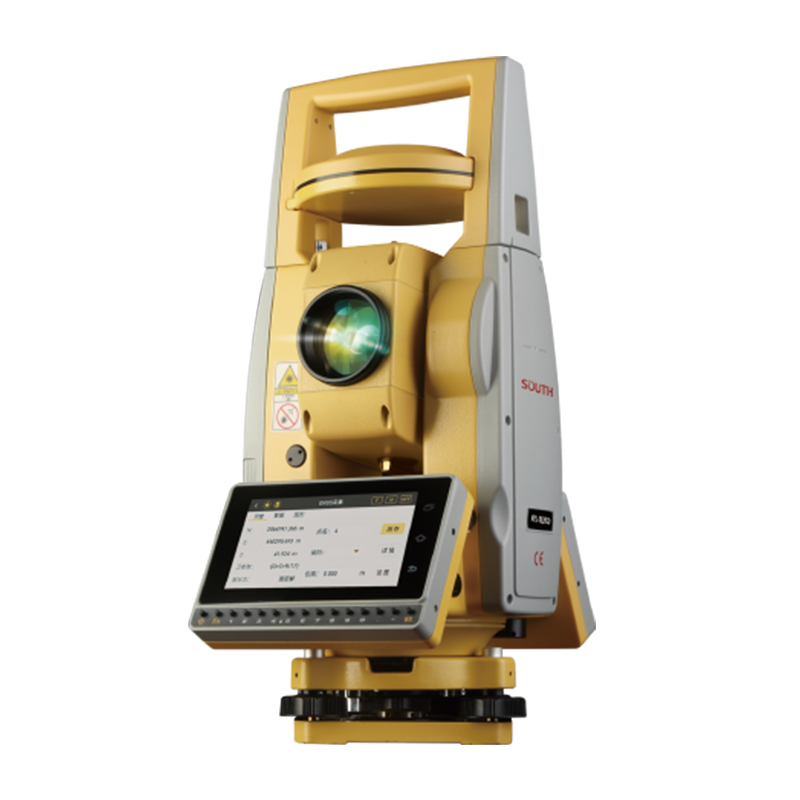

NTS-582一體式智能超站儀技術參數
距離測量(有合作目標)
測程*
單棱鏡
5000m
反射片(60mmX60mm)
800m/1500m/2000m
精度
±(2+2ppm?D)mm
測量時間
精測0.3秒、跟蹤0.1秒
免棱鏡距離測量(無合作目標)
測程
柯達灰(90%反射率)
±(3+2ppm?D)mm
0.3-3秒
角度測量
測角方式
絕對編碼測角技術
碼盤直徑
79mm
最小讀數
0.1″ /1″ /5″ 可選
2″
探測方式
水平盤:對徑 垂直盤:對徑
望遠鏡
成像
正像
鏡筒長度
154mm
物鏡有效孔徑
望遠:Ф45mm;測距:Ф50mm
放大倍率
30X
視場角
1°30′
分辨率
3″
最短對焦距離
1.2m
系統綜合參數
補償器
雙軸液體光電式電子補償器(補償范圍:±4′、±6′ 可選,分辨率:1″)
棱鏡常數修正
輸入?yún)?shù)自動改正
水準器
管水準器
30″/2mm
圓水準器
8′/2mm
激光對中器(光學對中器可選)
亮度調節
4級調節
激光器裝載方式
直接裝進豎軸,與豎軸同軸,對中更精準
GNSS測量性能
衛星跟蹤
401通道數
信號跟蹤
BDS-2:B1、B2、B3
GPS:L1、L2C、L2P、L5
GLONASS:L1、L2
SBAS支持
GNSS特性
首次定位時間
冷啟動<50s,熱啟動<45s
信號重捕
<3s
初始化時間
<15s(基線長小于5km)
初始化置信度
>99.9%
定位精度
標準單點定位
單頻:H≤3m V≤5m(1σ,PDOP≤4)
偽距差分
H:±0.5m V:±1.0m
靜態差分
H:±(2.5mm+1ppm?D) V:±(5mm+1ppm?D)
實時動態差分
H:±(10mm+1ppm?D) V:±(20mm+1ppm?D)
系統配置
操作系統
Android 6.0
處理器
MT6753
內存
RAM:3GB,ROM:32GB
數據通訊及傳輸
網絡
全網通
藍牙
支持
WIFI
USB
麥克風/喇叭
接口
USB-TypeC接口、TF卡座、SIM卡座:Micro-SIM
顯示部分
屏幕類型
TFT液晶屏
屏幕分辨率
720*1280
機載電池
電源
鋰電池X3
電壓
7.4V
連續工作時間
12小時
充電
配座充
尺寸及重量
尺寸
175mmX235mmX410mm
重量(含電池)
6.6Kg
環境性能
防水防塵
IP55
工作溫度
-20℃~60℃
存儲溫度
-30℃~70℃
*良好天氣:陰天、微風、無霧、能見度約40km,D為實測距離,單位以毫米計。
