東英測繪——科力達全站儀未知點坐標測量操作步驟

當全站儀進行坐標測量時，通過設置測站坐標、后視方位角、儀器高和棱鏡高，即可直接測定未知點的坐標。

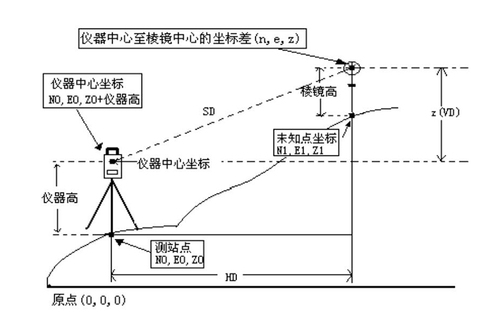

未知點坐標計算及顯示過程如下：

測站點坐標：(N0, E0, Z0)

儀器中心至棱鏡中心的坐標差：（n,e,z）

未知點坐標：（N1，E1，Z1）

N1 = N0 + n

E1 = E0 + e

Z1 = Z0 + 儀器高 + z – 棱鏡高

操作步驟如下：

1、設置測站坐標和儀器高/棱鏡高?！?

2、設置后視方位角。※2

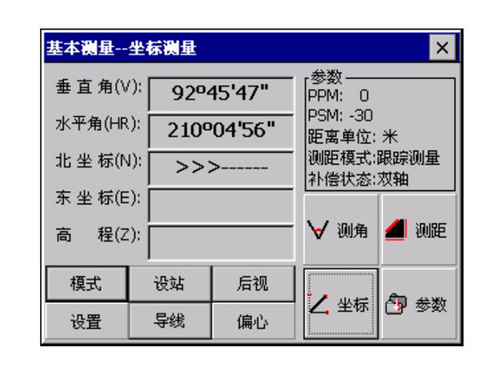

3、照準目標點?！?

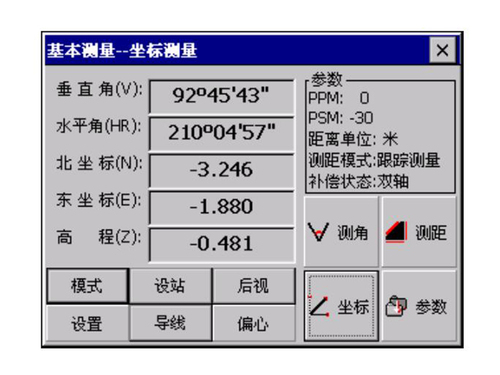

4、單擊[坐標]鍵。測量結束，顯示結果?！?)

※1：若未輸入測站點坐標，則以上次設置的測站坐標作為缺省值。若未輸入儀器高和棱鏡高，則亦以上次設置的代替。

※3：單擊[模式]鍵，可更換測距模式(單次精測/N次精測/重復精測/跟蹤測量)。

※4：要返回正常角度或距離測量模式可單擊[測角]/[測距]鍵。

以上就是科力達全站儀未知點坐標測量操作步驟，如果你還有什么不了解的地方，歡迎留言或者在線咨詢，我們會及時與您聯系。東英測繪儀器有限公司提供RTK/GPS、全站儀、水準儀、經緯儀、無人機等測繪儀器的銷售、租賃、檢定、校正、維修等服務，也承接測繪培訓與各種內外業工程測量任務，有相關的需要了解都可以留言或者在線咨詢我們，我們將詳細為你解答。
