東英測繪——科力達激光垂準儀對中整平操作詳解

本次以科力達ML401S激光垂準儀為例進行講解

1、將三腳架安置在測試點上，儀器安裝在三腳架基座強制中心孔內，鎖緊基座的固定紐，使儀器穩定。

2、調節三腳架高度，使望遠目鏡高度與觀測高度大致相同。

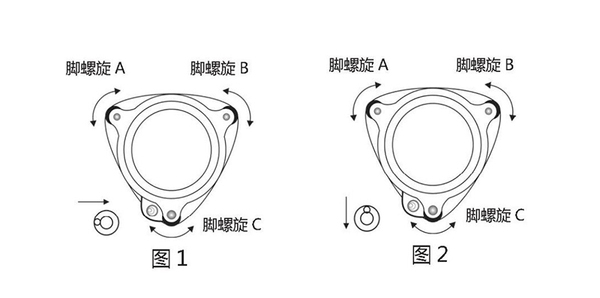

3、相向轉動腳螺旋A、B使氣泡移至垂直于A、B連線的圓水準器線上（如圖1），轉動腳螺旋C，使水泡居中圓水準器中心（圖2）

4、打開上下激光開關14，第一次按下“開”打開瞄準激光器，第二次打開下激光開關15，松開基座固定紐，平移儀器至對點激光點與基準點對準

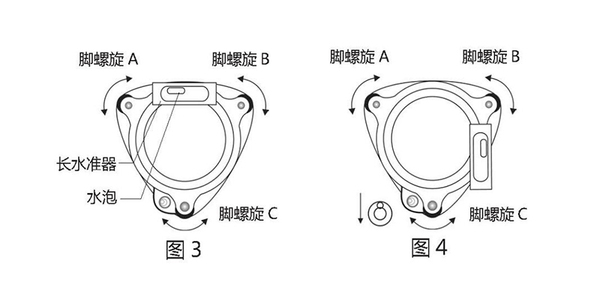

5、轉動儀器使長水準器與腳螺旋A、B連接線平行；相向轉動腳螺旋A、B，使水泡居中于長水準器中心（圖3），轉動一使長水準器與A、B連接線垂直（圖4），轉動腳螺旋C，使水泡居中于水準器中心。轉動儀器，重復以上步驟，直至儀器轉動任意角度時，水泡都能居中于水準器的中心。

6、重復步驟5至儀器整平并確認激光對點器對中。確認對中、整平完成后，可將對點激光關閉以節省用電。
