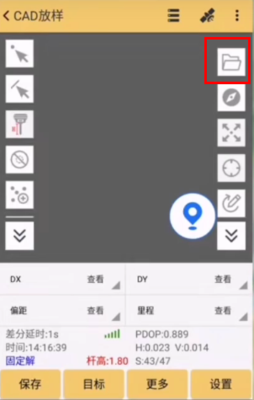

東英測繪——CAD直線放樣輕松搞定工程之星5.0 CAD放樣功能升級優化后，直線放樣，該怎么操作？ 一、底圖導入 1、打開H5/H6手簿，用數據線/微信/QQ等方式，把CAD底圖導入到手簿內存中，這里我們建議導入DWG/DXF格式的CAD文件。 2、點擊工程之星5.0【測量】菜單的“CAD放樣”，進入CAD放樣界面，點擊右上角的“文件夾圖標”，根據存儲路徑找到我們導入的目標文件，點擊“確定”。

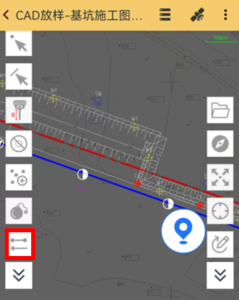

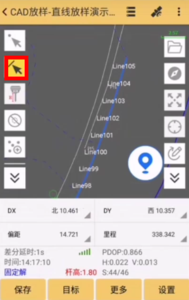

二、直線放樣 1、點擊左上角的第二個圖標：加直線的圖標

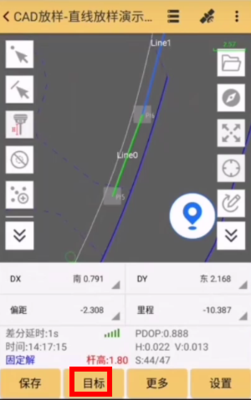

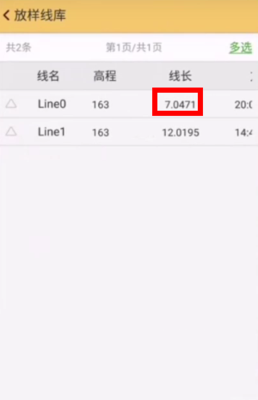

2、點擊“目標”，進入“放樣線庫”的界面，我們向左滑動該直線，查看一下線長，因?yàn)檫@線長與我們放樣直線的里程有關，這里，我們看到該線長7.0471。

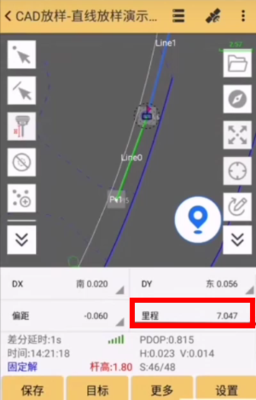

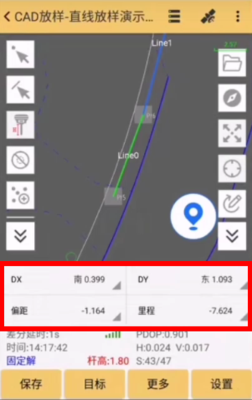

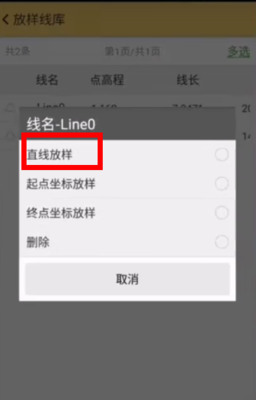

3、點擊該線段，彈出一個選擇框，我們選擇“直線放樣”，然后去到該直線的起點，此時，我們會聽到RTK提示，已經來到了起始點A的附近，我們觀察手簿屏幕上的DX、DY的數值來移動RTK的位置，當偏距為“0”時，即當前位置在目標線上，將里程移動到接近0，即說明我們找到了起點的位置。

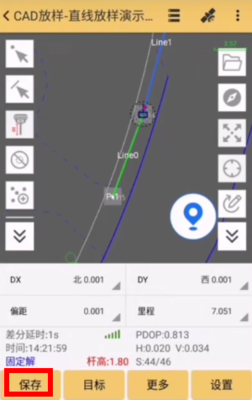

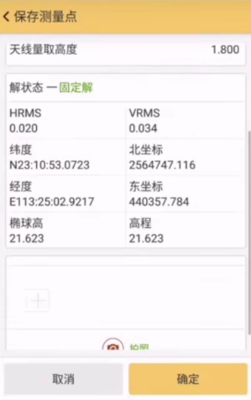

4、點擊“保存”后，就可以測存放樣位置的坐標，方便作業人員查閱已放樣的點和放樣精度。輸入點名“Pt1”，然后點擊“確定”，保存好之后，我們需要在地面上做一個記錄，打上木樁與標記方向，方便我們作業人員后續施工時判別方向。

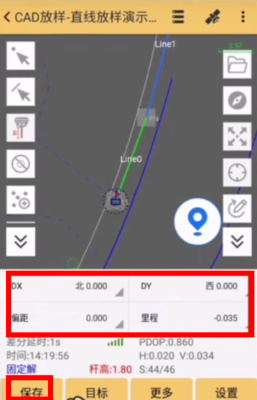

5、接著，我們?nèi)サ浇K點的位置，終點的位置也只需要偏距為0，然后里程接近于我們的線長7.04，找到終點后，我們點擊“保存”，輸入點名“Pt2”，然后點擊“確定”，接著我們?cè)诘孛嫔献鲆粋€(gè)記錄，打上木樁，我們這一條直線放樣就完成了。
若我們需要反向放樣，從終點到起點，我們可以選擇“反向里程”功能。
以上就是CAD直線放樣方法，如果你還有什么不了解的地方，歡迎留言或者在線咨詢，我們會及時與您聯系。東英測繪儀器有限公司提供RTK/GPS、全站儀、水準儀、經緯儀、無人機等測繪儀器的銷售、租賃、檢定、校正、維修等服務，也承接測繪培訓與各種內外業工程測量任務，有相關的需要了解都可以留言或者在線咨詢我們，我們將詳細為你解答。 |

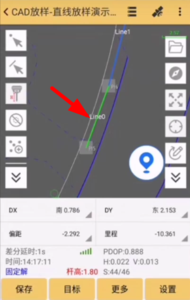

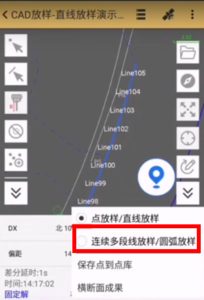

，在圖上選中我們需要放樣的線段，選中后，我們會看到一條綠色的目標線段Line0。若圖上有多線段或圓弧，點擊“更多”，選擇“連續多段線放樣/圓弧放樣”。
