東英測繪——等高線法土方計算

用戶將白紙圖掃描矢量化后可以得到圖形。但這樣的圖都沒有高程數據文件，所以無法用前面的幾種方法計算土方量。

一般來說，這些圖上都會有等高線，所以，CASS 2008開發了由等高線計算土方量的功能，專為這類用戶設計。

用此功能可計算任兩條等高線之間的土方量，但所選等高線必須閉合。由于兩條等高線所圍面積可求，兩條等高線之間的高差已知，可求出這兩條等高線之間的土方量。

點取“工程應用”下的“等高線法土方計算”。

屏幕提示：選擇參與計算的封閉等高線可逐個點取參與計算的等高線，也可按住鼠標左鍵拖框選取。但是只有封閉的等高線才有效。

回車后屏幕提示：輸入最高點高程：<直接回車不考慮最高點>

回車后：屏幕彈出如圖8-40總方量消息框；

計算總方量消息框

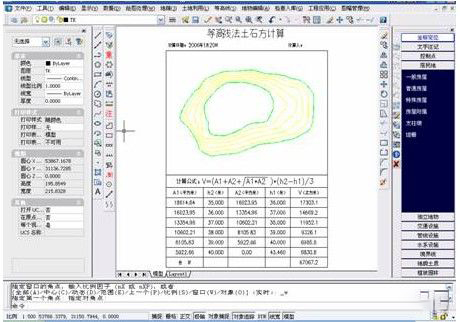

回車后屏幕提示：請指定表格左上角位置：<直接回車不繪制表格>在圖上空白區域點擊鼠標右鍵，系統將在該點繪出計算成果表格，如圖8-41：

可以從表格中看到每條等高線圍成的面積和兩條相鄰等高線之間的土方量，另外，還有計算公式等。

區域土方量平衡

土方平衡的功能常在場地平整時使用。當一個場地的土方平衡時，挖掉的土石方剛好等于填方量。以填挖方邊界線為界，從較高處挖得的土石方直接填到區域內較低的地方，就可完成場地平整。這樣可以大幅度減少運輸費用。

在圖上展出點，用復合線繪出需要進行土方平衡計算的邊界。

點取“工程應用\區域土方平衡\根據坐標數據文件(根據圖上高程點)”

如果要分析整個坐標數據文件，可直接回車，如果沒有坐標數據文件，而只有圖上的高程點，則選根據圖上高程點。

命令行提示：選擇邊界線點取第一步所畫閉合復合線

輸入邊界插值間隔（米）：<20>

這個值將決定邊界上的取樣密度，如前面所說，如果密度太大，超過了高程點的密度，實際意義并不大。一般用默認值即可。

如果前面選擇“根據坐標數據文件”，這里將彈出對話框，要求輸入高程點坐標數據文件名，如果前面選擇的是“根據圖上高程點”，此時命令行將提示：

選擇高程點或控制點：用鼠標選取參與計算的高程點或控制點

回車后彈出如圖8-42對話框：

同時命令行出現提示：

平場面積= XXXX 平方米

土方平衡高度= XXX 米，挖方量= XXX立方米，填方量=XXX立方米

點擊對話框的確定按鈕，命令行提示：

請指定表格左下角位置：<直接回車不繪制表格>

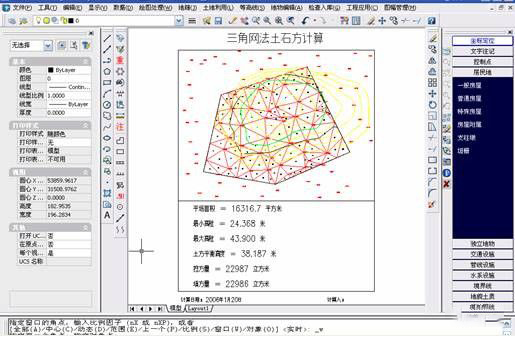

在圖上空白區域點擊鼠標左鍵，在圖上繪出計算結果表格，如圖8-43。
