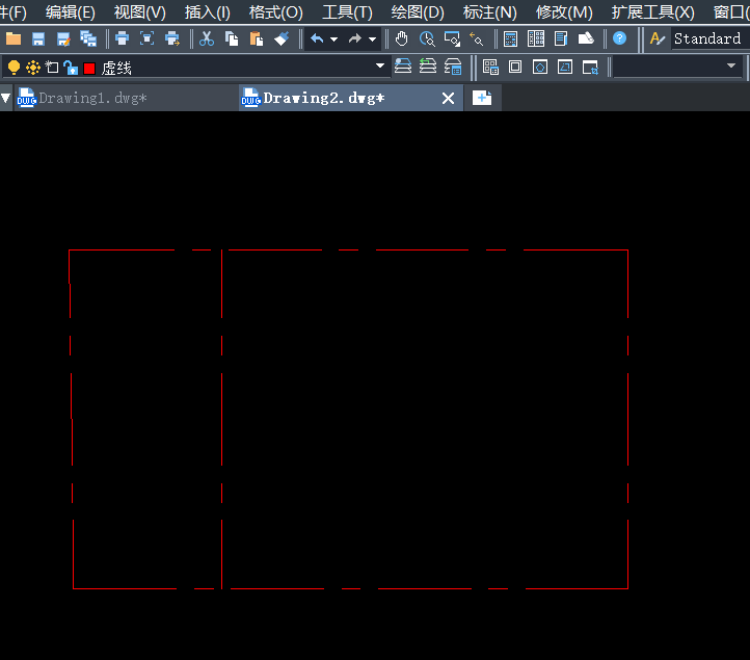

東英測繪——CAD中如何繪制建筑平面圖？在建筑工程以及電子模型中我們常用到CAD來進行圖紙的繪制，接下來給大家講解一下CAD中繪制建筑平面圖的步驟。 1、打開CAD軟件，繪制軸網（如下圖所示），點擊【格式】-【圖層】新建一個名稱為虛線，修改樣式為紅色虛線的線性，用直線命令畫軸網。
2、輸入命令【O】，偏移軸線，得到如下圖形。
3、將偏移后的線段改為黃色實線，如下圖所示。

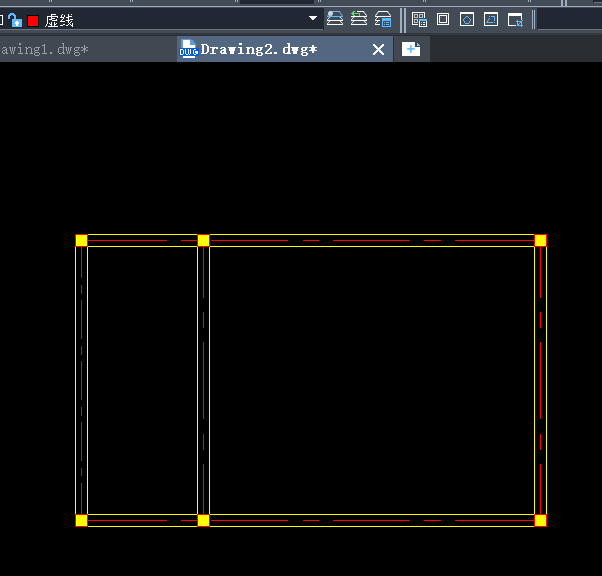

4、運用【多邊形】命令，繪制垂直點的正方形，充當建筑的柱體，并將其填充為黃色，如下圖所示。

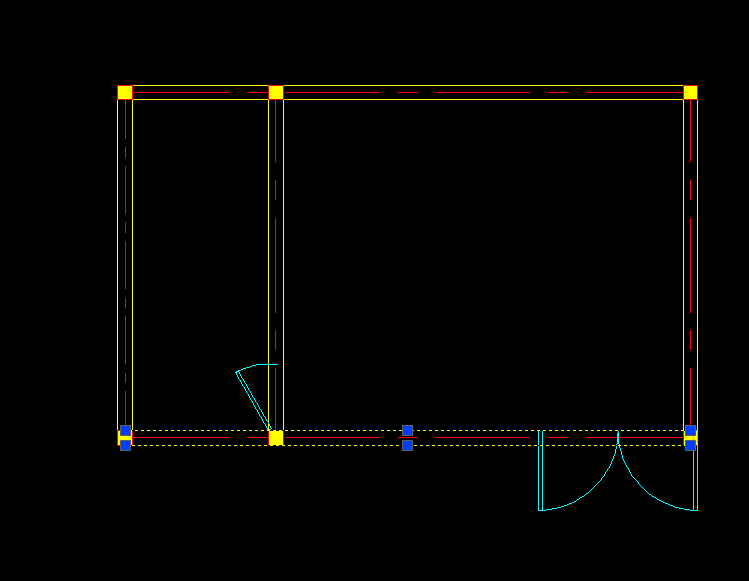

5、接著繪制建筑的門窗，點擊上方的【工具選項板】按鈕，在彈出對話框中選擇【建筑】，將門窗圖繪制，適當修改比例與角度，顏色設置為青色，得到效果圖如下。

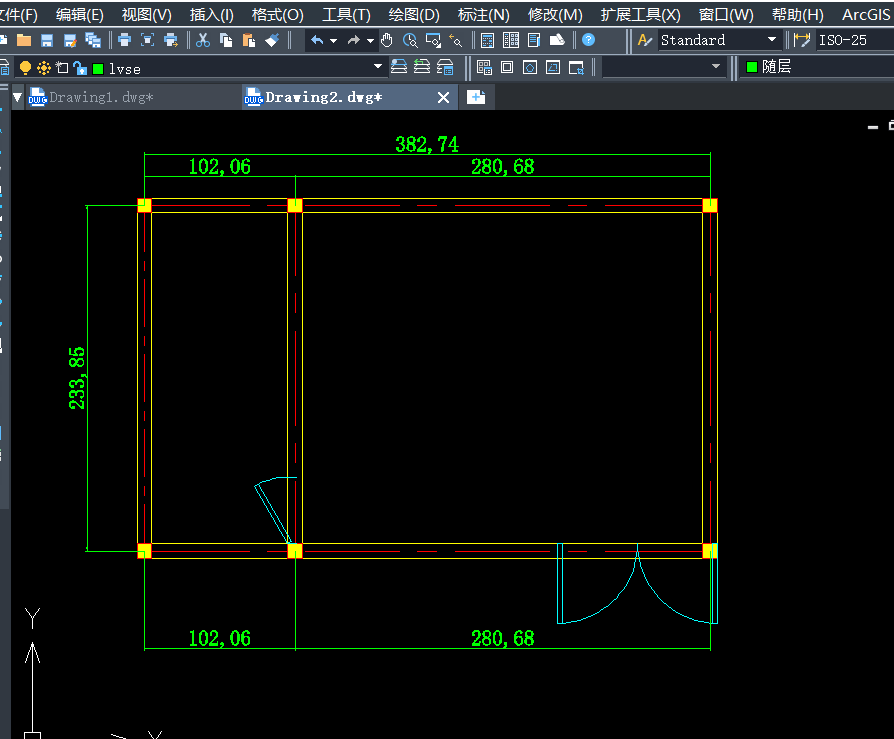

6、給建筑添加標注，適當修改文字大小，顏色設置為綠色，最后得到效果圖如下。
