東英測繪——RTK實景放樣操作

實景放樣要點：點擊AR放樣按鈕-實景放樣導航-一步到位放樣完成

1、點擊AR放樣按鈕

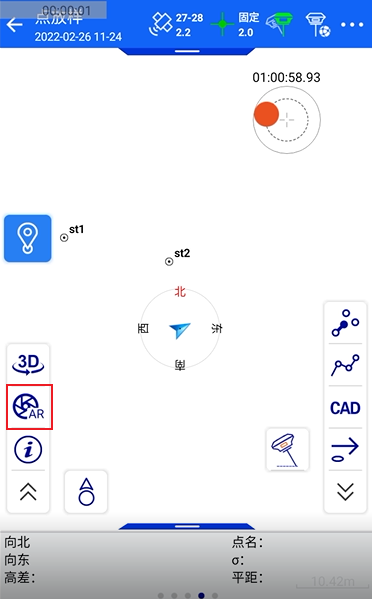

在放樣界面（點放樣、線放樣）點擊AR放樣按鈕，進入實景顯示

2、實景放樣導航

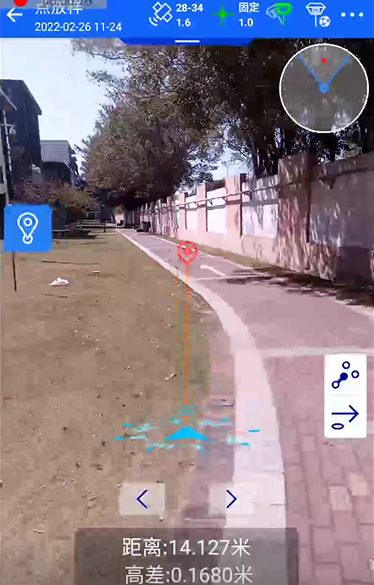

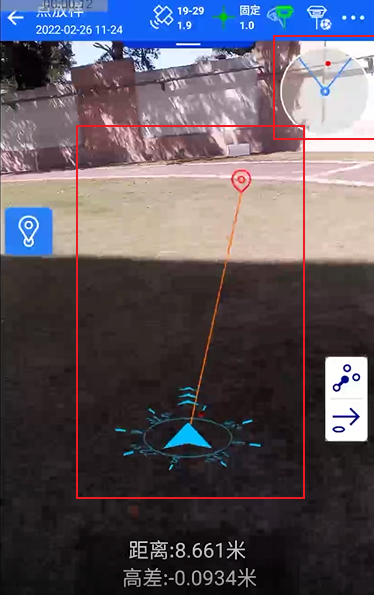

根據實景導航頁面的頂部雷達區域、底部距離顯示和實時場景顯示繪制區域，進行導航至靠近放樣點區域（此時實景畫面由手簿攝像頭提供）

3、一步到位放樣完成

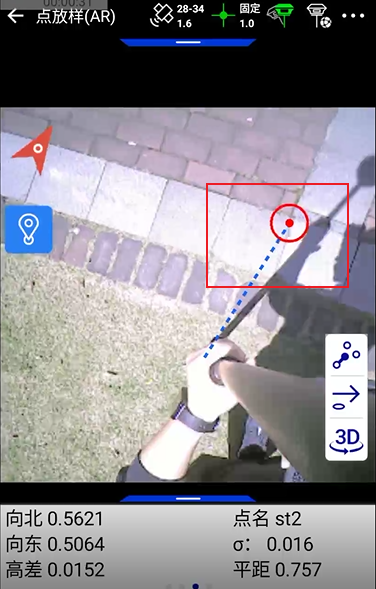

當距離放樣點位置靠近到測量配置中的放樣提示距離時（默認為3米），此時實景畫面切換為主機底部攝像頭畫面（此功能需搭配影像小碟系列使用）

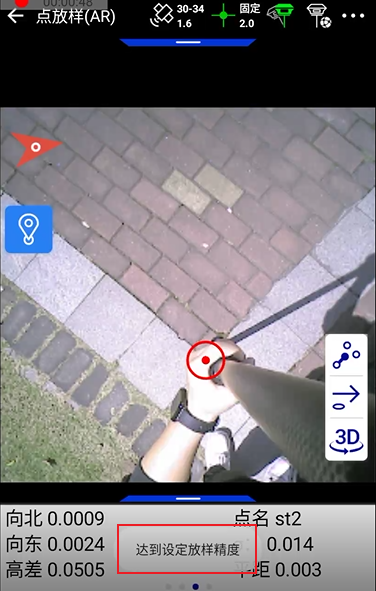

直接將放樣點位置標記在地上，將桿尖戳到對應位置，放樣一步到位，軟件提示“達到設定放樣精度”（此精度值可在測量配置中的放樣精度進行設置，默認固定解5cm范圍有此提示）

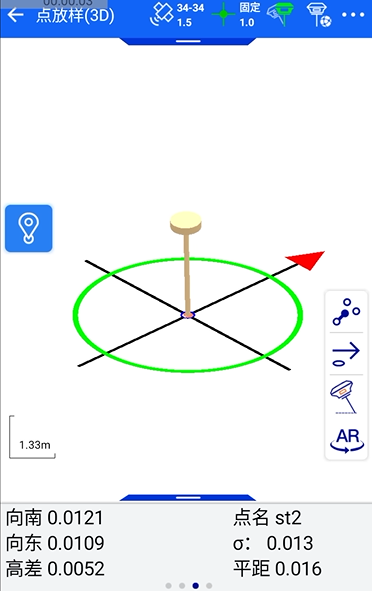

同樣，影像小碟也保留了3D放樣的示意圖，點擊右側工具欄底部3D按鈕可以切換到3D視圖查看放樣相對關系

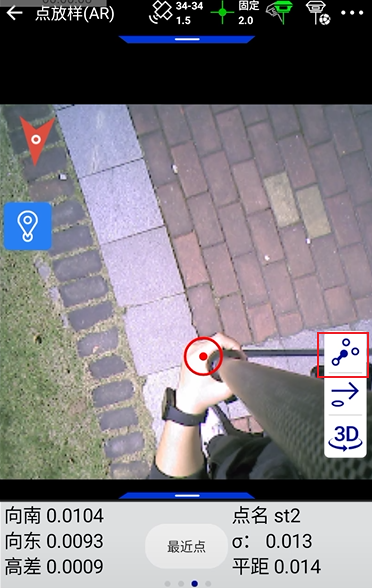

如需繼續放樣，點擊右側工具欄的最近點，快速切換放樣下一個最近點（此功能注意不要將測量配置的重復放樣按鈕開啟，否則將會一直放樣當前已經放過的最近的點）

如同放第一個點一樣，根據實景導航頁面的頂部雷達區域、底部距離顯示和實時場景顯示繪制區域，進行導航至靠近放樣點區域（此時遠距離的實景畫面由手簿攝像頭提供）
