東英測繪——華測RTK導入CAD圖紙步驟詳解！

在進行寫了任務時，有時候會涉及到CAD圖紙的導入，那怎樣將CAD圖紙導入到RTK上呢？步驟如下：

步驟一：導入圖紙前的準備工作

1、一張格式為dxf格式的CAD底圖，如果文件比較大的話可以在電腦AutoCAD軟件上將沒有必要的元素刪除或者將需要的元素剪切到新的CAD圖選擇粘貼到原坐標

2、準備好RTK手簿以及數據線

步驟二：具體步驟

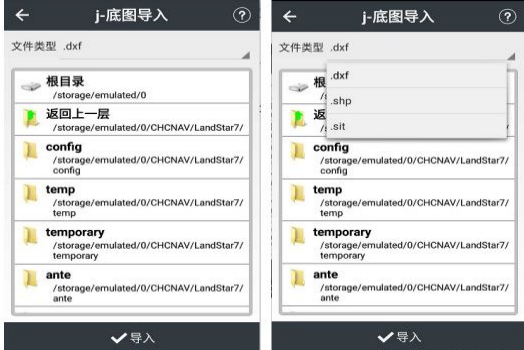

底圖導入主要是將需要的底圖通過導入進測量軟件中，目前支持的格式有dxf、shp、sit三種格式。導入后可顯示、選擇底圖中的點或線放樣等。

CAD圖紙在電腦上編輯保存好后，讓華測RTK對應手簿與電腦同步連接，將需要導入的底圖復制到手簿的根目錄下或其他目錄，點擊【底圖導入】，選擇文件，點擊導入。

注意：注意此時如果電腦上有打開CAD請先關掉，否則粘貼的時候會提示錯誤；導入圖紙默認格式為.dxf 格式
