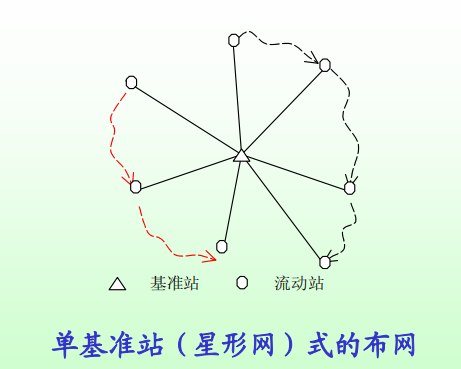

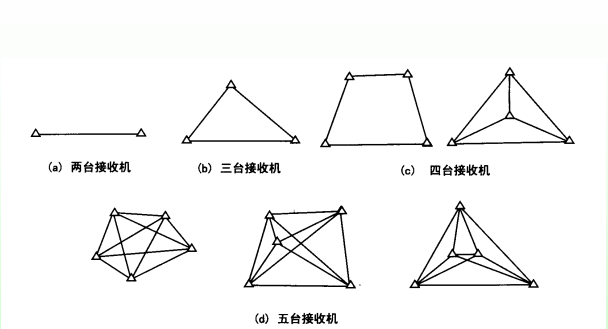

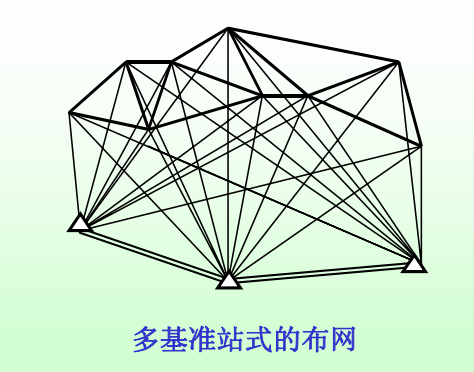

東英測繪——GPS靜態測量布網操作方法一、GPS網基線向量 （1）同步觀測：用兩臺及兩臺以上的GPS接收機在相同的時間段內同時連接跟蹤相同的衛星組。 （2）同步圖形（環）：同步觀測時各GPS點間的基線向量 首尾相接組成的閉合圖形稱為同步圖形。 （3）同步圖形閉合差 ：在同步圖形中形成的坐標閉合差條件(它可以反映野外觀測質量和條件的好壞)。 同步觀測基線與獨立基線。  （4）異步圖形（環）：即由不同時段的基線向量首尾相接構 成的閉合圖形。 （5）異步圖形（環）閉合差：由異步圖形形成的坐標閉合差條件。 （6）重復基線坐標閉合差：當某條基線被兩個或多個時段觀測時，就構成了所謂重復基線坐標閉合差條件。 （7）異步圖形閉合條件和重復基線坐標閉合條件是 衡量精度、檢驗粗差和系統差的重要指標！ 二、布網的目的 （1）提高GPS測量結果的精度和可靠性 （2）進行坐標系統的轉換 三、布網原則 （1）GPS網中不應存在自由基線。自由基線是不構成閉合圖形的基線，自由基線不具備發現粗差的能力，因而必須避免出現，也就是GPS網一般應通過獨立基線構成閉合圖形。 （2）GPS網的閉合條件中基線數不可過多。網中各點最好有三條或更多基線分支，以保證檢核條件，提高網的可靠性，使網中的精度、可靠性較均勻。 （3）GPS網應以“每個點至少獨立設站觀測兩次”的原則布網。這樣不同接收機數測量構成的網之精度和可靠性指標比較接近。 （4）為實現GPS網與地面網之間的坐標轉換GPS網至少應與地面網有2個重合點。研究和實踐表明，應有3-5個精度較高、分布均勻的地面點作為GPS網的一部分，以便GPS成果較好地轉換至地面網中。同時，還應與相當數量的地面水準點重合，以提供大地水準面的研究資料，實現GPS大地高向正常高的轉換。 （5）為了便于觀測，GPS點應選擇在交通便利、視野開闊、容易到達的地方。 四、GPS網等級 A級網一般為區域或國家框架網、區域動力學網 B級網為國家大地控制網或地方框架網 C級網為地方控制網和工程控制網 D級網為工程控制網 E級網為測圖網 五、工程測量布設網形式 （1）多基準站式的布網 多基準站式的布網若干臺接收機在一段時間里固定在某幾個點上進行長時間的觀測，這些測站稱為基準站，在基準站進行觀測的同時，另外一些接收機則在這些基準站周圍相互之間進行同步觀測。 優點：各個基準站之間進行了長時間的觀測，可以獲得較高精度的定位結果，這些高精度的基線向量可以作為整個GPS網的骨架。另外一方面，其余的進行了同步觀測的接收機間除了自身間有基線向量相連外，它們與各個 基準站之間也存在有同步觀測，也有同步觀測基線 相連，這樣可以獲得更強的圖形結構。  （2）同步圖形擴展式 同步圖形擴展式多臺接收機在不同測站上進行同步觀測，完成一個時段的同步觀測后，又搬站到其它的測站上進行同步觀測，每次同步觀測都可以形成一個同 步圖形，在測量過程中，不同的同步圖形間一般有若干個公共點相連，整個GPS網由這些同步圖形構成。 由n臺儀器測定的同步圖形中： – 獨立基線的數量為：(n-1) 條 – 總的基線數量為：n*（n-1）/2 條 布網優點：擴展速度快，圖形強度較高，且作業方法簡單。 （3）單基準站（星形網）式 單基準站（星形網）式以一臺接收機作為基準站，在某個測站上連續觀測，其余的接收機在基準站觀測期間，在其周圍流動，每到一點就進行觀測，流動的接收機之間不要求同步，流動的接收機每觀測一個時段，就與基準站間測得一條同步觀測基線，所有測得的同步基線就形成了一個以基準站為中心的星形GPS 網。 優點作業效率高，缺點圖形強度弱。  六、同步圖形連接方式 （1）點連式相鄰的同步圖形間只通過一個公共點相連，優點作業效率高，圖形擴展迅速，缺點圖形強度低，如果連接點發生問題，將影響 到后面的同步圖形。 （2）邊連式相鄰的同步圖形間有一條邊（即兩個公共 點）相連，作業效率較高，圖形強度較強。 （3） 網連式相鄰的同步圖形間有3個（含3個）以上的公共點相連，優點圖形強度最強， 缺點作業效率低。 （4） 混連式在實際的GPS作業中，一般不是單獨采用上面所介紹的某一種觀測作業模式，而是根據具體情況，有選擇地靈活采用這幾種方式作業， 這種觀測作業方式就是所謂的混連式。混連式觀測作業方式是實際作業中最常用的作業方式，它是點連式、邊連式和 網連式的一個結合體 七、工作量計算 Smin= int（R*n/m） Smin：最少觀測期數 R：重復設站次數 n：點數 m：同步觀測的接收機數 八、提高精度方法 （1）網中距離較近的點一定要進行同步觀測，獲得它們間的直接觀測基線。 （2）建立框架網。 （3）最小異步環邊數不大于6 。 （4）適當引入高精度電磁波測距邊。 （5）若要進行高程擬合，水準點密度要高，分布要均 勻，且要將擬合區域包圍起來。 （6）適當延長觀測時間，增加觀測時段。 （7）選取適當數量的已知點，已知點分布均勻。 以上就是GPS靜態測量布網操作方法，如果你還有什么不了解的地方，歡迎留言或者在線咨詢，我們會及時與您聯系。東英測繪儀器有限公司提供RTK/GPS、全站儀、水準儀、經緯儀、無人機等測繪儀器的銷售、租賃、檢定、校正、維修等服務，也承接測繪培訓與各種內外業工程測量任務，有相關的需要了解都可以留言或者在線咨詢我們，我們將詳細為你解答。 |
