東英測繪——實景三維中國建設全面推進！

一、項目背景：傳統的測量基本采用的是人工跑點的作業方式，使用全站儀以及RTK等工具進行外業測量任務，但這種作業方式投入成本比較高、外業工作也量大、工作效率特備的低。對于精度要求較高、較為惡劣的測量環境，市場需要一種可靠的新技術，而無人機技術、傾斜攝影技術、三維建模技術恰好能滿足市場需求，且綜合效率提升了5~6倍。

二、解決方案

通過使用中海達的硬件產品（V100垂直起降復合翼+D100多旋翼無人機）和軟件產品（HiData數據平臺），可有效解決惡劣環境下無法人工測量、測量精度不高等問題。

（1）硬件

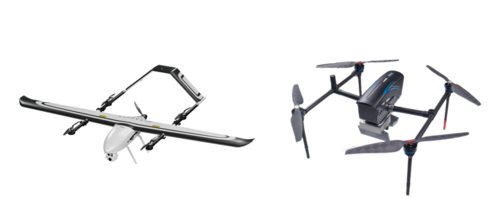

V100垂直起降復合翼（左）+ D100多旋翼無人機（右）

（2）軟件

HiData數據平臺

三、技術流程

現場踏勘—飛行準備—飛行作業—數據整理—數據預處理—內頁成圖

四、方案優勢

（1）綜合效率提升5~6倍，影像數據質量高，分辨率高

（2）HiData數據平臺功能：

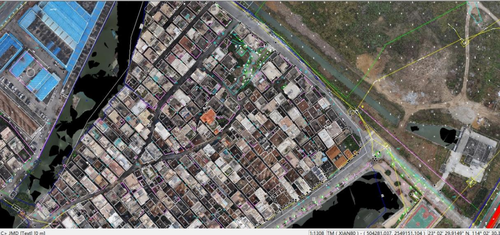

二維正射測圖、實景三維測圖、傾斜攝影測圖、多種繪制模式、多種道路采集方式、自動矢量提取、原片測圖、模型切割、立面測量、卷簾功能以及土方計算等。

五、行業應用

（1）廣東某市地籍測量

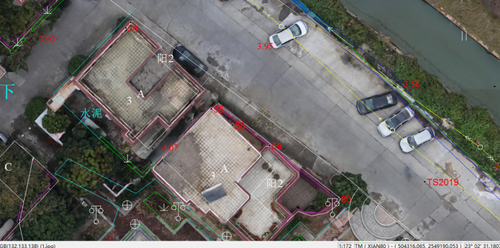

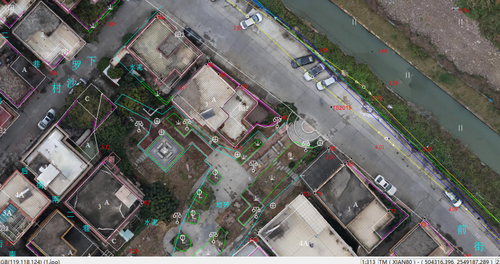

利用四旋翼無人機搭載五鏡頭設備獲取區域傾斜影像，處理得到真三維數據、DSM和TDOM數據，通過HiData航測軟件生產DLG數據。通過與外業實測DLG對比檢驗其滿足1:500地籍圖精度要求。

實施情況

1）飛行參數：航高90米，航向13.5米/旁向19米

2）無人機：D100+X8

3）面積：3km2

4）作業時間：外業2天、數據處理1天、畫圖及調繪3天、數據整理4天

5）人員：外業2人，內業2人

6）總工期：30天，實際使用10天

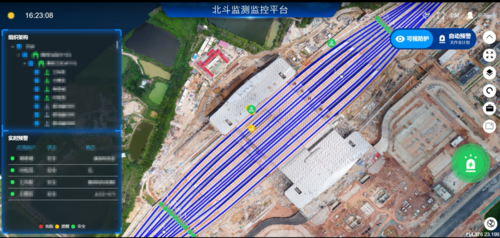

2）基于三維可視化地圖的北斗位置服務云平臺

中海達通過無人機航測+HiData數據平臺軟硬件產品，為某高鐵提供北斗高精度三維地圖。地圖精度可達2厘米，結合GIS+BIM實現三維可視化。

利用四旋翼無人機搭載五鏡頭設備獲取區域傾斜影像，處理得到真三維數據、DSM和TDOM數據，通過HiData航測軟件生產DLG數據。通過與外業實測DLG對比檢驗其滿足1:500地籍圖精度要求。

實施情況：

（1）飛行參數：航高90米，航向13.5米/旁向19米

（2）無人機：D100+X8

實景三維中國建設已經全面啟動，這不僅是測繪與地理信息的重大變革，也倒逼了企業創新數據和平臺服務模式，亦更需其從數據生產商向數據和應用服務商轉變，實現實景三維中國建設的高精度、高智能化、高動態化的時空信息新要求。
