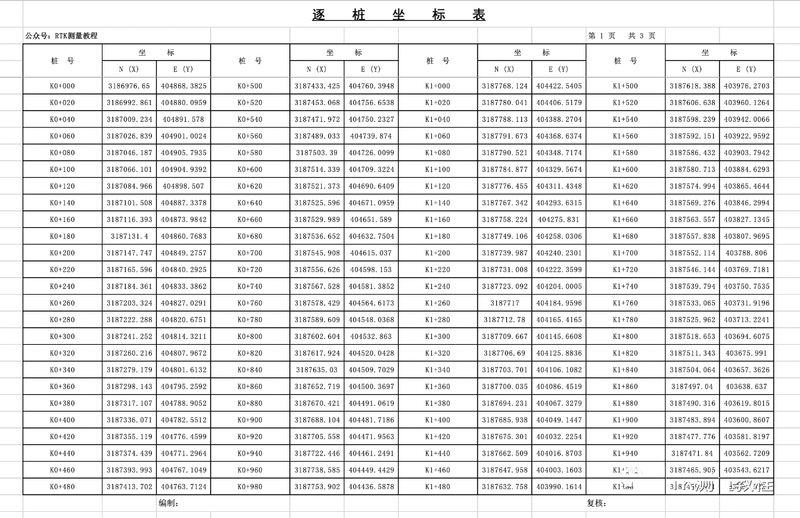

東英測繪——怎樣將道路逐樁坐標轉成kml導入到奧維互動地圖呢？在新修建道路時，我們將道路逐樁坐標轉為kml導入奧維互動地圖進行瀏覽，能夠準確的了解線路走向以及路線范圍內的地形和地物分布，方便線路復測以及組織施工。 轉換一共分為4個步驟 1、準備數據 2、將平面坐標轉換為經緯坐標 3、將經緯度坐標轉換為Kml文件 4、將Kml文件導入到奧維互動地圖 接下來詳細講解一下這4個步驟 一、準備數據 1、逐樁坐標表：逐樁坐標表一般分為多個子表、每個子表里分為4列，需要把所有坐標復制到同一列當中。 （1）原始逐樁坐標表

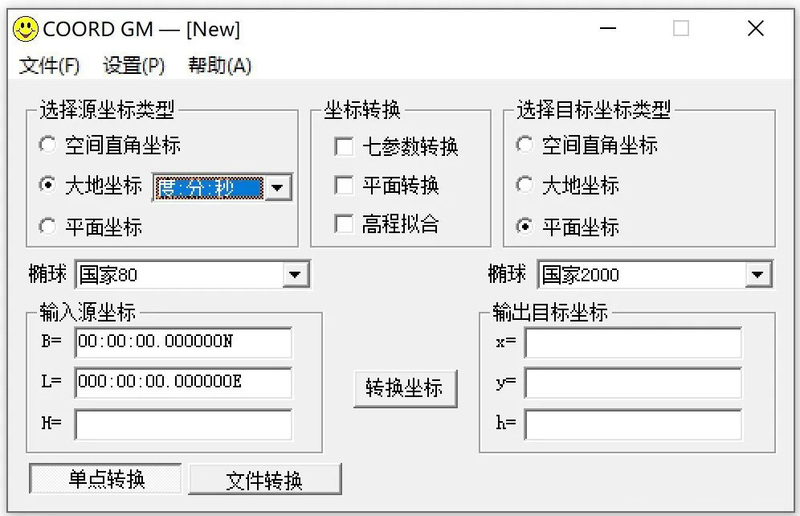

（2）整理后的柱狀坐標 將所有逐樁坐標復制到同一列里之后，在Excel表格里另存為“逗號分隔符.csv”的格式。Coord GM能識別csv或txt格式。 2、確定道路坐標投影參數 重要參數：中央子午線 xxx度xx分，投影面高程 xxxx米 二、平面坐標轉換經緯度坐標 Coord GM是一個特別強大的坐標轉換工具，熟練掌握能夠解決大部分坐標轉換的問題。 1、打開Coord GM軟件

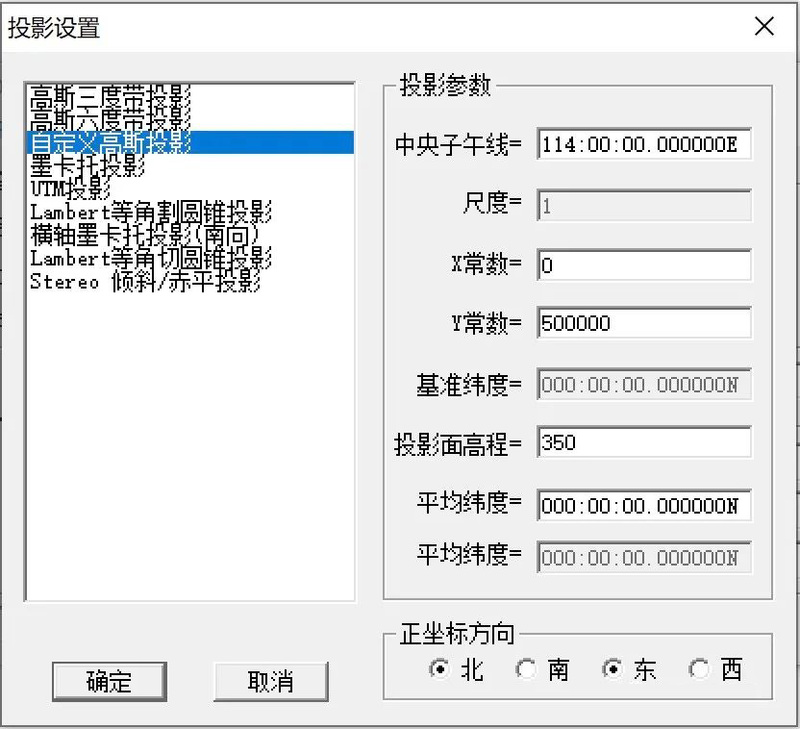

2、設置投影參數 選擇設置-地圖投影 選擇自定義高斯投影，輸入中央子午線114，投影面高程輸入350。

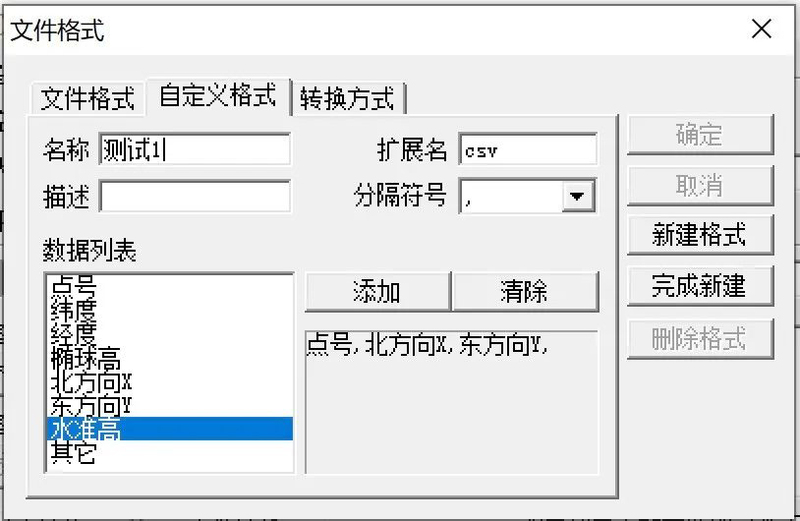

使用coord GM將平面坐標NE轉換為經緯度BL的時候，投影參數中央子午線和投影面高程是關鍵，正確設置很重要，正確設置才能夠?qū)⑵矫孀鴺?biāo)轉為對應經緯度，如果設置錯誤，可能會出現轉化以后的坐標點跑到非洲。 3、新建坐標格式 首先點擊格式然后選擇自定義接著點擊新建 名稱輸入：測試1 擴展名輸入：CSV 分隔符：， 數據列表：依次添加點號、北方向、東方向，

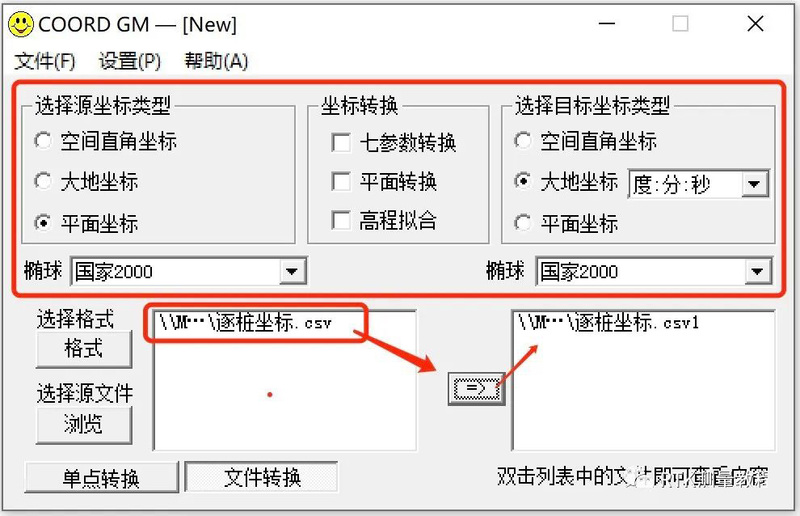

4、將平面坐標轉為經緯度坐標 源坐標我們選擇平面坐標，橢球國家2000 目標坐標選擇大地坐標，度：分：秒，橢球選擇國家2000. 瀏覽文件格式，選中逐樁坐標.csv， 點擊轉化圖標 轉化以后的文件在右邊 COORD GM軟件自動在轉換后的文件名上加“1”（xxx.csv1）。

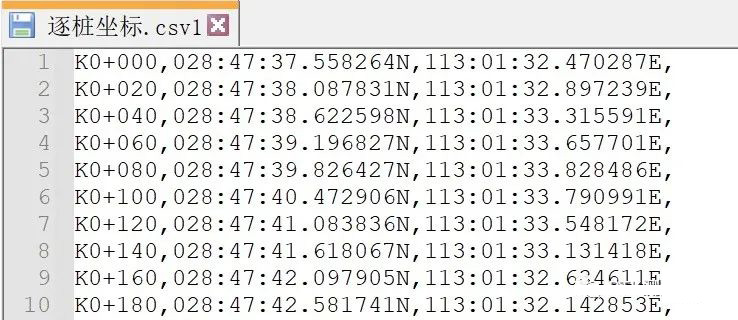

然后雙擊列表中的文件就可以查看了

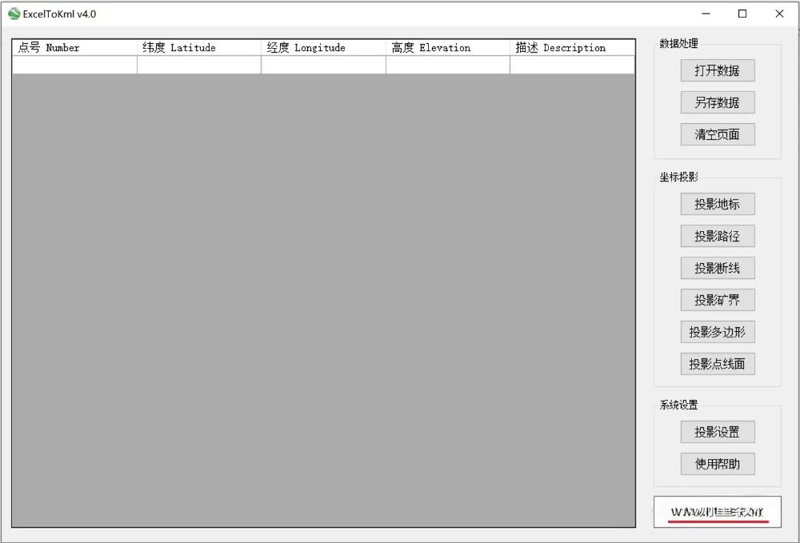

三、將經緯度坐標轉為kml文件 1、將逐樁坐標csv格式，另存為.xls格式。 （1）由于coord GM 保存的文件格式為.csv1，需要將后綴csv1修改為csv。 （2）用Excel打開逐樁坐標.csv，另存為Excel1997-2004.xls的格式。 2、運行ExceltoKML軟件

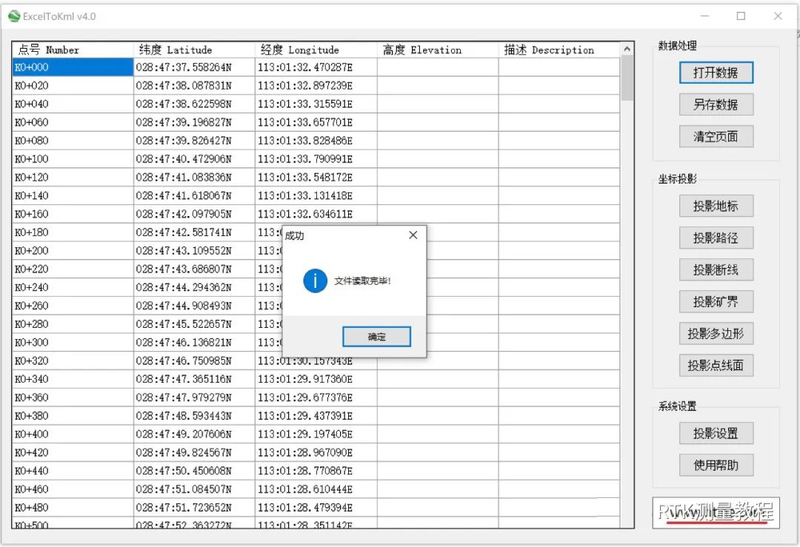

3、打開逐樁坐標.xls文件 點擊打開數據，然后選擇逐樁坐標.xls文件。

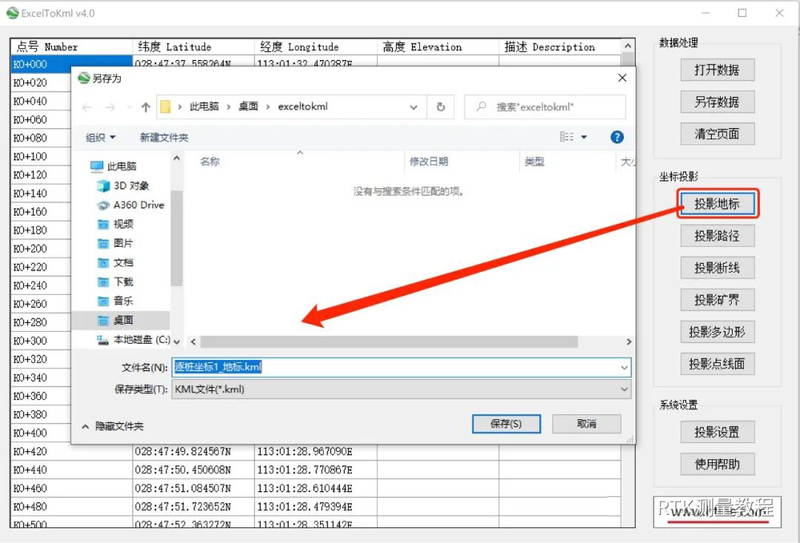

4、將坐標點轉為kml文件 點擊投影地標，坐標點存為kml文件 點擊投影路徑，坐標點連接為線，保存為kml文件

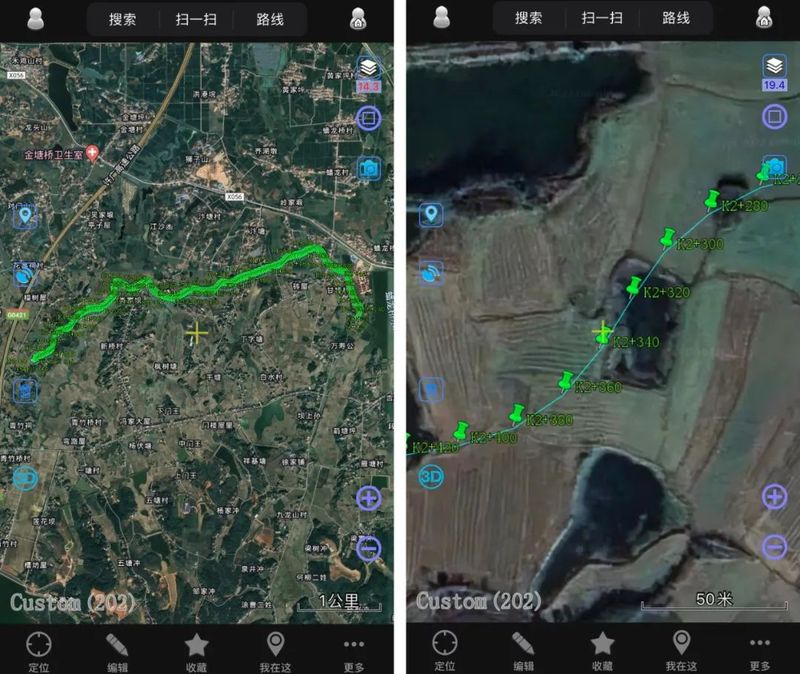

四、在奧維互動地圖里打開逐樁坐標kml文件 在PC端生成kml文件后，然后發送到微信，在手機里打開kml文件，打開方式選擇奧維互動地圖，然后根據提示導入，就可以瀏覽道路逐樁坐標kml文件了。
注意：因?yàn)樵谵D(zhuǎn)化以后的經緯度坐標為無偏移數據，在奧維互動地圖里進行瀏覽時，需要將URL里的偏移標記為“&gl=cn”刪掉，否則可能會有幾十米幾百米的誤差。 以上就是怎樣將道路逐樁坐標轉成kml導入到奧維互動地圖的操作步驟，如果你還有什么不了解的地方，歡迎留言或者在線咨詢，我們會及時與您聯系。東英測繪儀器有限公司提供RTK/GPS、全站儀、水準儀、經緯儀、無人機等儀器的銷售、檢測、校正等服務，也承接測繪培訓和各種內外業測量任務，有相關的需要了解都可以留言或者在線咨詢我們，我們將詳細為你解答。 |
