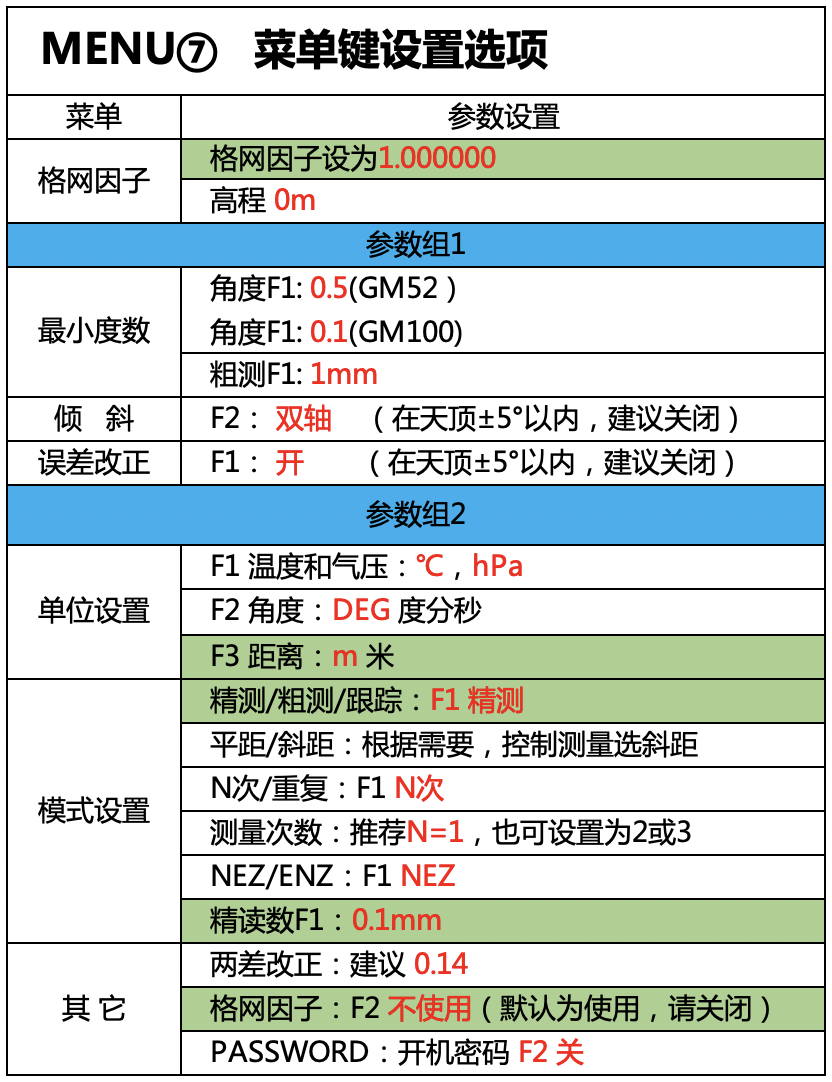

東英測繪——【技術】拓普康GM系列、GTS-2002全站儀操作拓普康GM系列與GTS-2002全站儀沿用了拓普康Topbasic操作系統。他的使用習慣和拓普康GTS-102N是一樣的，在國內基礎測繪和工程建設領域中經常得到運用。 與GTS-102N相比較，拓普康GM系列全站儀對測距精度、內存、U盤接口、免棱鏡測程、激光對中進行了升級。拓普康GM系列全站儀的軟件也升級到Linux系統架構，操作更穩定更流暢。 接下來主要講解GM系列和GTS儀器的參數設置。 一、設置準備階段：菜單設置的檢查 剛買的手全站儀，為了避免測量出現的錯誤，我們需要先檢查儀器的MENU菜單里面的各項設置。接下來就先按MENU菜單鍵（數字鍵⑦）檢查。

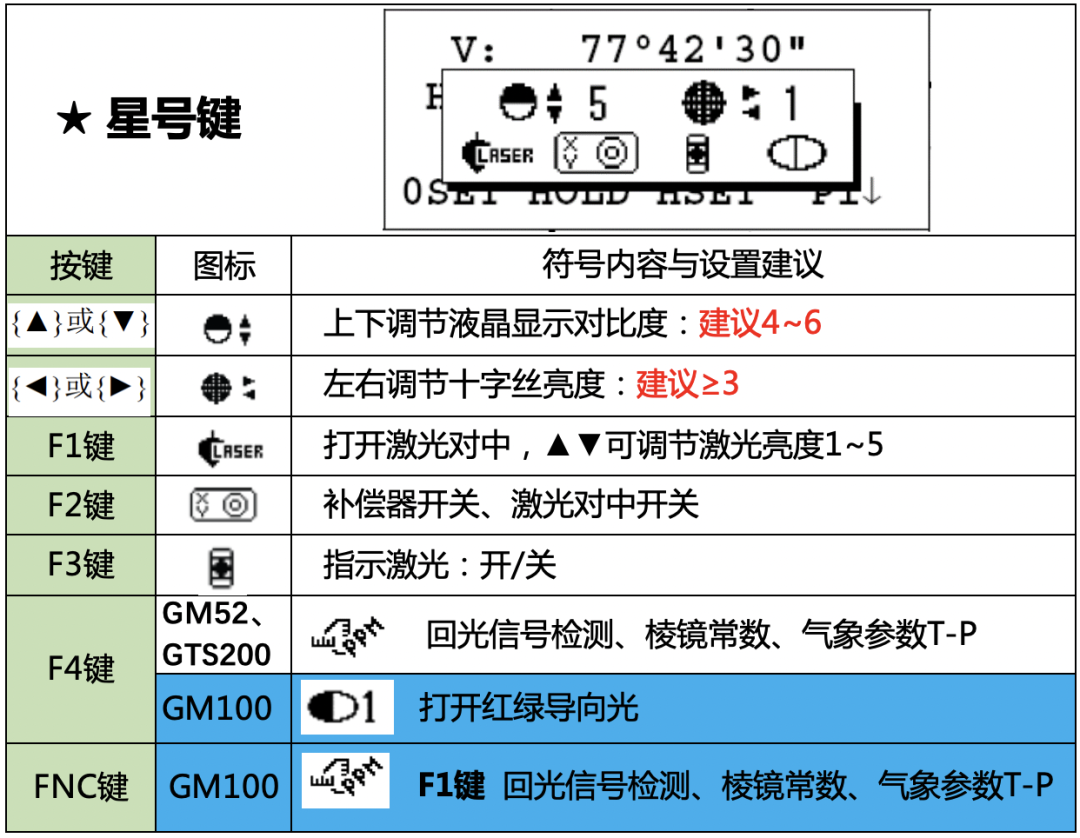

二、認識“☆”星號鍵設置 在已經打開作業的情況，測量過程中，怎樣快速調節亮度、打開指示激光或者是修改棱鏡的參數呢？全站儀最常用的設置在“☆”星號鍵內都可以找到。“☆”星號鍵圖標和設置如下表。
三、全站儀屏幕下方功能鍵設置 全站儀屏幕下方F1~F4為功能鍵，根據軟件的界面，會顯示和調用適合設置選項。靈活的運用全站儀功能鍵，操作全站儀就事半功倍了！ ANG（0）測角模式： （1）置零：水平角設置為0 （2）置盤：瞄準定向目標，輸入已知水平角（例如120°15′20″，輸入120.1520） （3）傾斜：雙軸補償（開/關），對中激光（開/關）

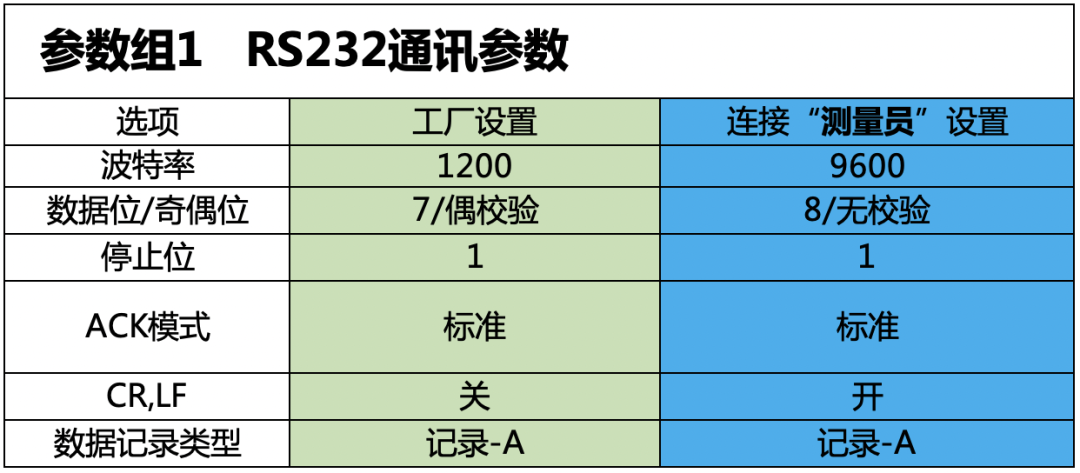

（4）模式：精測、跟蹤、粗測 （5）NP/P：無棱鏡/棱鏡切換 （6）S/A 鍵：回光信號檢測、棱鏡常數、氣象參數T-P （7）鏡高：目標高度 （8）儀高：測站高度 （9） 測站：測站點坐標xyz 四、連接外部設備的通訊設置 拓普康GM系列和GTS-2002全站儀支持用RS232接口連接手簿以及外掛藍牙。在使用手簿通訊時，請將手簿和電腦參數與綠色標注設置一致。 用戶如果使用“測量員”軟件，那就進入儀器菜單、參數組1、RS232，將儀器通訊參數與藍色標注修改一致。
以上就是拓普康GM系列、GTS-2002全站儀操作，如果你還有什么不了解的地方，歡迎留言或者在線咨詢，我們會及時與您聯系。東英測繪儀器有限公司提供RTK/GPS、全站儀、水準儀、經緯儀、無人機等儀器的銷售、檢測、校正等服務，也承接測繪培訓和各種內外業測量任務，有相關的需要了解都可以留言或者在線咨詢我們，我們將詳細為你解答。 |
