東英測繪——超實用！大疆無人機精靈4RTK采集1:500地形圖要素（上）

測區概況

用精靈 Phantom 4 RTK對竣工測繪項目為傾斜攝影1 ∶ 500地形圖生產應用研究對象，全要素采集道路、房屋、花圃、梯坎的地形圖基本要素和規劃竣工信息數據，得到傾斜攝影實景模型影像質量良好、紋理清晰、無大面積噪聲、分辨率高、條紋，依據模型可多角度、多尺度瀏覽和量測。

作業流程

利用精靈 Phantom 4 RTK獲取傾斜多視影像以后，再通過 ContextCapture建模軟件來完成空三測量以及三維建模，再將建模所得結果導入到EPS中，然后進行后期處理；最后檢驗傾斜攝影測量測圖的精度。

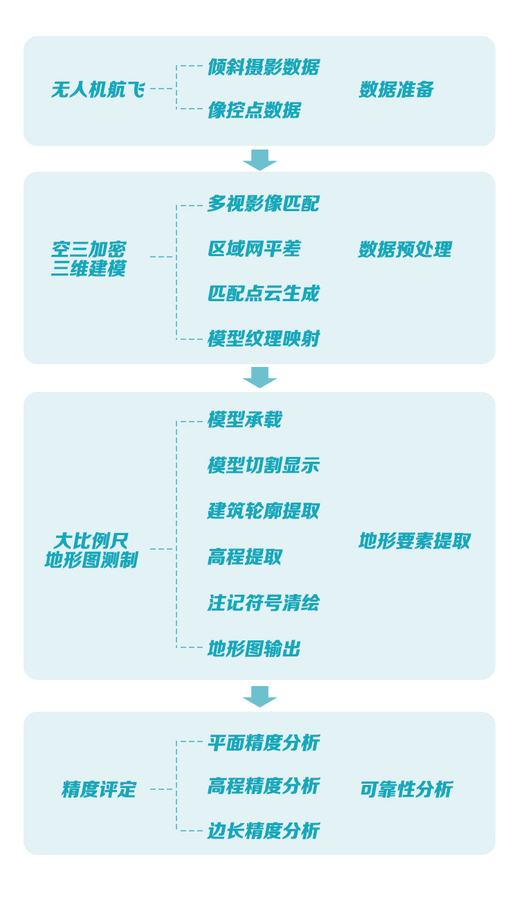

下圖為無人機作業流程圖：

無人機航飛

一、外業過程的概述

在外業作業之前，首先我們需要收集好測區的資料其中包括控制點成果、坐標系統和高程基準，已經有的地形圖的成果和地名資料等等；然后，對本次任務進行一個設計然后向業務主管部門報送等待批審，然后制定無人機的航飛方案完成后提交空域申請，需要明確無人機搭載的傳感器類型、地面分辨率、飛行高度、架次、重疊度等。

在具備了外業影像的采集條件以后就可以根據本次航測設計的方案開始進行控制點坐標以及傾斜影像數據的采集工作了。

二、航線的規劃

1.啟動：?jiǎn)?dòng)飛行器以及遙控器以確保飛行器的4G網絡是正常連接狀態。

2.打開網絡RTK：找到RTK的模塊選項，選擇選擇【網絡RTK】，必須確定飛行器已經進入RTK定位狀態。

3.選定區域：選擇【攝影測量】，這時候會顯示飛行器當前的位置地圖，然后選定并且調整所要測繪的區域。

4.設置飛行所需的參數：無人機飛行高度、飛行速度、重疊率以及邊距。

5.設置云臺相機的參數：首先調整照片的比例根據當前環境的光線來調整白平衡；接著設置云臺角度，云臺角度默認為-90°為正射影像拍攝，如需拍攝傾斜影像可進行角度調整。

6.確定執行 ：保存所以設置以后，閱讀操作的注意事項然后點擊【確定】，然后開始作業。

三維模型重建

將影像數據以及POS數據和控制點數據導入到ContextCapture建模軟件中然后進行空中三角的測量，分別經過空中三角測量、刺像控點、區域網平差，最后生成三維實景模型。

DLG線劃圖采集

EPS或CASS地理信息工作站做為矢量繪圖的平臺，通過底層開發在繪圖平臺中內置測圖模塊，利用傾斜攝影模型進行高精度大比例尺地形數據的矢量采集工作，無須佩戴立體眼鏡，根據影像及自動空三生成的三維模型直接定位地物要素的三維信息。軟件內置地類地物屬性模塊實現要素編碼分類，經整理形成1 ∶ 500數字線化地形圖

以上就是大疆精靈4 RTK采集1:500地形圖要素方案，如果你還有什么不了解的地方，歡迎留言或者在線咨詢，我們會及時與您聯系。東英測繪儀器有限公司提供RTK、全站儀、水準儀、經緯儀、無人機等儀器的銷售、檢測、校正等業務，也承接測繪培訓和各種內外業測量任務，有相關的需要了解都可以留言或者在線咨詢我們，我們將詳細為你解答。
