東英測繪——怎樣將PDF設計圖紙轉為CAD格式？RTK測量放樣時，經常遇到需要把設計提供的PDF文件轉為CAD文件。分享一個我使用多年的PDF轉CAD工具，不需要注冊不需要破解，安裝即使用，目前最新版是2020年更新的。 1 轉換工具 軟件名稱 Any PDF to DWG Convert 軟件界面非常簡潔，操作簡單，只有幾個選項，添加文件后點擊轉換，即可把文件導出為dxf或dwg，大小4M多。

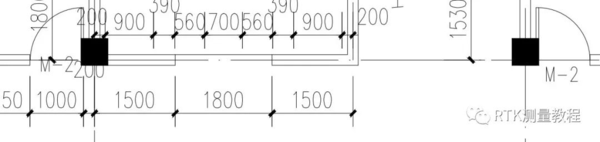

2.演示數據 2.1 演示數據：辦公室設計圖.pdf PDF文件一共7頁，矢量設計圖，大小540k。 數據來源：百度文庫下載。 其他圖紙只要是矢量圖都可以轉換。 2.2 PDF文件說明 PDF圖紙有兩類： 1）矢量圖紙，線條、文字是矢量的，放大以后依然清晰。如下圖 這類PDF文件，圖上元素可全部導出到CAD圖紙
2）柵格圖片，放大以后是模糊。如下圖 這類PDF文件，目前不管什么軟件都沒有很好的解決辦法。

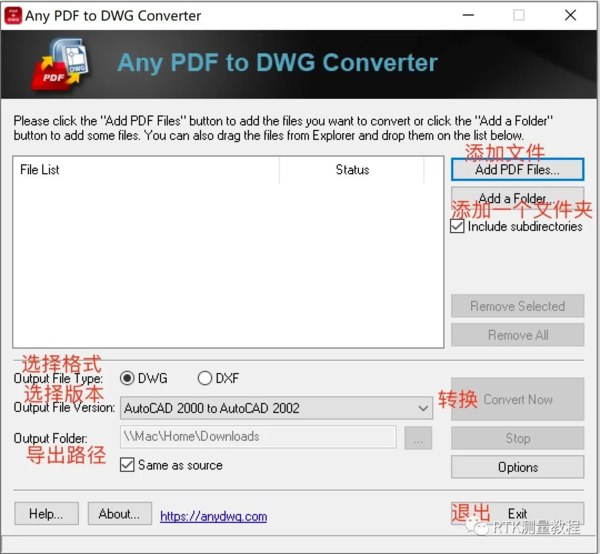

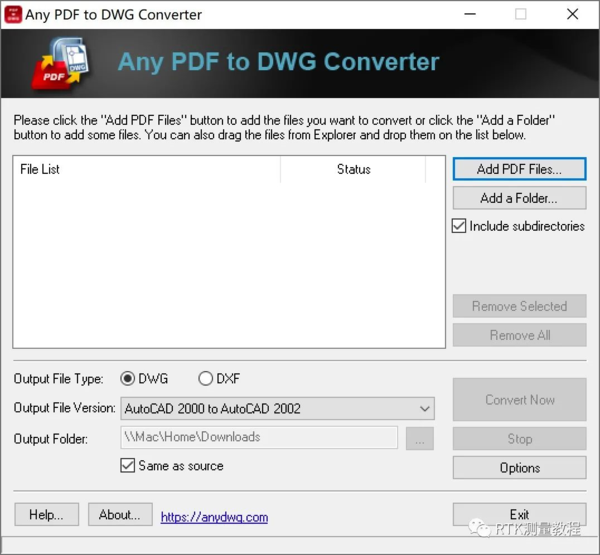

3 PDF轉換CAD 3.1 啟動軟件 點擊桌面快捷圖標啟動軟件，軟件界面如下圖。

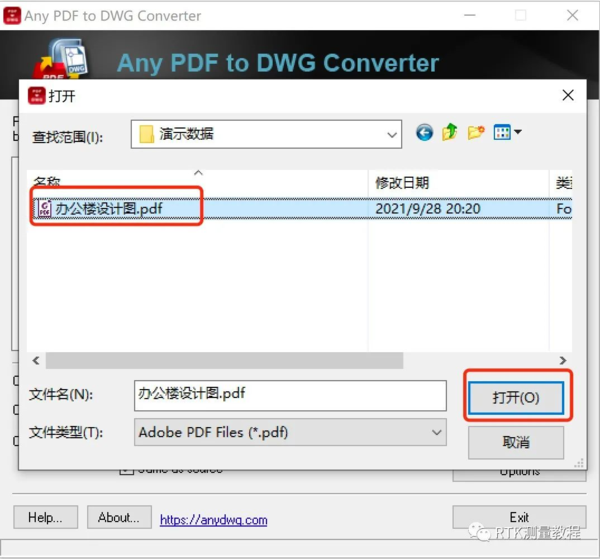

3.2 選擇文件 1）點擊添加文件，選擇待轉換的PDF文件

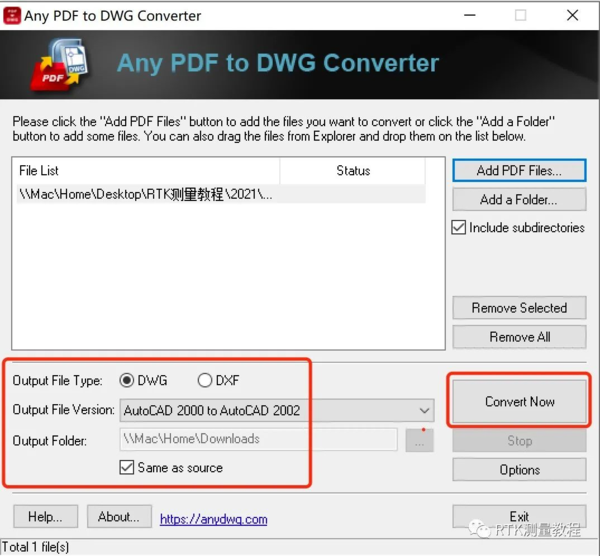

3.3 設置相關選項并轉換 1）導出格式DWG、DXF任選一個 2）導出文件版本選擇AutoCAD 2002 3）導出路徑，勾選Same as Source，保存在原PDF文件位置 4）點擊Convert Now，開始轉換文件

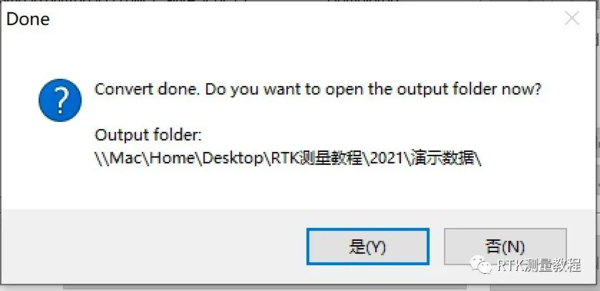

5）轉換完成，彈出提出框，點擊是

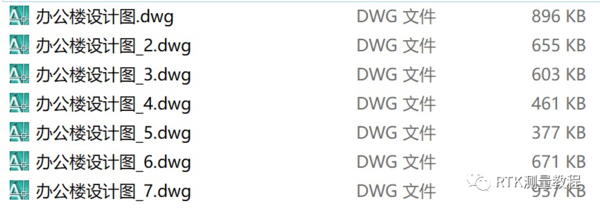

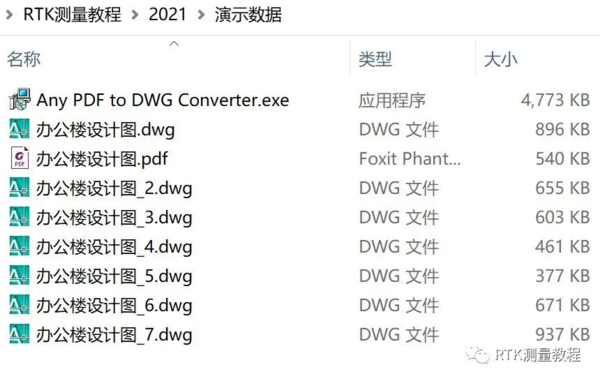

4 查看轉換結果 4.1 查看文件 Any PDF to DWG Convert轉換后，會把PDF文件里的每一頁圖紙，單獨存為一個dwg文件。 PDF文件里有7頁圖紙，依次存為7個dwg文件。

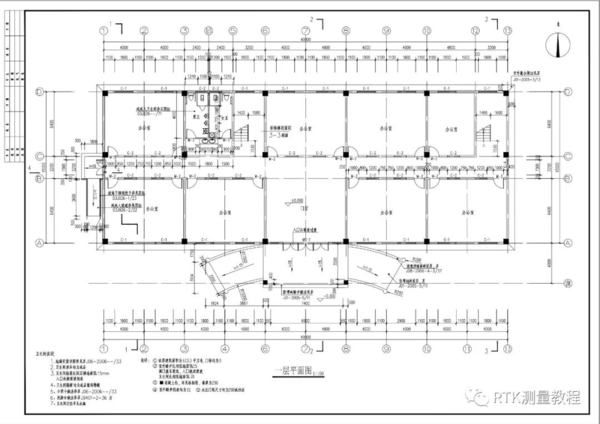

4.2 檢查轉后的DWG文件效果 1）PDF原始圖紙。

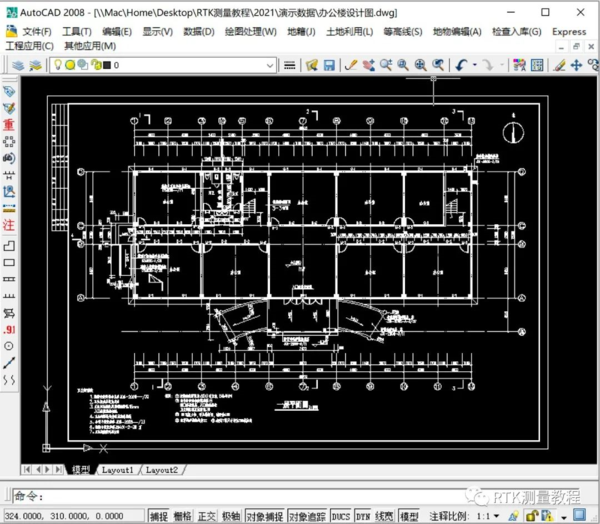

2）轉換后的DWG文件

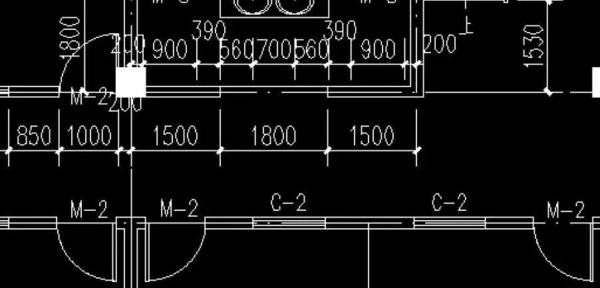

3）放大查看細部，線條、文字均正確顯示。
4）圖紙尺寸與實際尺寸不符合，輸入縮放快捷命令SC，選中整張圖紙，再輸入縮放尺寸即可調整圖紙尺寸。 PDF轉CAD，如果你更好的工具方法歡迎留言分享 后臺回復“或PDF”獲取文中演示數據及相關軟件下載鏈接。
