東英測繪 ——  不怕沒有人教 ，全站儀教程步驟包你一看就會！

一、全站儀安置方法

1.第一步打開三腳架

2.取出儀器用連接螺旋連接腳架和儀器

二、對中（對點）

1.開機.進入按星號鍵*，F(xiàn)4對點，F(xiàn)1打開激光

2.放置下雙手提起兩個腳架，移動激光點對中。

三、整平(氣泡居中)

1.擰松緊固螺旋，伸縮腳架使圓氣泡居中，擰緊緊固螺旅。

2.調節腳螺游讓長氣泡居中(先雙手調節兩個腳螺旋。同時旅進旅出，再轉動90度，單手調節另一個的腳螺旋。

四、檢查對占和氣泡居中重復第二、三步驟。

五、建站

1.Esc鍵返回，按S0鍵進入放樣程序，F(xiàn)4跳過文件名

2.F1輸入網站點，按F4坐標，依次輸入測站點的N、E、H坐標數值，ENT健確定。

3.F2輸入后視點，按F4坐標，依次輸入后視點的N、E坐標數值，ENT健確定。

4.照準后視點先照根部，然后移到棱鏡中心，按F4確認是，建站完成。

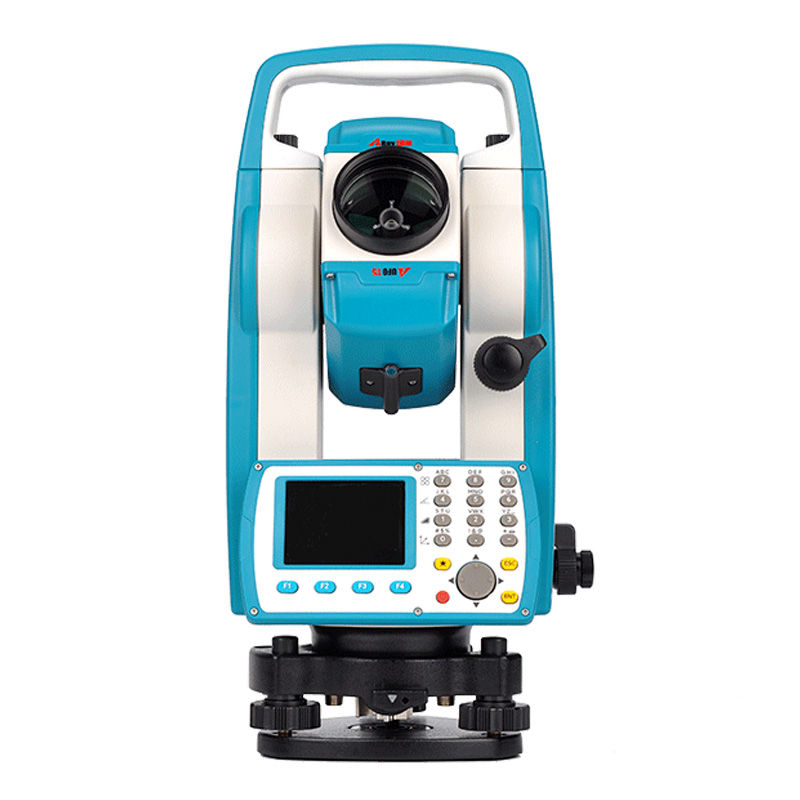

部位介紹

六、放樣(測設)

1.F3輸入放樣點，按F4坐標，依次輸入放樣點的N、E、H坐標數值，ENT鍵確定。儀器自動計算測站點和放樣點的方位角HR距離HD，按F4繼續，轉動儀器和微調固定，使角度差dHR為零;按F3坐差，指揮棱鏡在固定視線里前后移動直到DN、DE為零，定點做標記。

七、坐標測量(測定)

Esc鍵返回，按坐標則單鍵進入坐標測里程序，按F1測里記錄該點H、E、H坐標數值

八、角度測量

1.Esc鍵返回，按ANG鍵進入角度則里程序。

2.照準目標A，按F3置盤，輸入0.0230，ENT鍵確認，水平角HR讀數，記錄。

3.轉動位器，昭準日標B，水平角HR讀數，記錄。

4.計算水平夾角AAB=B讀數-A讀數

5.倒鏡，使儀器盤右，照準目標B，水平角HR讀數，記錄

6.盤右照準目標A，水平角HR讀數，記錄。

7.計算水平夾角aAB=B讀數-A讀數

8.注意盤左盤右半測回角差不得超過士12”
