工程之星5.0 | CAD放樣細節更新工程之星5.0新版本——1.03.210903版本，更新說明如下： 1、增加高精度位置服務“秒固定”功能。 2、數據鏈?zhǔn)謾C(jī)網絡模式增加智能連接wiselink。 3、CAD界面點放樣添加羅盤放樣指示功能。 4、CAD放樣增加傾斜慣導功能。 5、優化主機升級功能。 6、其他相關功能優化。 從更新說明看的出來，CAD放樣功能有較大更新。不只如此，新增工具還包括：重繪、慣導傾斜測量、加樁點放樣、背景顏色設置和左側工具欄靈活配置。接下來南南將為大家一一介紹。 PART 01 【CAD顏色背景顏色設置】

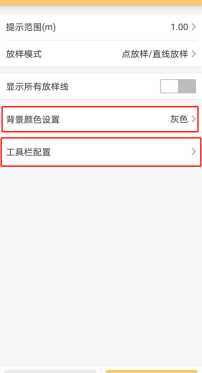

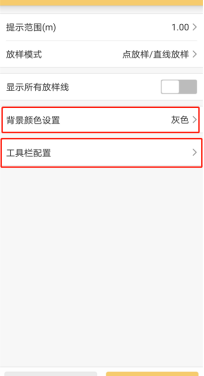

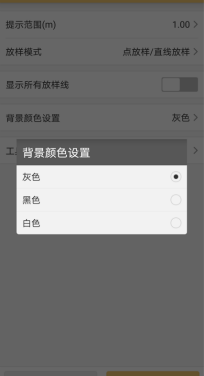

打開工程之星5.0，點擊“測量”-“CAD放樣”。如下圖左1，頁面右下角點擊“選項”，跳轉到“CAD放樣設置”，背景顏色默認設置是灰色。點擊選擇背景顏色設置為灰色、黑色或者白色，然后點擊頁面下方的“確定”即可。 PART 02 【工具欄配置】
點擊“工具欄配置”進入到工具欄配置頁面，如下圖所示：

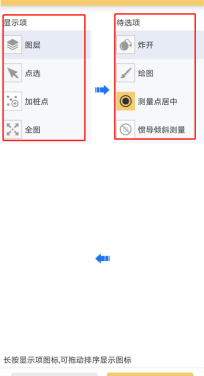

上圖2左側的顯示項，是對應上圖3：CAD放樣界面的左側工具欄顯示的圖標。所以用戶可以依據自己需求，從待選項中選擇顯示項。顯示項順序可以修改（長按顯示項圖標，可拖動排序顯示圖標）。 另外，還有一個隱藏功能：長按上圖3：CAD放樣界面圖標會顯示圖標中文名字，即工具欄配置圖標名字。 與工程之星5.0 1.03.210512版本對比，新增圖標說明如下：
直接輸入坐，進行放樣點。

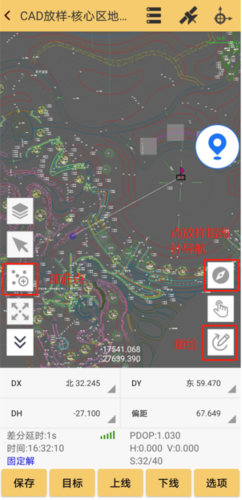

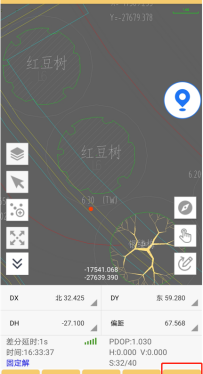

慣導傾斜測量，跟點測量里面一樣的功能。 PART 03 【CAD放樣頁面】 下圖左側工具欄可配置顯示，右側圖標是固定的。如下圖所示，新增功能在圖中有所說明：
（1）點擊左側圖標：

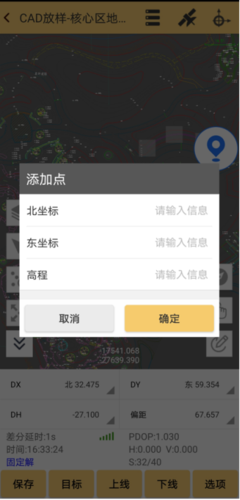

彈出輸入坐標，輸入完成點擊“確定”，直接進行放樣。 （2）點擊右側圖標：

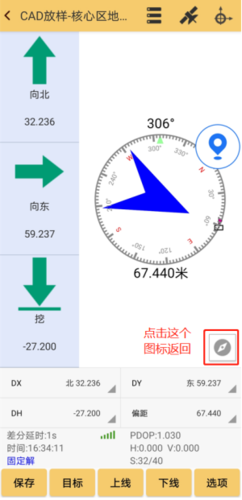

點放樣直接羅盤導航尋找目標點，點擊右下角圖標，可以返回圖形顯示。 （3）點擊右側圖標： 能夠?qū)Ξ?dāng)前顯示圖形進行重繪。線條為弧形，曲線顯示更加細膩光滑。 |
