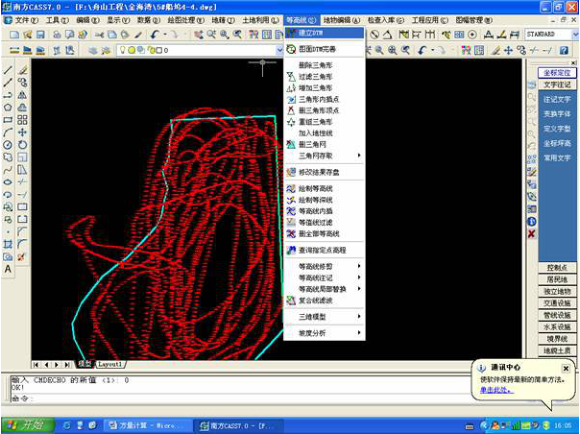

【干貨】CASS三角網法和方格網法計算土方量教程，99%的測量人會用到！測量工作中經常會遇到計算土方問題，計算兩期土方是CASS的特色之一，特別是區域土方平衡施工過程中，或測量了兩次結果之后，它能一次性為我們計算出同一區域的填挖方土方量，很是方便。為了使大家深入了解CASS計算兩期土方的方法，提出此問題與大家一起討論學習。 一般來說，下面三種方法均可以計算兩期土方： 1、兩斷面線間土方計算 2、DTM法兩期土方計算 3、方格網土方計算（設計面為三角網） 三角網法、方格網法是常用的方法，斷面法是提供給甲方的方量依據，一般三種方法的計算差距不會超過2%---5% 。 三角網法計算土方量 點擊等高線，選建立DTM或圖面DTM完善

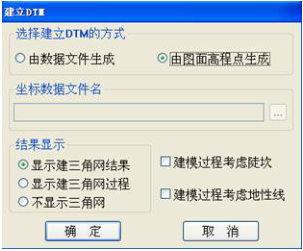

點擊建立DTM后會顯示：
選由圖面高程點生成，確定。

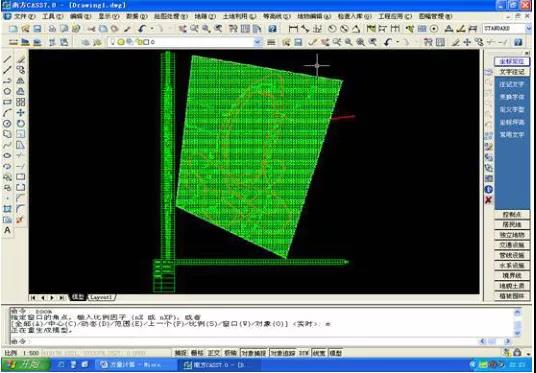

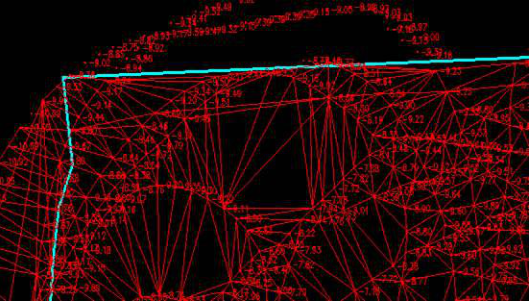

選中后就會顯示下圖：

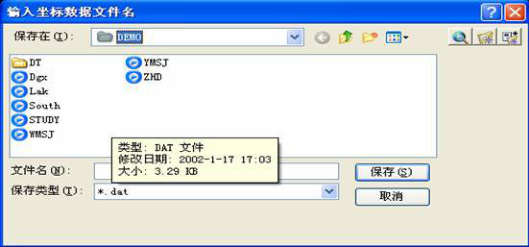

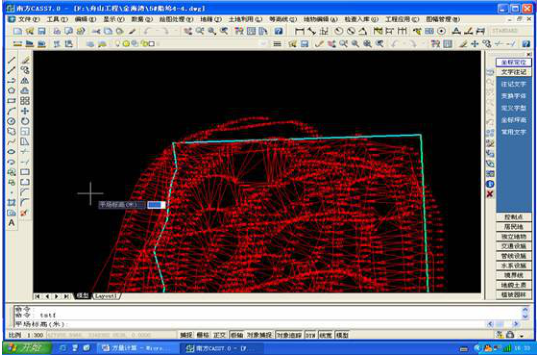

注意左下角的提示：輸入平場高度（就是設計深度，一般情況要加上超深0.5m）后回車，方量就會在左下角有顯示。方量計算完成。 方格網法計算土方量 方格網法計算方量首先要采點，點擊工程運用鼠標向下，選指定點生成數據文件，如圖所示： 然后就會自動跳出一個窗口，如圖所示：

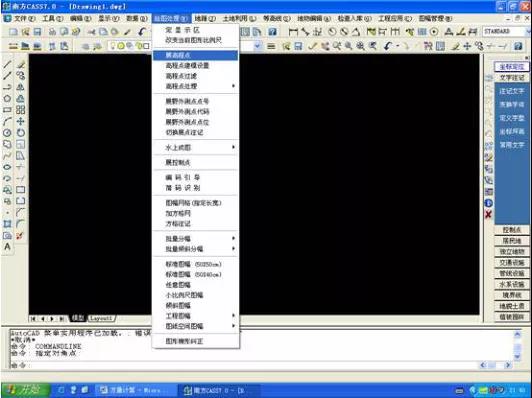

重新打開CASS成圖軟件，點擊繪圖處理的站高程點如下圖：

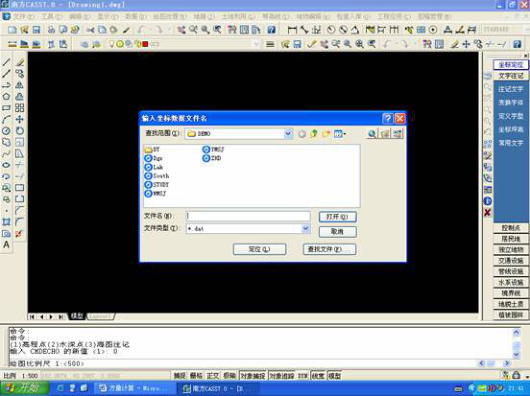

就會彈出一個窗口，如下圖：

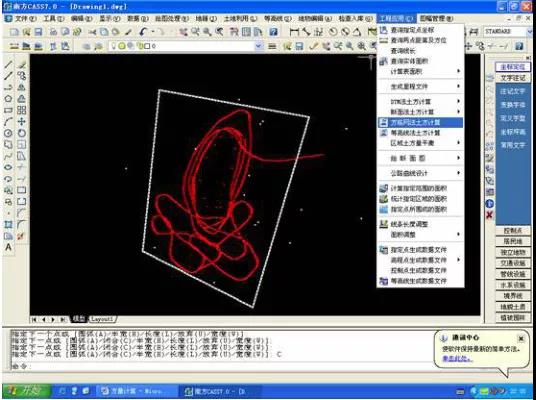

找到剛才保存好的采點文件，并打開它，此時，左下角會顯示標記高程點的距離（米）：輸入2，2米的意思就是點與點之間的距離(直接回車也可)。回車后就會顯示出水深點，然后到原圖把圖紙范圍用帶基點復制過來，用多段線閉合，點擊工程運用中的方格網法計算，如下圖：

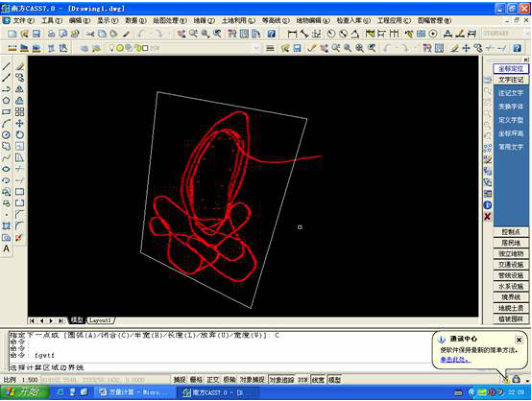

左下角會顯示選擇計算區域邊界線。

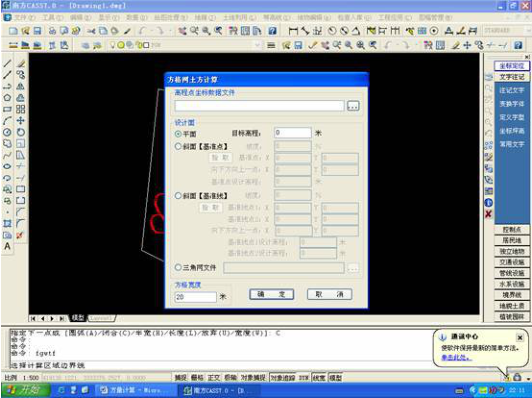

按照下圖把這個窗口填好。
目標高程就是設計深度，方格寬度5米。 確定后，電腦會自動計算，在左下角會有顯示方量。如下圖：
但是此時看不到圖紙，很簡單。只要在左下角命令欄中輸入：ZOOM回車后在輸入E后回車就會有顯示。如下圖：
到現在方格網法計算方量以算完。 |
