南方H5安卓手簿如何操作底圖導入與CAD放樣？

工程之星5.0具有強大的圖形處理功能，支持dxf/shp格式底圖導入，支持天地圖、OSMMaP、谷歌地圖等多種地圖類型聯網加載，支持多種格式（“.map”、“.sqlite”、“.mbtiles”等）離線地圖導入。

底圖導入的目的：將測區位置已有圖形導入到工程之星5.0軟件內，實現圖形化作業，通過實時查看RTK與設計圖的位置關系，更加形象直觀，并可清晰地找到目標點的位置，規定測區范圍，防止多測漏測。

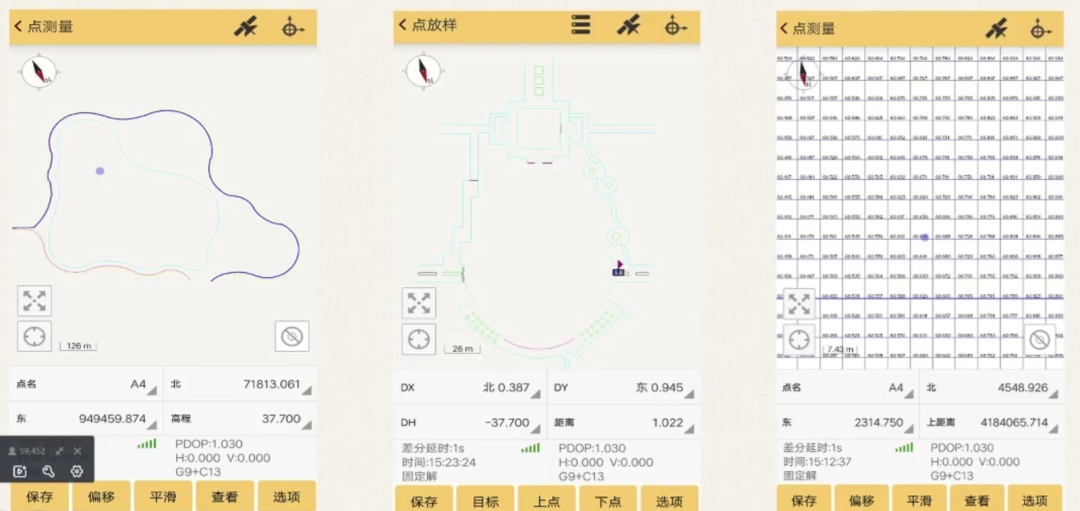

『應用場景』：點測量、地形圖測量、土石方測量等，如圖1所示。

圖1

1、dxf/shp格式底圖導入

在工程之星5.0主界面，點擊“工具”→“其他工具”→“底圖導入”，進入底圖導入界面后，點擊“文件導入”→點擊“更多目錄”（即微信文件目錄/QQ文件目錄/軟件根目錄）→選擇對應的dxf/shp格式文件導入即可，如圖2所示。

圖2

工程之星5.0軟件支持多個底圖同時導入，文件左側的眼睛圖標為“綠色”表示為“在使用”、“灰色”表示“未使用”，可以手動點亮或者點灰文件左側的眼睛圖標，選擇文件是否顯示查看，導入成功的底圖可以在測量或者放樣界面查看。

2、在線地圖聯網加載

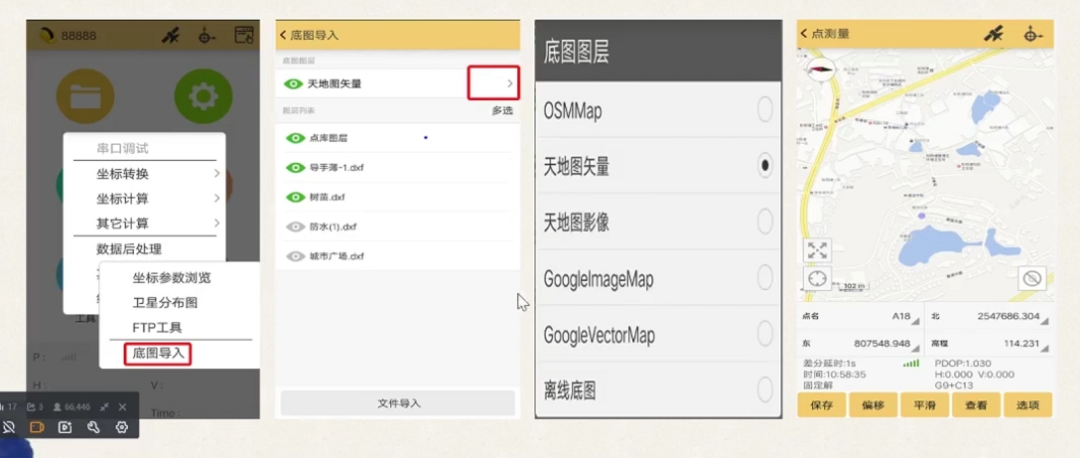

在工程之星5.0主界面，點擊“工具”→“其他工具”→“底圖導入”，進入底圖導入界面后，點擊圖5標紅區域的“箭頭”→選擇對應地圖導入即可，一般使用天地矢量圖，在線地圖默認在底層，工程之星5.0軟件支持同時使用在線地圖和導入的dxf/shp格式底圖。選擇好在線地圖類型后，在帶底圖的界面均可聯網后自動加載在線地圖，（如圖3所示）。

3、離線地圖導入

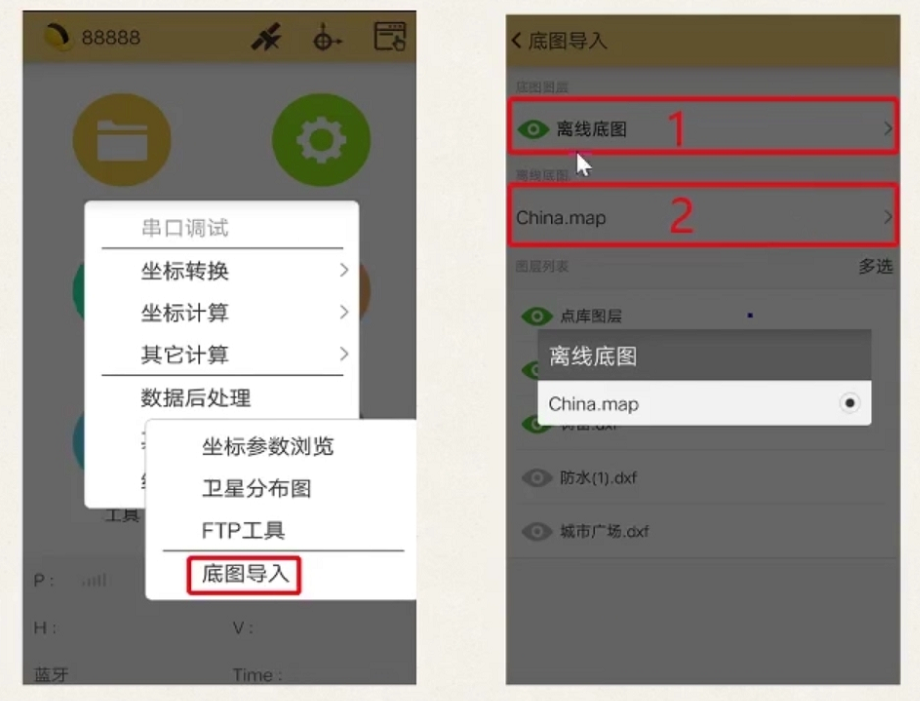

首先，需要將“離線地圖”放在“southgnss_—-egstar”里面的“map”目錄下，然后在工程之星5.0主界面，點擊“工具”→“其他工具”→“底圖導入”，進入底圖導入界面后，紅框1的圖層選成“離線底圖”，紅框2的圖層選成“離線地圖文件”。

圖4

下面開始講解CAD放樣操作，以下操作視頻包含CAD放樣操作、應用場景介紹、CAD放樣常見問題的解析、CAD放樣功能擴展等，技術員精心總結的經驗技巧哦，帶你一一實操體驗！
