CASS計算回字型土方教程文章來源：南方數碼生態圈 回字型土方工程，就是計算區域內部，有一個或多個不參加計算的區域，這種區域也就是常說的“扣島”。常見的有基坑工程。 下面幾個截圖，就是近期遇到幾個回字型土方工程。

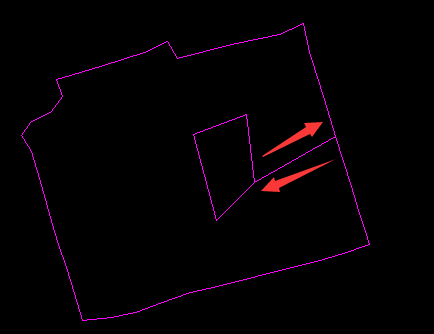

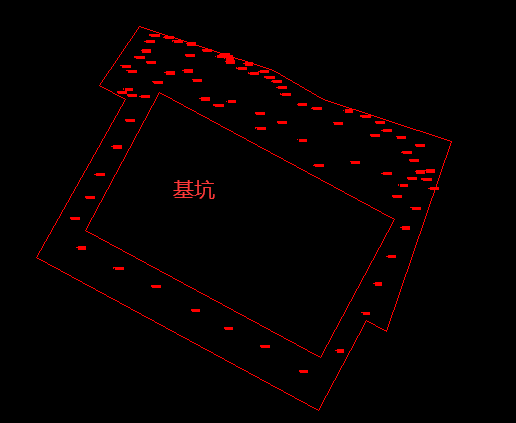

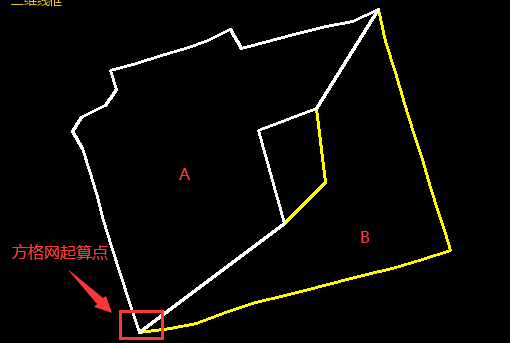

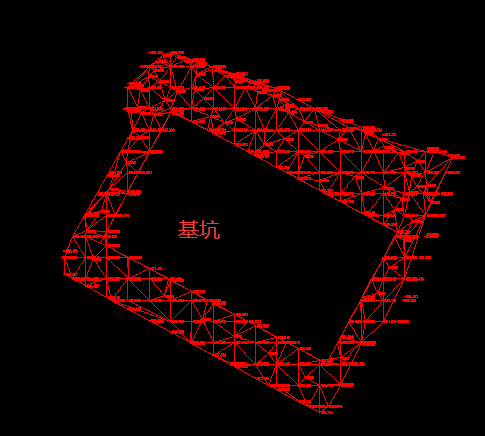

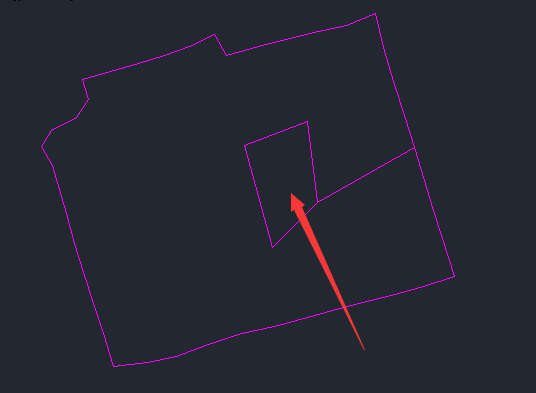

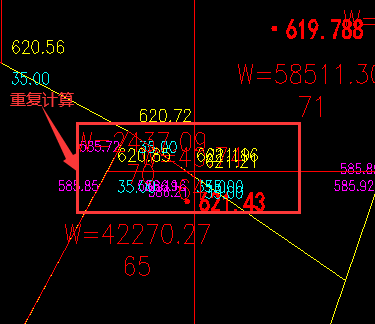

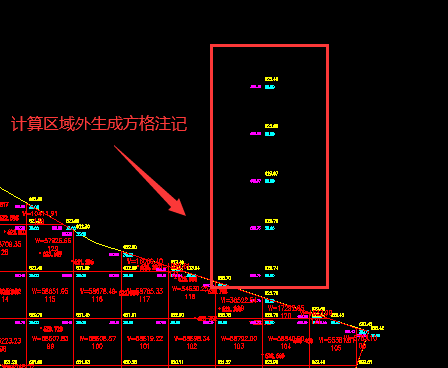

頂部空白區域不參與計算  中間區域不參與計算  中間基坑不參與計算 因?yàn)镃ASS暫時不支持“方格網裁剪”，CASS處理這類土方工程，如果采用方格網法來算，一定要將計算區域分片，避開“扣島”區。如果采用三角網法，構建“空心三角網”來計算。 下面來講講這類土方工程的計算思路，希望各位同行高手，不吝賜教！也歡迎在留言區分享你們的妙招！ 01 不建議用折返范圍線 有的小伙伴會用下圖所示的方法，繪制計算范圍線，在箭頭的部分重疊繪制了一來一回兩段線。 這種方法會造成重疊部分重復計算出錯。 個別形狀特別的“扣島”，還會出現方格繪制錯誤。  錯誤1，折返線計算范圍  錯誤2，折返線節點重復計算  錯誤3，計算范圍外生成方格注記 02 兩種建議計算方法 1、建議分片計算 將計算區域分為下圖所示兩個封閉區域，避開“扣島”區域。 兩次計算時，選擇同一個方格網起點。  避開扣島區域，選擇相同方格網起算點 2、建議構建空心三角網 用三角網法處理此類土方工程的小伙伴，建議將“扣島”范圍線作為地性線， 構建下圖所示的“空心”三角網。  空心三角網 |
