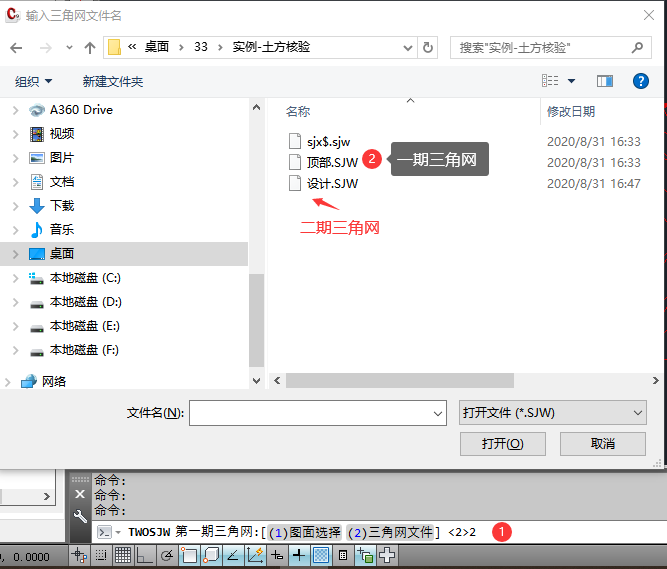

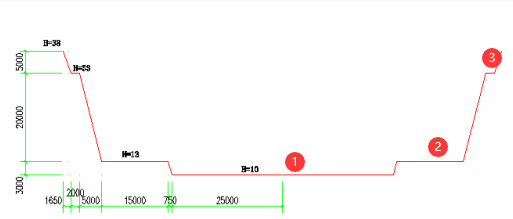

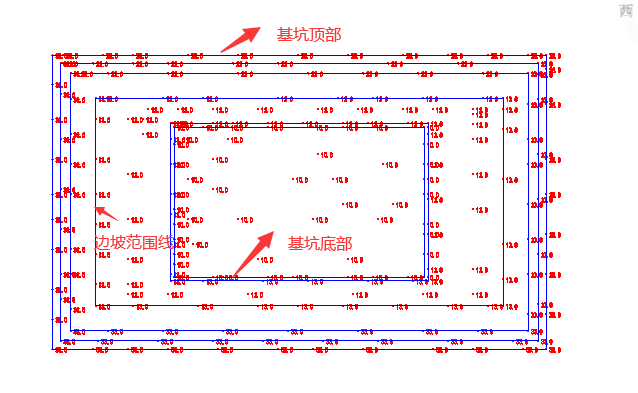

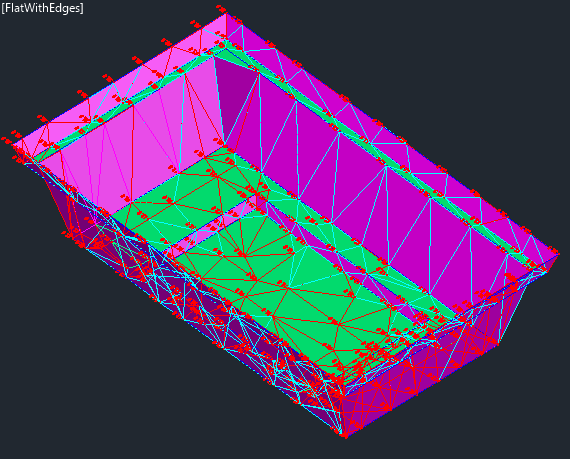

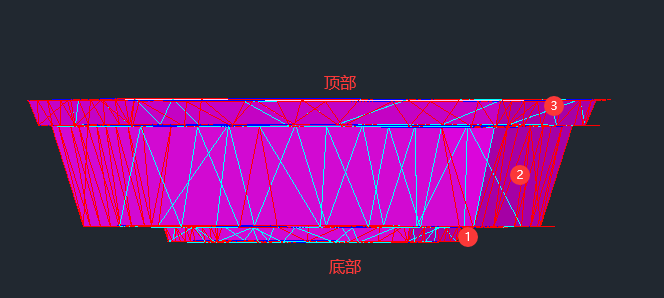

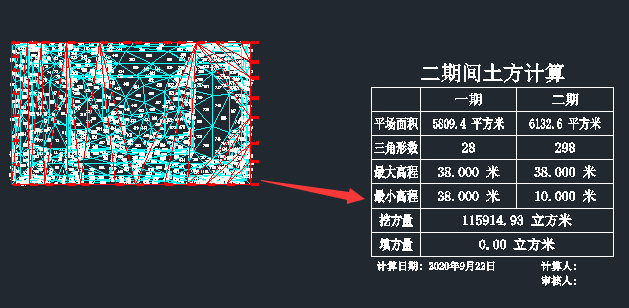

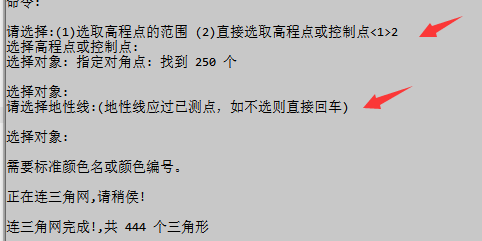

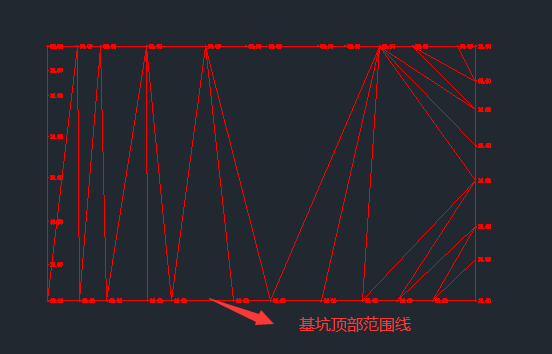

CASS怎么計算帶三級邊坡的基坑土方？實例課堂 主設計面是基坑底部，四面放坡。適合用三角網法來計算。當然，用CASS10.1的小伙伴，也能用方格網法來算。 計算的思路是：構建基坑頂部三角網（一期），和基坑底部+邊坡三角網（二期）。然后用三角網兩期法來計算。  PS：請空間想象力強大的小伙伴，自行腦補這個基坑的空間形狀。 一、構建基坑三角網 ● 展繪基坑內部的高程點，并將基坑底部、邊坡的坡頂坡底用閉合復合線連接。 下圖所示：  ● 點擊菜單“等高線-建立三角網” 在對話中按下圖所示設置，然后按命令行提示操作。這里的地性線指上圖中的幾個封閉范圍線： 生成三角網對話框  命令行操作截圖 ● 三維動態顯示三角網 依次點擊菜單“等高線-坡度分析-顏色填充”和“等高線-坡度分析-低級著色方式”。給構建的三角網填充顏色，檢查是否存在三角網縫隙。 點擊菜單“顯示-三維動態顯示”，轉動三角網檢查是否符合設計參數。  三維視角中的基坑三角網 ● 生成三角網 點擊菜單“等高線-三角網存取-寫入文件”，保存*.sjw文件。 二、構建基坑頂部三角網 提取基坑頂部范圍線，在范圍線上繪制高程為38的高程點，構建頂部三角網。下圖所示。并生成*.sjw文件。  基坑頂部三角網 三、兩期間三角網土方計算 點擊菜單：工程應用-三角網法土方計算-計算兩期間土方，一期三角網選擇頂部.sjw，二期三角網選擇設計.sjw，也就是基坑的三角網。  三角網兩期計算對話框  兩期計算結果 PS：這個計算結果，用手工核算，兩個計算結果相差無幾，驗證了計算方法的正確性。 |
