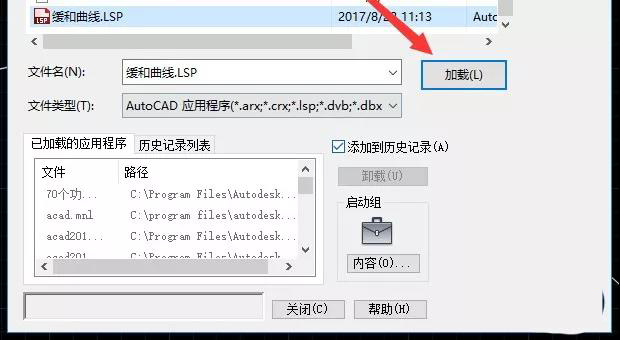

CAD緩和曲線插件教程![]() 1、加載緩和曲線插件。加載插件的方法不再敘述,需要插件的在本經驗后留言。

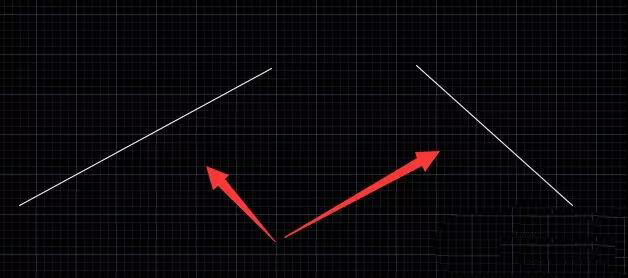

2、打開cad,有如圖所示的兩條直線,需通過曲線及緩和曲線連接。

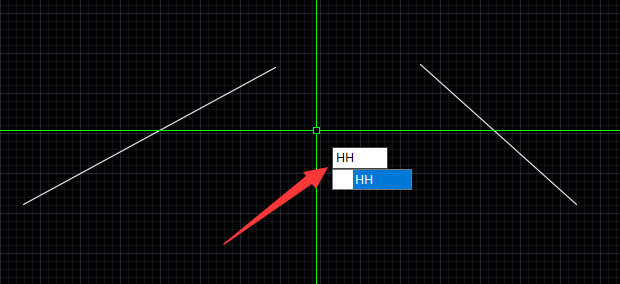

3、輸入緩和曲線命令“hh”,回車。

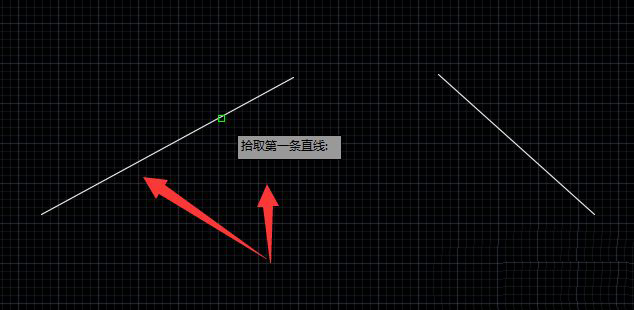

4、指定第一條直線。

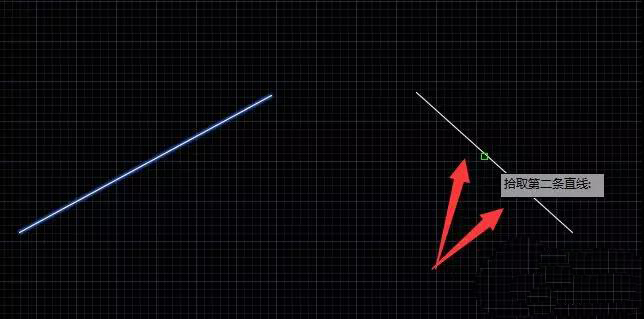

5、指定第二條直線。

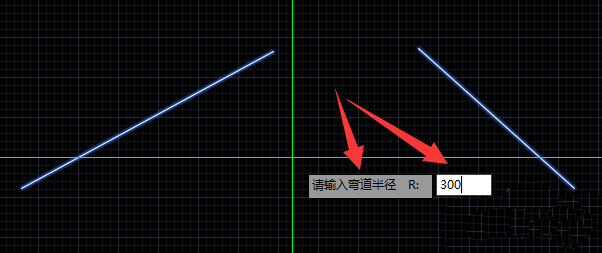

6、輸入曲線半徑,回車。

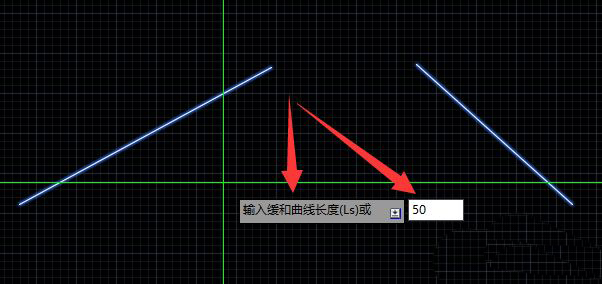

7、輸入緩和曲線長度,回車,然后稍等片刻,待其自動生成曲線。

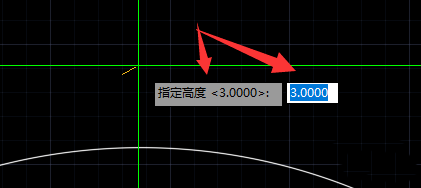

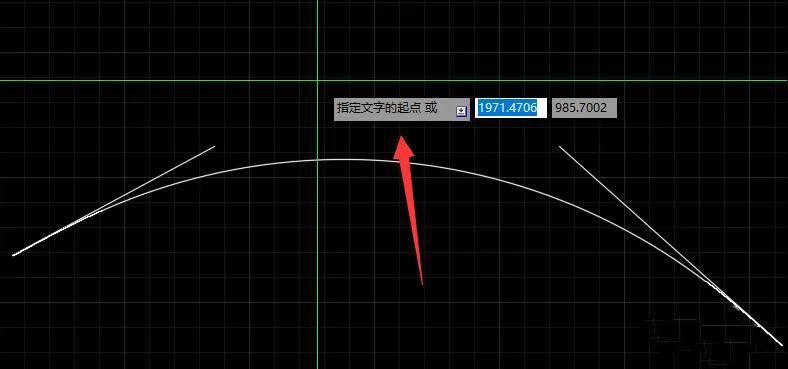

8、曲線生成完成后,指定曲線要素標注文字的位置,指定標注字體大小。

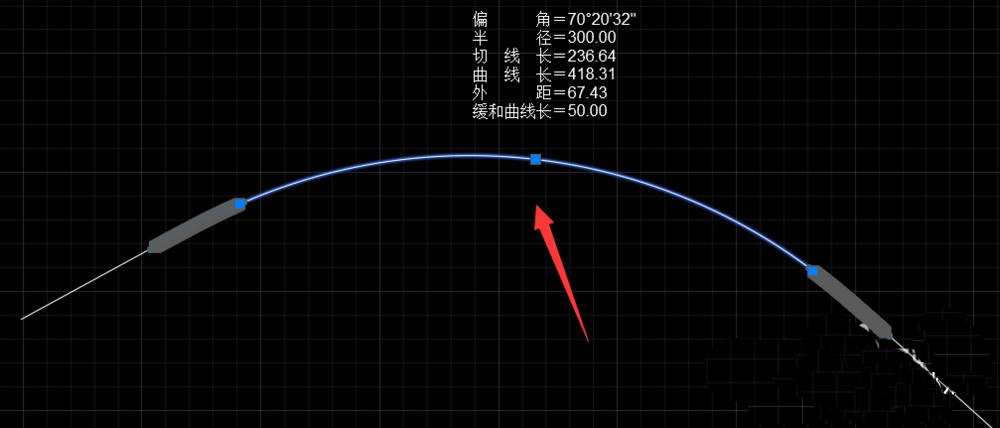

9、完成,結果如下。
