【攻略】工程之星CAD放樣新增功能來啦，附上使用指南！

工程之星5.0最新版本
1.03.200918

（1）CAD放樣模塊升級，支持屏幕箭頭精準捕獲坐標，提升導入速度，新增圖層管理、塊炸開等功能。
（2）升級電力模塊功能，支持xyh、南方CASS等格式，新增部分編碼地物的屬性，優化電力計算工具。
（3）優化與主機慣導、傾斜測量、WiFi數據鏈、電量信息等功能。
（4）升級TIM/QQ/微信等即時聊天工具目錄，優化土石方算法，升級道路模塊，優化其他功能和體驗。


CAD放樣模塊新增功能

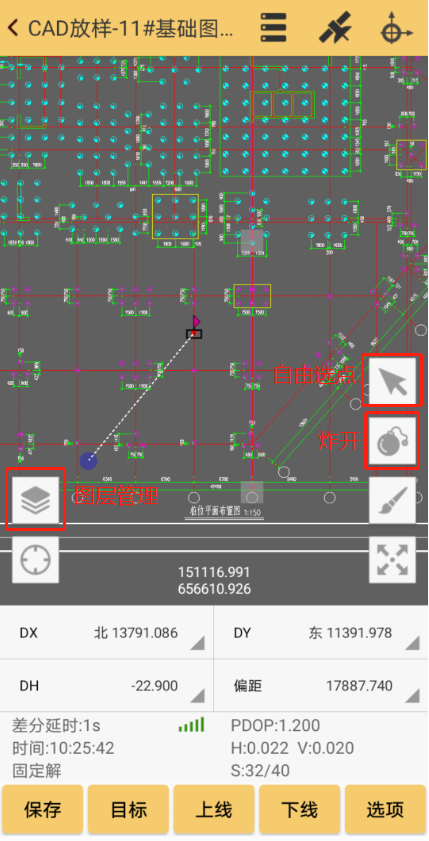

本文主要介紹CAD放樣模塊的新增功能，主要新增自由選點、炸開、圖層管理三大功能，如圖1所示：

圖1

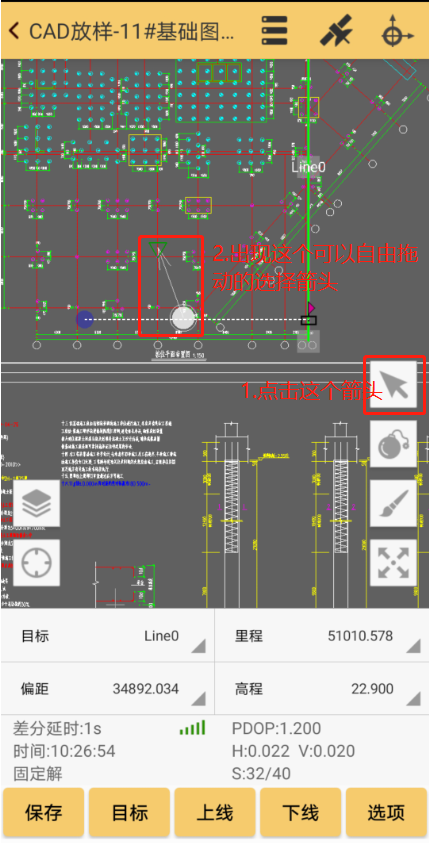

01 自由選點


（1）點擊箭頭選擇的圖標；
（2）出現長長的白色箭頭，可以自由拖動選擇目標點，選擇好后自動進行點放樣。


02 炸開

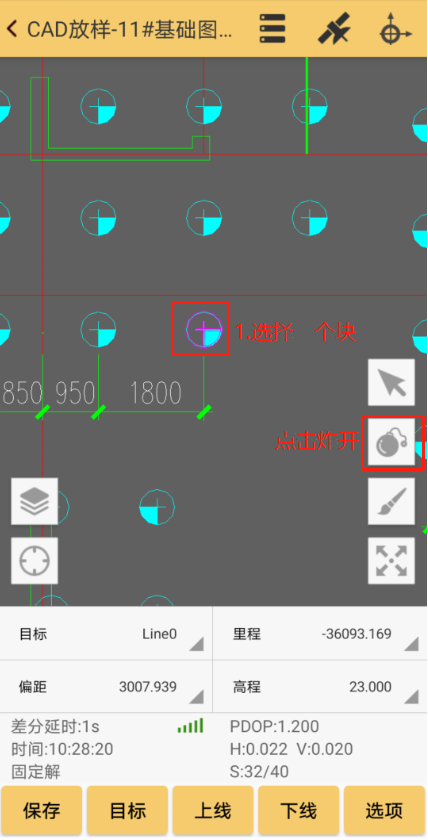

圖2

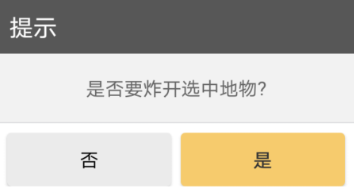

CAD里面有塊的概念，塊進行打散或者解除的操作就是炸開，如圖2所示：地物炸開之后，就可以進行自由選點了。



03 圖層管理

桌面CAD提供豐富的圖層管理功能，工程之星5.0也支持相同的操作，主要包括關閉、凍結和鎖定三個圖層操作。

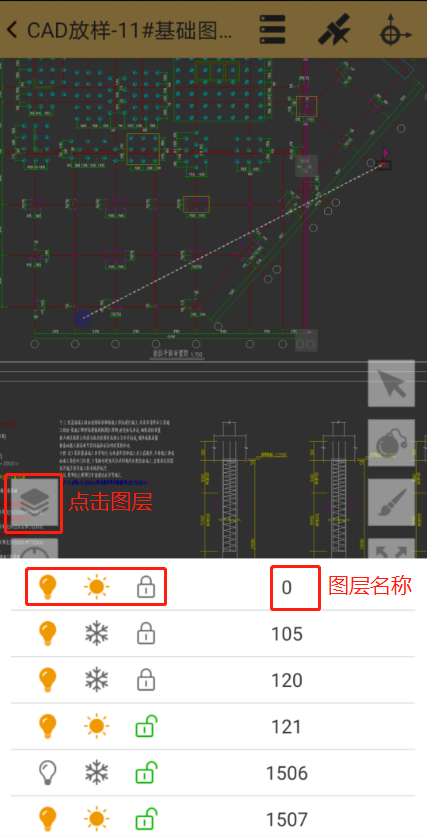

點擊圖層圖標，底部直接彈出管理的圖層列表，如圖3所示：


圖3

黃色燈泡是顯示圖層。
灰白色燈泡是關閉圖層。
被鎖定的圖層可見可定位到該層的實體，但是不能對這些實體進行編輯修改。相當于鎖定了編輯功能。鎖定圖層常用于把不需要修改的圖層進行鎖定，以防誤操作錯誤改動。
與鎖定圖層最明顯不同的是，凍結圖層是不可見的，而且在選擇時無法選中凍結圖層中的所有實體。另外，凍結圖層后不能在該層繪制新的圖形對象。

『溫馨提示』
在【科力達儀器】微信公眾號后臺
回復關鍵詞“工程之星”
即可下載工程之星5.0軟件
以及使用說明書
體驗工程之星5.0放樣功能
